Introduisez l'arbre de la machine dégraissé (1) dans l'arbre creux (2) de manière à exploiter complètement toute la surface du
raccord de serrage..
Serrer légèrement de plusieurs tours les vis de serrage (3) dans le sens des aiguilles d'une montre, de sorte que les deux bagues
extérieures (5) soient serrées en parallèle. Le nombre de vis de serrage dépend de la taille de la frette de serrage.
PRUDENCE !
Ne pas serrer les vis "EN CROISÉ".
Serrer les vis de serrage (3) avec une clé dynamométrique jusqu'au couple indiqué sur la rondelle de serrage. Après avoir
serré à fond les vis de serrage (3), un espace homogène doit être disponible entre les bagues extérieures (5). Si tel n'est pas
le cas, la frette de serrage doit être montée à nouveau.
PRUDENCE !
Une fois le montage terminé, tracez un trait (au stylo) sur la face de l'arbre creux ou de l'arbre de machine pour identifier tout
glissement pendant la mise en service avec une charge de travail.

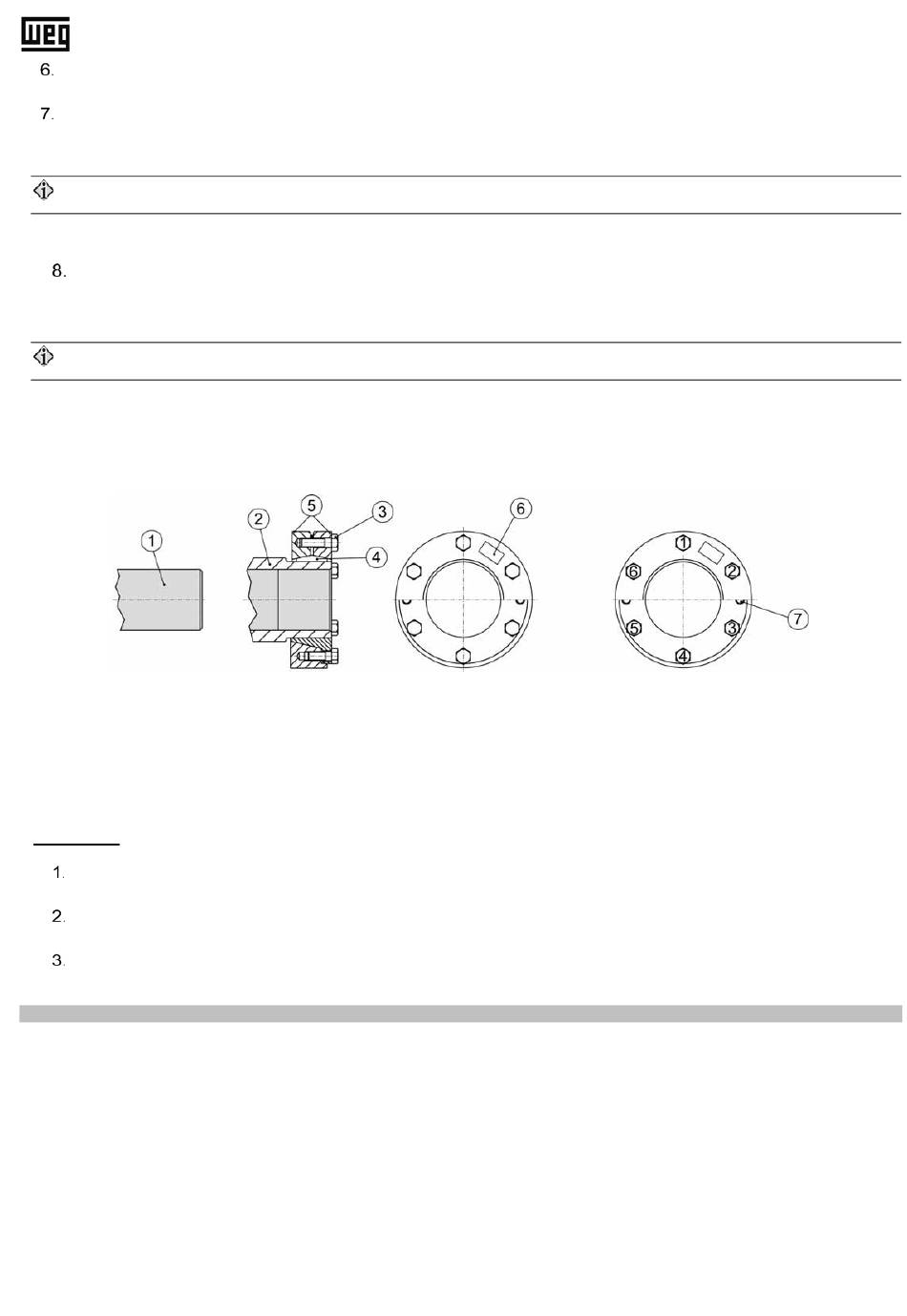

Illustration 5: Arbre creux avec frettes de serrage
(1) Arbre machine côté client
(2) Arbre creux
(3) Vis de serrage
(4) Bague intérieure
(5) Bague extérieure
(6) Couple de serrage des vis de serrage
(7) Filetage de chasse
Démontage:
Desserrer les vis de serrage (3) l'une après l'autre, de manière uniforme. Au début, chaque vis de serrage ne peut être
desserrée que d'un quart de tour à chaque rotation. Ne jamais desserrer les vis entièrement.
Comprimer la bague intérieure (4) avec le filetage de la vis de chasse (7). Le dépôt de rouille qui s'est éventuellement formé
sur l'arbre de machine devant l'arbre creux doit d'abord être enlevé.
Ôter en tirant le frette de serrage de l'arbre creux (2).
L'étape 2 n'est possible que pour le modèle de frette de serrage avec deux parties !
7.3.6
Montage du couvercle
Avant le montage, vérifier si les couvercles ont subi des dommages pendant le transport. Ne pas installer les couvercles s'ils sont
endommagés car ils risqueraient de frotter.
Utiliser toutes les vis de fixation et les bloquer en utilisant l'adhésif frein-filet (mi-solide). Couple de serrage, voir page F-32.
F-18 | WG20 Motoréducteurs
