3
Description du réducteur, du motoréducteur
Plaque signalétique
Toutes les données qui figurent sur la plaque signalétique du réducteur définissent les limites de son utilisation en conformité avec
le cahier des charges. Ces données doivent impérativement être respectées.
Pour toutes les autres informations techniques et / ou schémas, veuillez consulter le catalogue des motoréducteurs le plus récent.
a
b
c
d
e
f
a
Code de désignation
b
Puissance
c
Couple
d
Facteur de service
e
Quantité et type d'huile
f
Emplacement pour information en sus
g
Date de fabrication
Code de désignation
Code de
désignation
(exemple)
Type
Modèle de réducteur
possible
Tailles de
réducteurs
possibles
Nombre de trains
d'engrenages

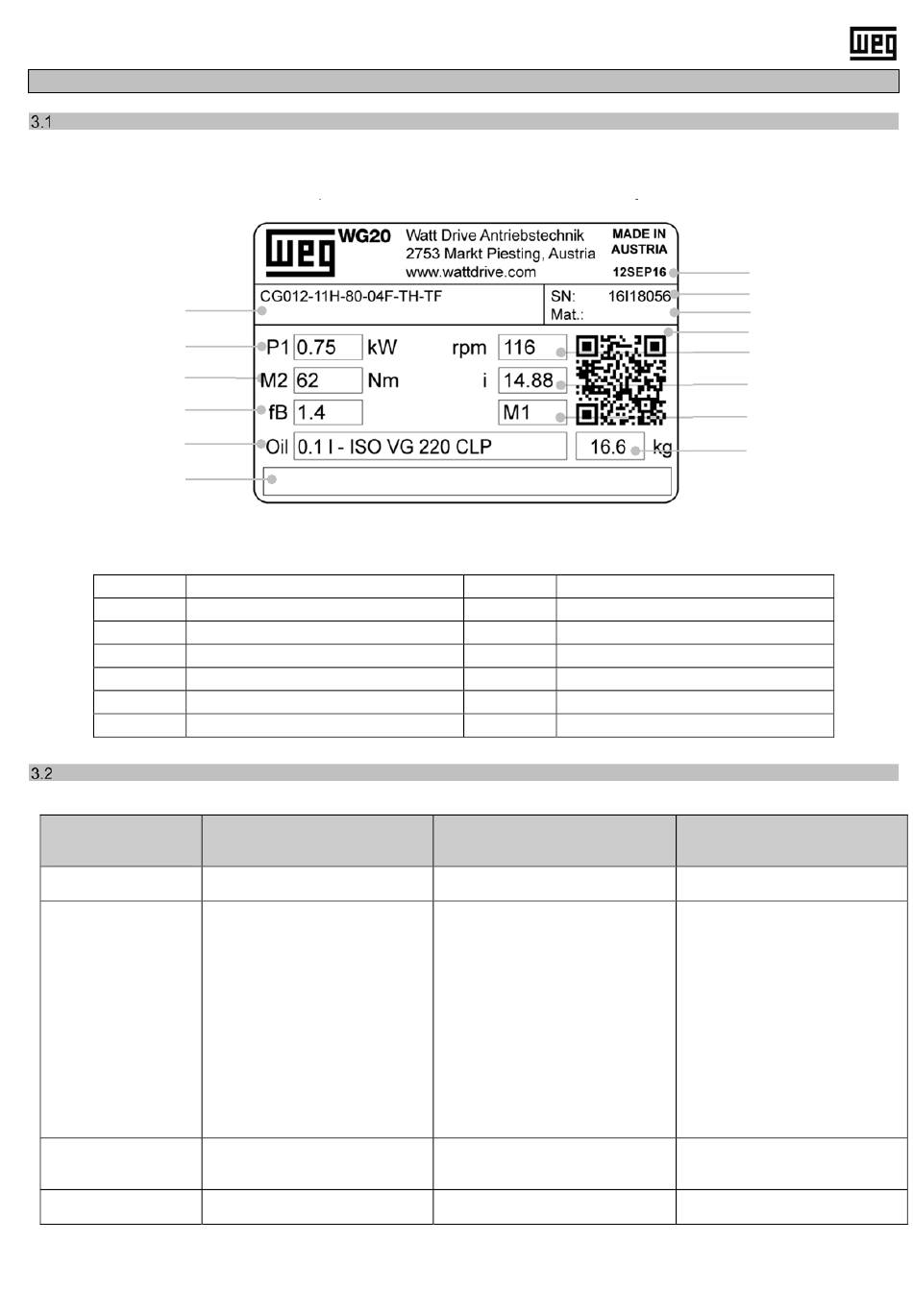

Plaque signalétique WG20 (exemple)
CG012-11N-63-04F-TH-TF-BR2
C (Réducteurs à engrenages
cylindriques)
CA ... Pattes et bride avec arbre
sortant
CC ... Bride B14 avec arbre
sortant
CF ... Bride avec arbre sortant
CG ... Pattes avec arbre sortant
CW ...Pattes et bride B14 avec
arbre sortant
00, 01, 03, 05, 06
00, 01: 2 trains
03-06: 2 ou 3 trains
h
Numéro du réducteur
i
Code matière
j
QR code avec lien vers données en sus
k
Vitesse de rotation
l
Démultiplication du réducteur
m
Forme de montage
n
Poids
FH032-11P-80-04F-TH-TF-BR10
F (Réducteurs à arbres
parallèles)
FD ... Arbre creux et frette de
serrage
FF ... Bride B5 avec arbre sortant
FH ... Arbre creux
FO ... Bride B5 avec arbre creux
FP ... Bride B5 avec arbre creux
et frette de serrage
FS ... Arbre sortant
FT ... Arbre creux avec butée en
caoutchouc
FU ... Arbre creux avec frette de
serrage et butée en caoutchouc
02, 03, 04, 05
02, 03: 2 trains
04, 05: 2 ou 3 trains
g
h
i
j
k
l
m
n
KH022-11N-63-04F-TH-TF
K (Réducteurs à couple
conique)
KD ... Arbre creux et frette de
serrage
KF ... Bride B5 avec arbre
sortant
KH ... Arbre creux
KO ... Bride B5 avec arbre
creux
KP ... Bride B5 avec arbre creux
et frette de serrage
KS ... Arbre sortant
KT ... Arbre creux avec bras de
couple
KU ... Arbre creux avec frette de
serrage et bras de couple
02, 03, 04, 05
02: 2 trains
03-05: 3 trains
WG20 Motoréducteurs | F-5
