www.weg.net

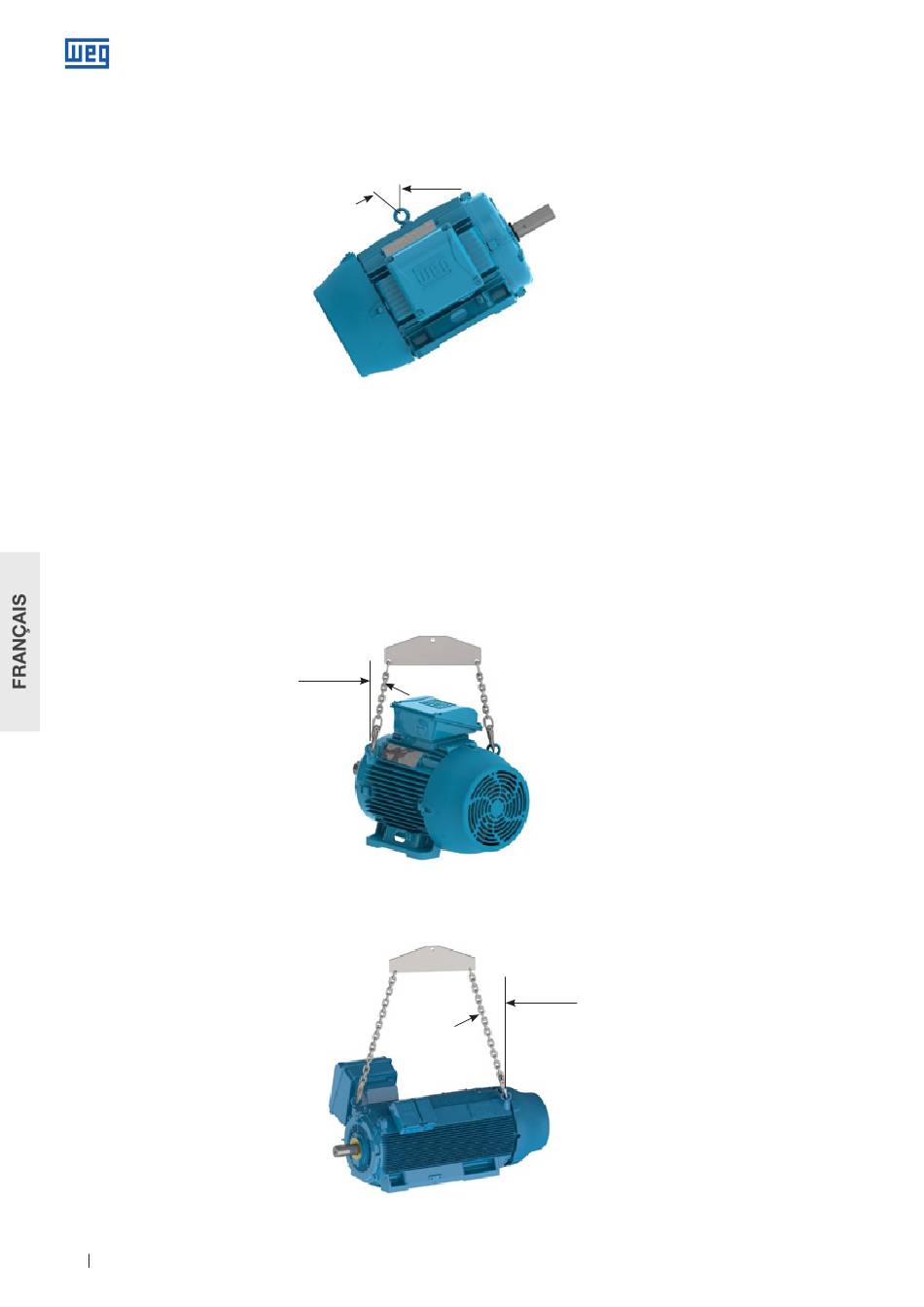

4.1.1. Moteurs horizontaux avec un anneau de levage
Pour les moteurs horizontaux munis d'un seul anneau de levage, l'angle d'inclination maximal autorisé lors du processus
de levage ne devrait pas excéder 30º par rapport à l'axe vertical, comme l'illustre la Figure 4.3.
Figure 4.3 – Angle d'inclination maximal autorisé pour un moteur avec un anneau de levage.
4.1.2. Moteurs horizontaux avec deux anneaux de levage
Quand les moteurs sont munis d'au moins deux anneaux de levage, tous les anneaux de levage fournis doivent être utilisés
simultanément pour la procédure de levage.
Il y a deux dispositions possibles des anneaux de levage (verticale et inclinée), comme il est montré ci-dessous :
Pour les moteurs munis d'anneaux de levage verticaux, comme le montre la Figure 4.4, l'angle maximal de levage ne doit
g
pas dépasser 45° par rapport à l'axe vertical. Nous recommandons d'utiliser une barre d'écartement pour maintenir les
éléments de levage (chaîne ou corde) en position verticale et, ce faisant, protéger la surface du moteur contre tout risque
d'endommagement.
Figure 4.4 – Angle maximal correspondant pour les moteurs à deux anneaux de levage ou plus.
Pour les moteurs HGF, comme le montre la Figure 4.5, l'angle maximal correspondant ne doit pas dépasser 30° par
g
rapport à l'axe vertical.
Figure 4.5 – Angle maximal correspondant pour moteurs HGF horizontaux
10
Manuel des Moteurs Électriques
30° Max.
45° Max.
30° Max.
