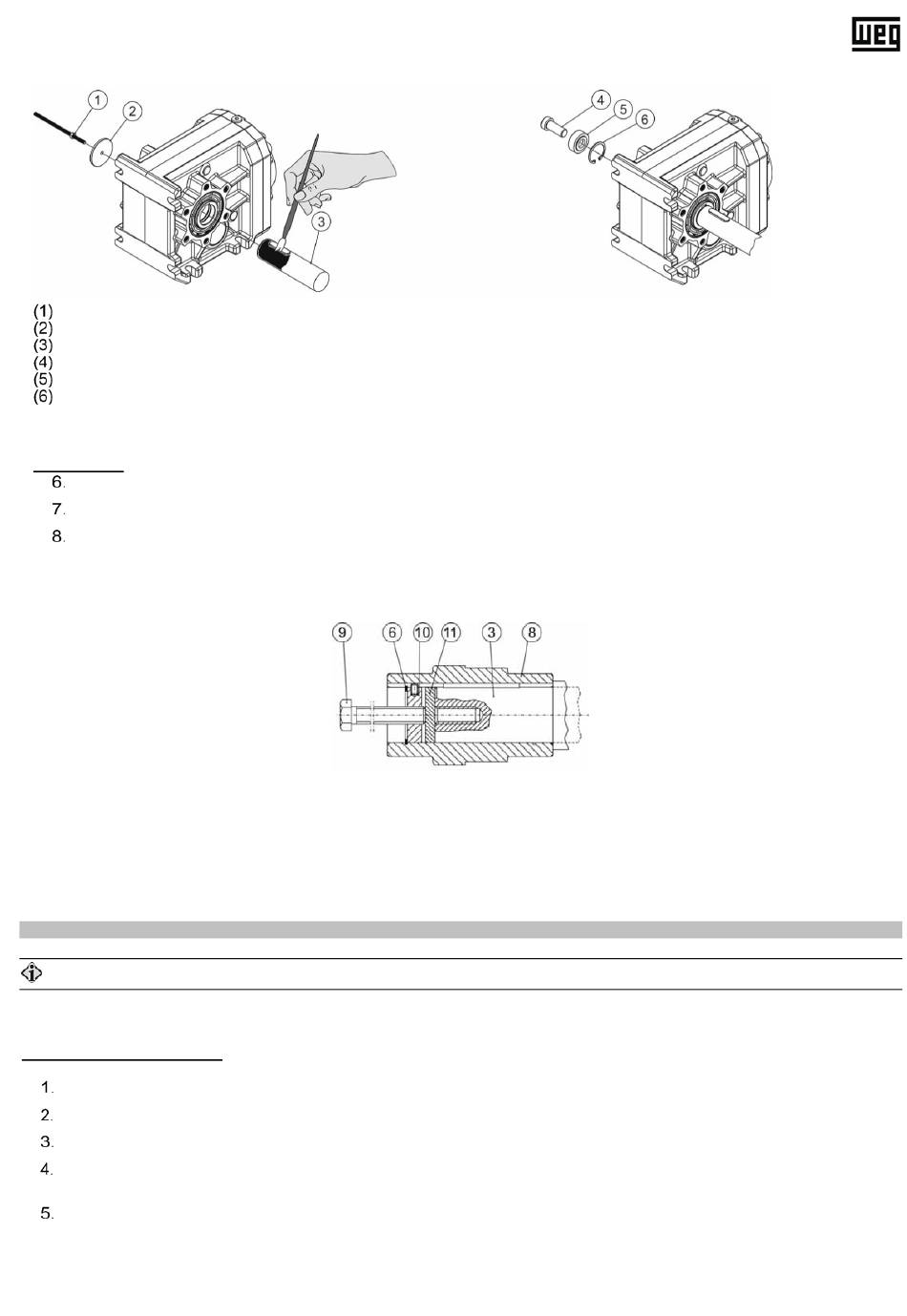

Illustration 2: Montage de l'arbre client
Tige filetée + écrou six pans
Rondelle de butée
Arbre machine côté client
Vis de fixation DIN6912
Rondelle élastique bombée (Belleville)
Bague de fixation DIN472
Les éléments (4), (5) et (6) sont compris dans le kit de fixation optionnel GMBSBSD... .
Démontage :
Desserrer la vis de fixation (4). Retirer le kit complet de fixation et, le cas échéant, l'entretoise d'écartement.
Placer la rondelle de butée (11), l'écrou de contrebutée (10) et la bague de fixation (6) dans l'arbre creux.
Visser la vis de fixation (9). En serrant la vis, désolidarisez le réducteur (3) de l'arbre de machine.
Illustration 4: Démontage de l'arbre client avec ou sans épaulement
(3) Arbre du client avec filetage de centrage conforme norme DIN332, Bl.2 Forme DR
(6) Bague de fixation DIN 472
(8) Arbre creux
(9) Vis de fixation (selon le client, longueur de la vis en fonction de la longueur de l'arbre de machine)
(10) Boulon de chasse
(11) Rondelle de butée
7.3.5
Montage et démontage des frettes de serrage
PRUDENCE !
Les rondelles de serrage sont livrées prêtes à monter. Celles-ci ne doivent pas être démontées avant la première installation.
Le serrage des vis de serrage sans le montage préalable de l'arbre client peut provoquer la déformation de l'arbre creux.
Montage (voir Illustration 5):
Retirer le couvercle éventuellement présent.
Desserrer de quelques tours les vis de serrage (3). Ne jamais desserrer les vis entièrement !
Retirer avec soin l'ensemble de l'alésage de l'arbre creux (2, surface grise). Il doit être ABSOLUMENT exempt de graisse !
Dégraisser minutieusement l'arbre de machine (1, surface grise) dans la zone de serrage de la rondelle de serrage. Il doit être
ABSOLUMENT exempt de graisse !
Placer la frette de serrage sur l'arbre creux (2) jusqu'à ce que la bague extérieure de la frette de serrage entre en contact
fermement avec l'arbre creux (2). Dans la zone du logement de la frette de serrage, la surface extérieure de l'arbre creux (2)
peut être graissée.
Illustration 3: Fixation de l'arbre client à l'aide du kit de fixation
WG20 Motoréducteurs | F-17
