Tableau 2: Superficie minimum de section
Surface minimale de section transversale "S"
du conducteur de phase (L1, L2, L3)
Installation du réducteur ou du motoréducteur
L'installation doit être effectuée de manière à ce que le fonctionnement de l'appareil ne génère pas d'oscillations ou de
vibrations à l'origine de sons parasites.
La surface de montage doit être plane et résistante au gauchissement.
Ne pas gauchir le carter.
Le couple de réaction doit être amorti à l'aide d'un bras de suspension ou d'un jeu de patins (pas de vissages rigides).
Les composants d'entraînement et de sortie doivent être équipés d'une protection contre le contact.
L'installation doit permettre l'entrée d'air frais et l'évacuation de l'air chaud. Il est interdit de retirer la pale et la buse de ventilateur
ou de placer le moteur dans un boîtier car dans les deux cas, l'alimentation en air froid est réduite. Ceci provoquerait une
surchauffe du moteur.
7.3.1
Purge du réducteur
Réducteur avec vis de purge :
Les vis de purge d'huile et les clapets de purge doivent être librement accessibles !
La vis de purge avec sécurité de transport est installée à la position adéquate selon le modèle.
PRUDENCE !
Activation de la vanne de purge :
Activer la soupape de purge avant la mise en service en retirant entièrement la sécurité de transport (languette caoutchouc)
en procédant comme suit :

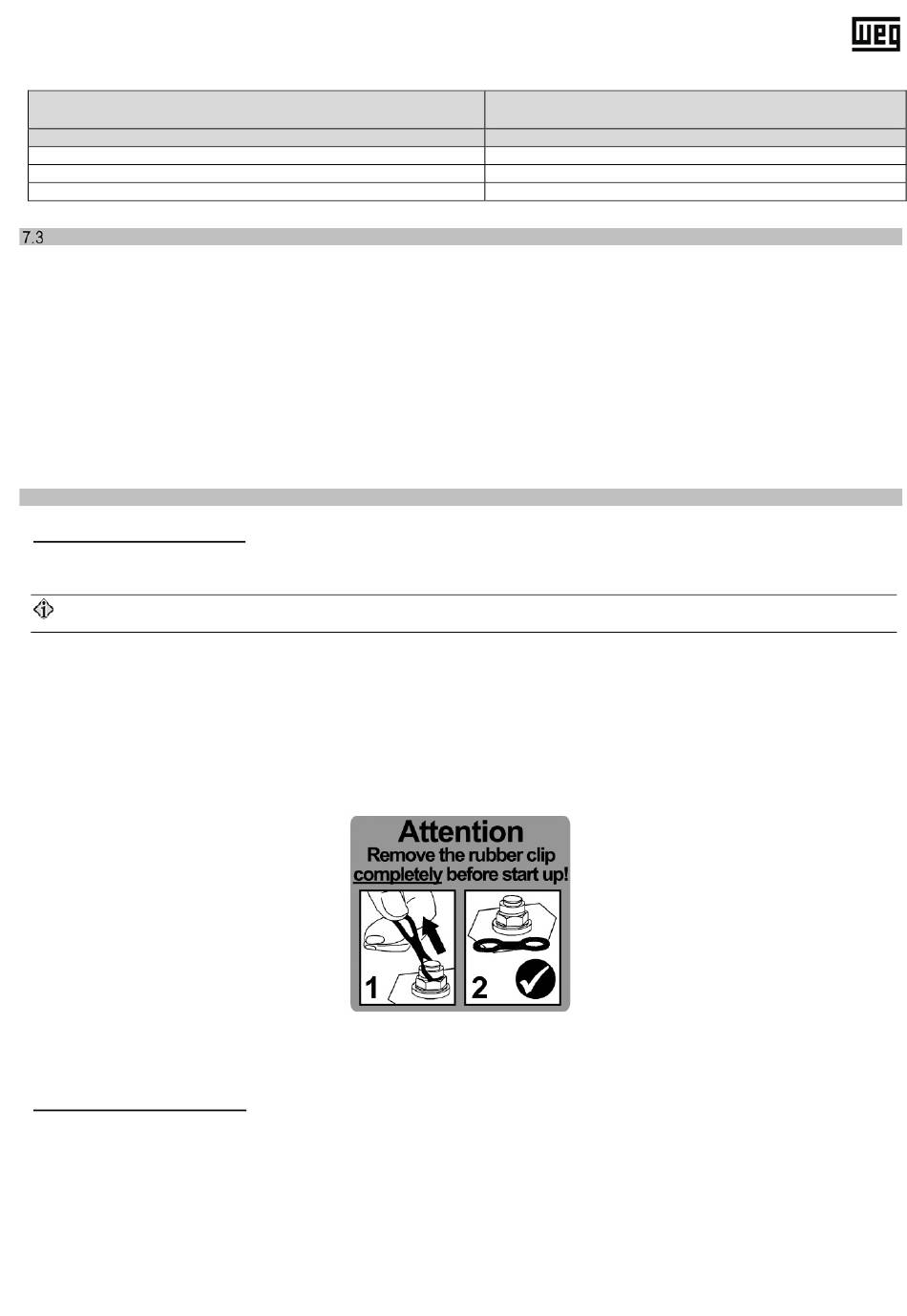

Illustration 1: Plaque signalétique (rouge) sur le réducteur
Réducteur sans vis de purge :
Les réducteurs de type fermés sont fournis sans clapet de purge.
Ceci s'applique aux types de réducteurs suivants :
C00, C01, C03, C05, C06
F02, F03, F04, F05
K02, K03, K04, K05
2
mm
S ≤ 16
16 < S ≤ 35
S > 35
Détacher complètement la languette en caoutchouc avant
Section minimale du câble de masse correspondant
la mise en service !
2
mm
S
16
0,5 x S
WG20 Motoréducteurs | F-15
