Montage & mise en service
4.5.4 Extension du récepteur radio par des modules
supplémentaires
DANGER
Risque de choc électrique !
Une décharge électrique peut se produire si le récepteur radio
est déjà raccordé à l'alimentation électrique 230 V à ce moment.
 Si le récepteur radio est sous tension, le déconnecter du réseau.
 Avant de raccorder des modules supplémentaires au récepteur
radio, vérifier que le récepteur radio est hors tension.
 Ne faire effectuer les travaux de câblage que par un
électricien qualifié.
Le récepteur radio « R-Con » (réf. 1150772 / 1150773) dispose de deux modules
de réglage, chacun avec 4 canaux. Si plus de huit canaux sont requis, des mo-
dules de réglage « T 2P » supplémentaires peuvent être utilisés. Les modules sup-
plémentaires sont raccordés comme suit (ici à l'exemple d'un module de réglage) :

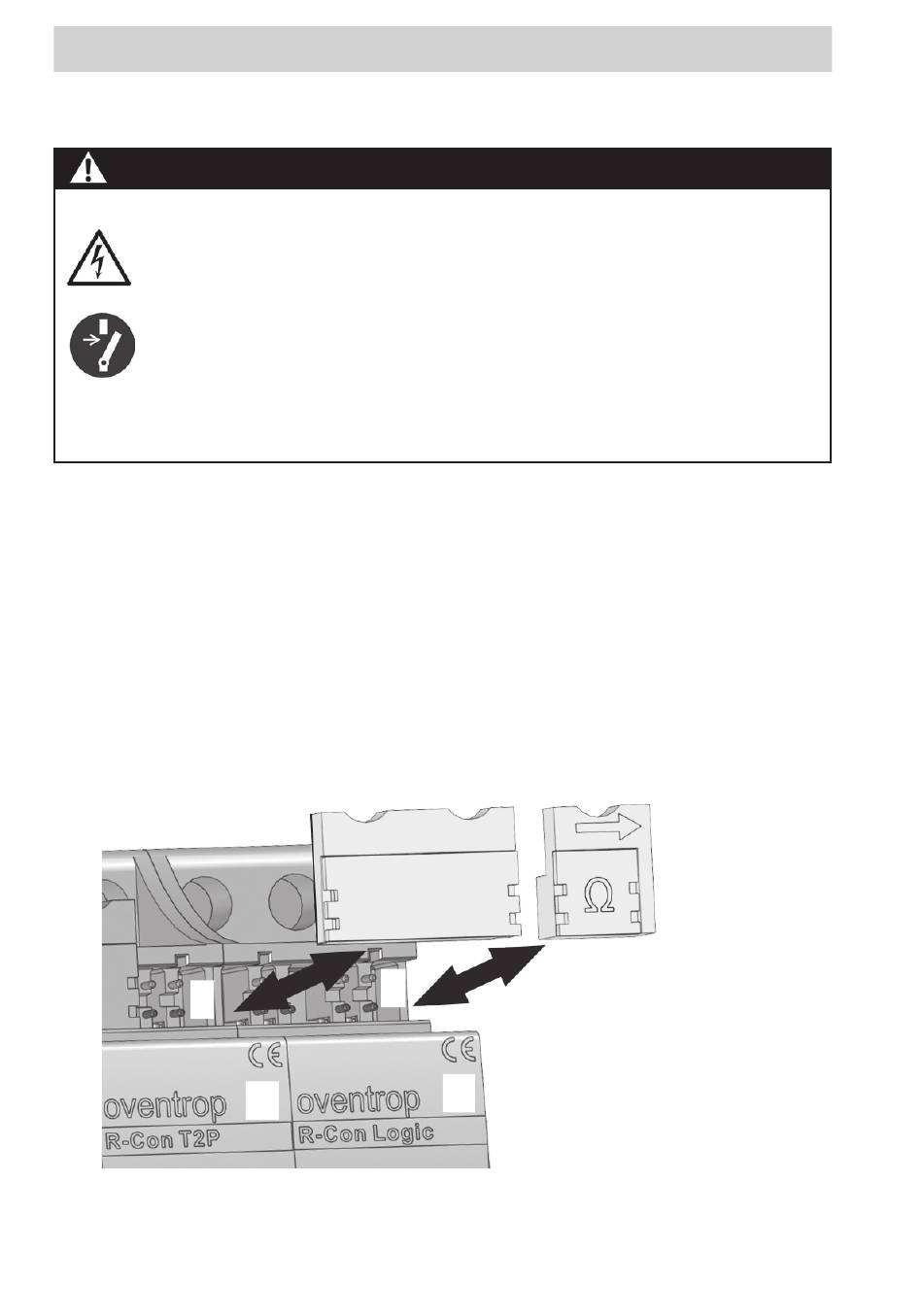

Démonter le pont enfichable 12V (1) raccordant les modules entre
1.
lesquels la nouvelle unité doit être inséré. Sur la Fig. 18, le module de
réglage de droite (A) et le module de gestion (B) sont raccordés.
Démonter la pièce terminale (2) portant le symbole Ω. Il est
2.
recommandé de démonter les ponts enfichables en les retirant vers
l'avant avec prudence.
3
3.
Faire glisser le module de gestion (B) qui peut maintenant bouger
librement sur le rail de support vers la droite pour faire de la place pour
le module d'extension (voir Fig. 19).
30
1
3
A
« R-Tronic » + « R-Con »
B
(Fig. 18)
2
