« R-Tronic » + « R-Con »

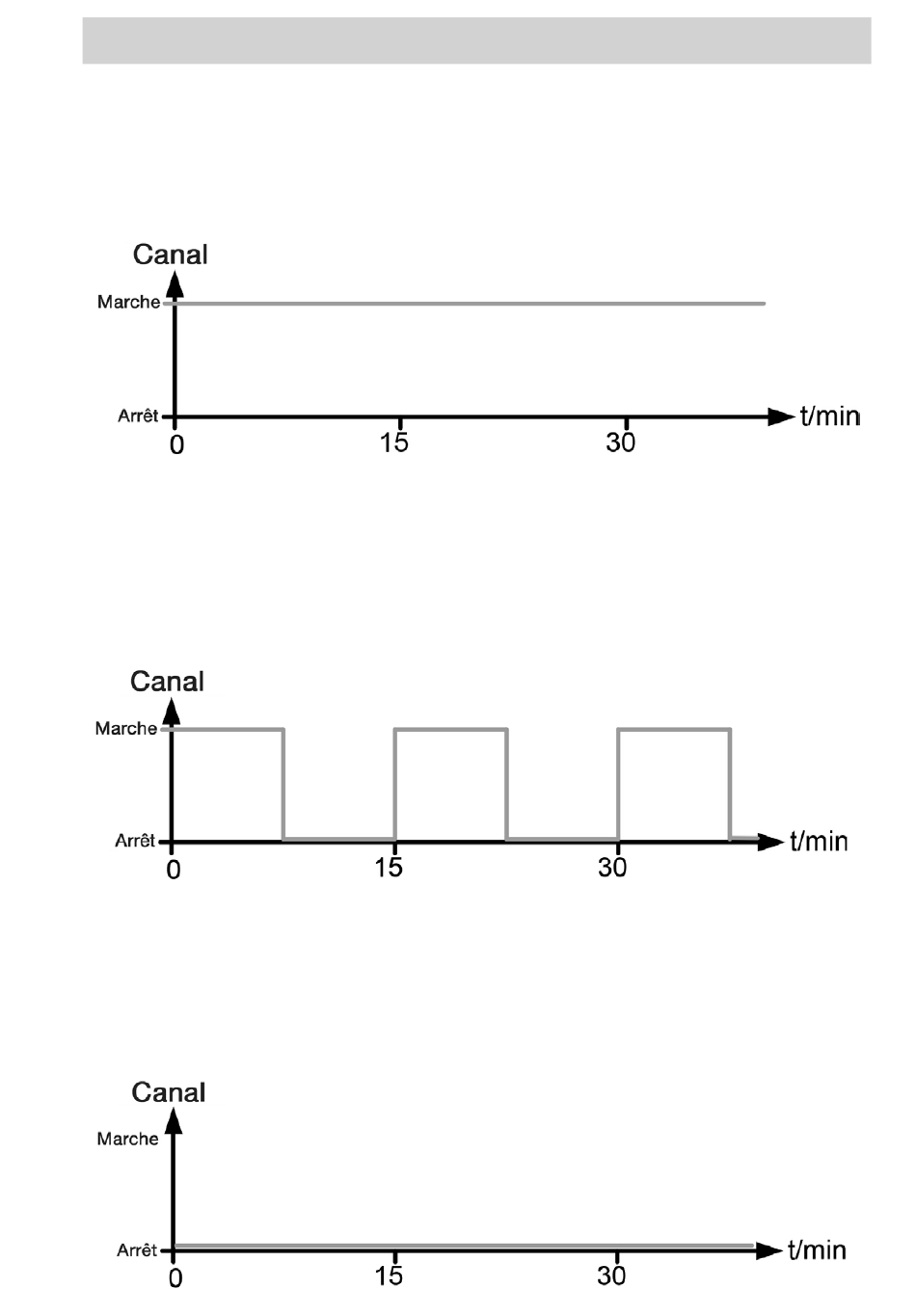

Exemple 1a – Modulation de
largeur d'impulsions (PWM)
Puissance de chauffage maximale,
moteur ouvert
Exemple 1b – Modulation de
largeur d'impulsions (PWM)
Rapport ouverture/fermeture 50 : 50
(cadencé)
Exemple 1c – Modulation de
largeur d'impulsions (PWM)
Température de consigne atteinte, pas de
puissance de chauffage, moteur fermé
Montage & mise en service
Température de consigne :
Température réelle :
Ecart de la valeur réglée :
Paramètre PWM :
Température de consigne :
Température réelle :
Ecart de la valeur réglée :
Paramètre PWM :
Température de consigne : 22°C
Température réelle :
Ecart de la valeur réglée :
Paramètre PWM :
(Fig. 38)
22°C
20°C
2 K
2.0
22°C
21°C
1 K
2.0
22°C
0 K
2.0
