« R-Tronic » + « R-Con »

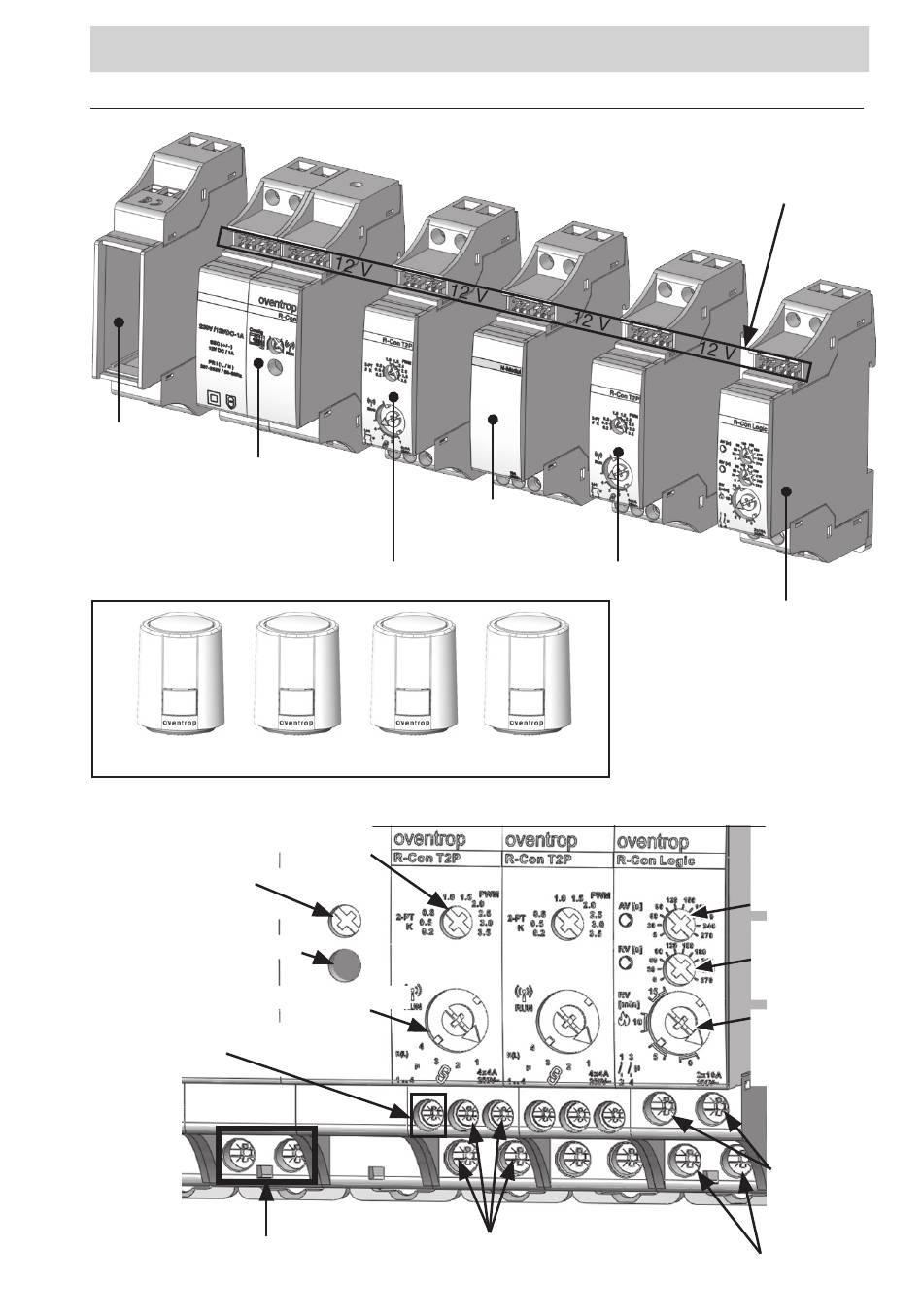

Vue d'ensemble du système à 8 canaux « R-Con » avec module de gestion
Comparti-
ment vide
Module radio
« R-Con » et bloc
d'alimentation à
encastrer 12 V DC
4 moteurs peuvent être raccordés à chaque canal
Sélecteur
Réglages du régulateur
Sélecteur
Service/Configuration
LED
Sélection canaux 1-4 (apprentissage)
Alimentation électrique
canaux 1-4
N
Alimentation électrique
« R-Con » (230 V / 50-60 Hz)
Borne collectrice
"module N"
Modules de réglage « R-Con T 2P » (4 canaux chacun)
L
L
Sorties de
commande canaux 1-4
Description produit
Alimentation électrique des
modules individuels par ponts
enfichables 12 V
Module de
gestion pour la
commande du
circulateur et du
brûleur
Temporisa-
tion au dé-
clenchement
circulateur
Temporisa-
tion à l'arrêt
circulateur
Temporisa-
tion à l'arrêt
brûleur
Raccor-
dement
circulateur
(Fig. 5)
(Fig. 6)
Raccor-
dement
brûleur
