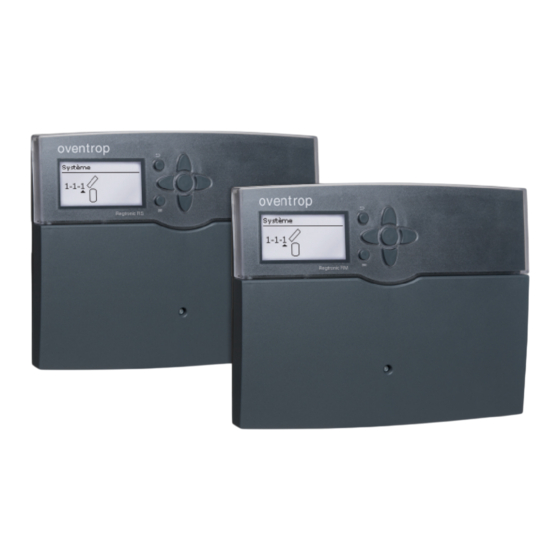

Robinetterie «haut de gamme» + Systèmes
«Regtronic RM»
«Regtronic RS («Regucor»)»
Notice d'installation et d'utilisation pour les professionnels
FR
Veuillez lire le présent mode d'emploi attentivement afin de pouvoir utiliser l'appareil de manière optimale.
Veuillez conserver ce mode d'emploi.

Publicité

Table des Matières
loading

Manuels Connexes pour oventrop Regtronic RM

Sommaire des Matières pour oventrop Regtronic RM

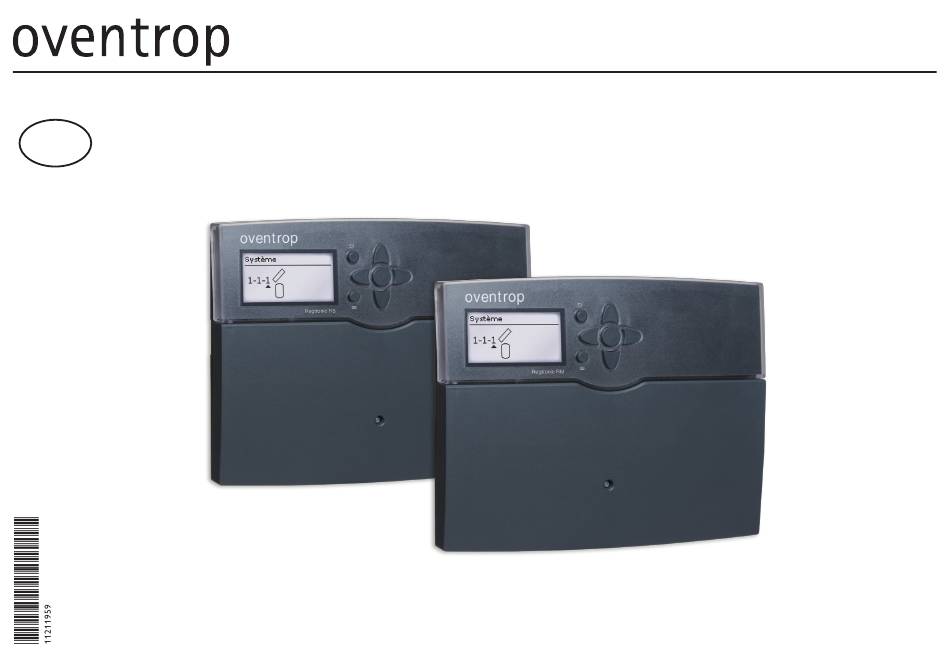

  • Page 1 Robinetterie «haut de gamme» + Systèmes «Regtronic RM» «Regtronic RS («Regucor»)» Notice d’installation et d’utilisation pour les professionnels Veuillez lire le présent mode d’emploi attentivement afin de pouvoir utiliser l’appareil de manière optimale. Veuillez conserver ce mode d’emploi.
  • Page 2 Recommandations de sécurité Groupe cible Veuillez lire attentivement les recommandations de sécurité suivantes afin d’éviter Ce manuel d‘instructions vise exclusivement les techniciens habilités. tout dommage aux personnes et aux biens. Toute opération électrotechnique doit être effectuée par un technicien en élec- trotechnique.

  • Page 3: Table Des Matières

    Contenu Vue d'ensemble ..................4 Solaire ....................48 1.1 Fonctions optionnelles ....................5 8.1 Réglage de base ......................48 8.2 Fonctions optionnelles ....................51 Installation .................... 5 8.3 Contrôle de fonctionnement..................62 2.1 Montage ........................... 5 8.4 Fonction vacances ....................... 63 2.2 Raccordement électrique ....................

  • Page 4: Vue D'ensemble

    Vue d'ensemble Caractéristiques techniques Entrées : 12 sondes de température Pt1000, Pt500 ou KTY (également pour dis- • 14 sorties relais et 12 entrées pour les sondes de température positifs de commande à distance, interrupteurs de mode de fonctionnement ou Pt1000, Pt500 ou KTY interrupteurs sans potentiel), 3 entrées d’impulsions pour V40 (également pour • Connexion de 5 modules d'extension en tout à travers le S-Bus (en...

  • Page 5: Fonctions Optionnelles

    1.1 Fonctions optionnelles Installation Installation Chauffage 2.1 Montage Solaire Relais parallèle Désinfection thermique Bypass AVERTISSEMENT ! Choc électrique ! Vanne mélangeuse Chauffage ECS Bypass CS Lorsque le boîtier est ouvert, des composants sous ten- Chauffage zone Préchauffage ECS Échangeur thermique sion sont accessibles ! externe Relais erreur...
  • Page 6 Chap. 2.2...

  • Page 7: Raccordement Électrique

    2.2 Raccordement électrique N’utilisez pas l’appareil en cas d’endommagement visible ! Le régulateur est doté de 14 relais en tout sur lesquels il est possible de brancher AVERTISSEMENT ! Choc électrique ! des appareils électriques tels que des pompes, des vannes, etc. : Lorsque le boîtier est ouvert, des composants sous ten- Les relais 1 à...

  • Page 8: Transmission De Données / Bus

    Branchez la sonde d’irradiation CS10 sur les bornes CS10 et GND en tenant 2.3 Transmission de données / Bus compte de la polarité. Pour ce faire, connectez le câble GND de la sonde au bloc Le régulateur est équipé du S-Bus lui permettant de communiquer avec des mo- de bornes de masse pour sondes du régulateur et le câble CS à...

  • Page 9: Configuration Par Étapes

    Configuration par étapes 4. Comment activer les fonctions optionnelles de l’installation Le Regtronic RM / RS offre à l’utilisateur de nombreuses fonctions et une grande liberté de configuration. La réalisation d’une installation complexe requiert une Vous pouvez également sélectionner, activer et régler jusqu’à 16 fonctions option- planification minutieuse. Nous vous conseillons, pour cela, d'esquisser le système nelles relatives à...

  • Page 10: Commande Et Fonctionnement

    Commande et fonctionnement 4.2 Choix des sous-menus et réglage des paramètres En mode de fonctionnement normal, l’écran du régulateur affiche toujours le menu 4.1 Touches principal. Si vous n'appuyez sur aucune touche pendant 1 minute, l'illumination de Le régulateur se manie avec les 7 touches situées à côté de l’écran. Celles-ci servent l'écran s'éteint.
  • Page 11 valeur définie (pas encore validée) Paramètre Lorsqu’il n’est possible de sélectionner qu’une seule option parmi plusieurs, les options s’affichent précédées d’un bouton radio. Après avoir sélectionné l’option voulue, le bouton radio correspondant apparaît coché. valeur actuellement valeur minimale valeur maximale sauvegardée Vous pouvez régler les valeurs et options de différentes manières : Les valeurs numériques se règlent avec le curseur.

  • Page 12: Régler Le Programmateur

    4.3 Régler le programmateur Lorsque vous activez l’option Program., un program- mateur hebdomadaire s’affiche sur l’écran et vous permet de définir des plages horaires pour la fonction choisie. Le paramètre Sélection jours vous permet de sélec- tionnez individuellement des jours de la semaine ou une combinaison de jours fréquemment sélectionnés.
  • Page 13 Comment copier une plage horaire : Comment modifier une plage horaire : Pour copier les réglages d'une plage horaire sur un Pour modifier une plage horaire, effectuez les opéra- autre jour ou combinaison de jours, effectuez les opé- tions suivantes : rations suivantes : Î Sélectionnez la plage horaire à modifier. Î...

  • Page 14: Réglage Des Fonctions Optionnelles

    Comment remettre à zéro une plage horaire : 4.4 Réglage des fonctions optionnelles Pour remettre à zéro des plages horaires préalable- ment définies, effectuez les opérations suivantes : Î Sélectionnez le jour ou la combinaison souhaité(e). Î Sélectionnez Reset et validez l'interrogation de sécurité...
  • Page 15 Ceci vous permet de voir rapidement les fonctions déjà enregistrées. L’option Fonction permet de désactiver ou de réactiver provisoirement les fonc- Pour voir les sondes et relais attribués respectivement aux différentes composantes tions optionnelles préalablement enregistrées. Dans ce cas, les réglages correspon- et fonctions, allez au menu État.

  • Page 16: Sous-Menu Sélection Sortie

    4.5 Sous-menu Sélection sortie Le sous-menu Sélection sortie est disponible dans presque toutes les fonctions Gamme de réglage / Paramètre Signification Réglage d’usine optionnelles. C’est la raison pour laquelle il n’est pas évoqué dans les descriptions Sélection des fonctions. Relais Option relais Oui, Non Ce sous-menu permet d’attribuer à...
  • Page 17 Réglage de vitesse Le paramètre Vitesse permet d’activer ou de désactiver le réglage de vitesse pour la sortie. Si vous sélectionnez Oui, les paramètres Min., Max. et Adaptateur s’afficheront. Le paramètre Min. permet de définir la vitesse minimale relative de la pompe connectée à...
  • Page 18 Option Relais Antiblocage Si vous sélectionnez l’option Relais, vous pourrez attribuer un relais à la sélection Afin d'éviter tout blocage des pompes en cas d'arrêt prolongé du système, le ré- sortie. gulateur est doté d'une option antiblocage. Cette option peut être activée dans le sous-menu Sélection sortie.

  • Page 19: Mise En Service

    Mise en service 1. Langue : Î Sélectionnez la langue de votre choix. Dès que le système est rempli et prêt à l’emploi, branchez le régulateur sur secteur. Le régulateur lance une phase d’initialisation pendant laquelle les témoins lumineux de contrôle sous les touches disposées en forme de croix clignotent en rouge. Lors de la mise en route du régulateur et après chaque réinitialisation, le menu de mise en service démarre.

  • Page 20: Systèmes De Base

    5.1 Systèmes de base Le régulateur est programmé pour 13 systèmes solaires de base. Le système se 7a. Schéma (si 6. = schéma) : choisit en fonction du nombre de sources de chaleur (champs de capteurs) et de Î Saisissez le numéro du schéma souhaité. puits de chaleur (réservoir, piscine) proposés.

  • Page 21: Attribution Des Relais Et Des Sondes

    5.2 Attribution des relais et des sondes Système 1.1.1 Système 1.1.1 (uniquement «Regtronic RM») (uniquement «Regtronic RS») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe solaire R1; A Capteur 1 Pompe solaire R1; A Réservoir en bas Pompe CC Réservoir en bas Réservoir au milieu Vanne mél.
  • Page 22 Système 1.2.1 Système 1.2.2 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Sondes Pompe solaire R1; A Capteur Capteur Pompe solaire réservoir 1 R1; A Vanne 3 voies réservoir 2 R2 Réservoir 1 en bas Pompe solaire réservoir 2 R2; B Réservoir 1 en bas...
  • Page 23 Système 1.3.1 Système 1.2.3 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe solaire R1; A Capteur Pompe solaire R1; A Réservoir 1 en bas Vanne 2 voies réservoir 1 R2 Réservoir 1 en bas Vanne 2 voies réservoir 1 R2 Réservoir 2 en bas...
  • Page 24 Système 1.3.2 Système 1.3.3 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe solaire R1; A Capteur 1 Pompe solaire réservoir 1 R1; A Réservoir 1 en bas Vanne 3 voies réservoir 1 R2 Réservoir 1 en bas Pompe solaire réservoir 2 R2;...
  • Page 25 Système 1.4.1 Système 1.4.2 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe solaire R1; A Capteur 1 Pompe solaire R1; A Réservoir 1 en bas Vanne 2 voies réservoir 1 R2 Réservoir 1 en bas Vanne 3 voies réservoir 1 R2 Réservoir 2 en bas...
  • Page 26 Système 1.4.3 Système 1.5.1 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe solaire réservoir 1 R1; A Capteur 1 Pompe solaire R1; A Réservoir 1 en bas Pompe solaire réservoir 2 R2; B Réservoir 1 en bas Vanne 2 voies réservoir 1 R2...
  • Page 27 Système 1.5.2 Système 1.5.3 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe solaire réservoir 1 R1; A Capteur 1 Pompe solaire R1; A Réservoir 1 en bas Pompe solaire réservoir 2 R2; B Réservoir 1 en bas Vanne 3 voies réservoir 1 R2...
  • Page 28 Système 2.1.1 Système 2.1.2 (uniquement «Regtronic RM») (uniquement «Regtronic RS») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Vanne 2 voies capteur 1 R1 Capteur 1 Pompe capteur 1 R1; A Réservoir en bas Vanne 2 voies capteur 2 R2 Réservoir en bas Pompe capteur 2 R2;...
  • Page 29 Système 2.1.2 Système 2.2.1 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Vanne 2 voies capteur 1 Capteur 1 Pompe capteur 1 R1; A Réservoir en bas Vanne 2 voies capteur 2 Réservoir 1 en bas Pompe capteur 2 R2;...
  • Page 30 Système 2.2.2 Système 2.2.3 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe capteur 1 R1; A Capteur 1 Vanne 2 voies capteur 1 Réservoir 1 en bas Pompe capteur 2 R2; B Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 2 en bas...
  • Page 31 Système 2.2.4 Système 2.2.5 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Vanne 2 voies capteur 1 Capteur 1 Vanne 2 voies capteur 1 Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 2 en bas...
  • Page 32 Système 2.3.1 Système 2.3.2 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe solaire réservoir 1 R1; A Capteur 1 Pompe capteur 1 R1; A Réservoir 1 en bas Pompe solaire réservoir 2 R2; B Réservoir 1 en bas Pompe capteur 2 R2;...
  • Page 33 Système 2.3.3 Système 2.3.4 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe capteur 1 R1; A Capteur 1 Vanne 2 voies capteur 1 Réservoir 1 en bas Pompe capteur 2 R2; B Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 2 en bas...
  • Page 34 Système 2.3.5 Système 2.4.1 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe capteur 1 R1; A Capteur 1 Vanne 2 voies capteur 1 Réservoir 1 en bas Pompe capteur 2 R2; B Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 2 en bas...
  • Page 35 Système 2.4.2 Système 2.4.3 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe capteur 1 R1; A Capteur 1 Pompe solaire réservoir 1 R1; A Réservoir 1 en bas Pompe capteur 2 R2; B Réservoir 1 en bas Pompe solaire réservoir 2 R2;...
  • Page 36 Système 2.4.4 Système 2.4.5 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Vanne 2 voies capteur 1 Capteur 1 Vanne 2 voies capteur 1 Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 2 en bas...
  • Page 37 Système 3.1.1 Système 3.1.2 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Vanne 2 voies capteur 1 Capteur 1 Pompe capteur 1 R1; A Réservoir en bas Vanne 2 voies capteur 2 Réservoir en bas Pompe capteur 2 R2;...
  • Page 38 Système 3.2.1 Système 3.2.2 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe capteur 1 R1; A Capteur 1 Pompe capteur 1 R1; A Réservoir 1 en bas Pompe capteur 2 R2; B Réservoir 1 en bas Pompe capteur 2 R2;...
  • Page 39 Système 3.2.3 Système 3.2.4 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Vanne 2 voies capteur 1 Capteur 1 Vanne 2 voies capteur 1 Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 2 en bas...
  • Page 40 Système 3.2.5 Système 3.3.1 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe capteur 1 R1; A Capteur 1 Vanne 2 voies capteur 1 Réservoir 1 en bas Pompe capteur 2 R2; B Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 2 en bas...
  • Page 41 Système 3.3.2 Système 3.3.3 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Vanne 2 voies capteur 1 Capteur 1 Pompe solaire réservoir 1 R1; A Réservoir 1 en bas Pompe solaire réservoir 2 R2; B Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 2 en bas...
  • Page 42 Système 3.3.5 Système 3.3.4 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Vanne 2 voies capteur 1 Capteur 1 Pompe capteur 1 R1; A Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 1 en bas Pompe capteur 2 R2;...
  • Page 43 Système 3.4.1 Système 3.4.2 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Pompe capteur 1 R1; A Capteur 1 Pompe capteur 1 R1; A Réservoir 1 en bas Pompe capteur 2 R2; B Réservoir 1 en bas Pompe capteur 2 R2;...
  • Page 44 Système 3.4.3 Système 3.4.4 (uniquement «Regtronic RM») (uniquement «Regtronic RM») Sondes Relais; PWM / 0-10 V Sondes Relais; PWM / 0-10 V Capteur 1 Vanne 2 voies capteur 1 Capteur 1 Pompe solaire réservoir 1 R1; A Réservoir 1 en bas Vanne 2 voies capteur 2 Réservoir 1 en bas Pompe solaire réservoir 2 R2;...

  • Page 45: Menu Principal

    Système 3.4.5 Menu principal (uniquement «Regtronic RM») Ce menu permet de sélectionner le sous-menu de votre choix. Les sous-menus disponibles sont les suivants : • État Sondes Relais; PWM / 0-10 V • Solaire Capteur 1 Vanne 2 voies capteur 1 • Installation Réservoir 1 en bas Vanne 2 voies capteur 2 •...

  • Page 46: Structure Du Menu

    6.1 Structure du menu Menu principal État Solaire Solaire Réglage de base Réglage de base Installation Fonctions optionnelles Système Chauffage Contrôle de fonctionnement Capteur Réservoir … Réglages de base Logique charge Carte mémoire SD Installation Mode manuel Fonctions optionnelles Fonctions optionnelles Code d'utilisateur Relais parallèle Relais parallèle...

  • Page 47: État

    État 7.4 Chauffage Le menu État / Chauffage indique l’état de fonctionnement des demandes et des Le menu État indique, pour chaque sous-menu, les messages d’état correspondants. circuits de chauffage activés et celui des fonctions optionnelles sélectionnées. Pour faire défiler le menu d'état, appuyez sur les touches ❷ et ❹. 7.5 ❷...

  • Page 48: Mon Affichage

    Solaire Code Affichage Fonction de surveillance Cause d’erreur Ce menu permet d’effectuer tous les réglages relatifs à la partie solaire de l’installa- !DT trop élevée DT trop élevée 0011 Temp.Tcapt > rés. chargé de 50 K tion. Le menu Solaire se compose des sous-menus suivants : !Circulation Entre 23:00 et 05:00 temp.
  • Page 49 Réservoir (1 / 2 / 3 / 4 / 5) Pour un aperçu des systèmes et variantes possibles, voir page 21. Le régulateur peut s’utiliser pour les systèmes dotés au plus de 3 champs de cap- Solaire / Réglage de base / Réservoir (1 / 2 / 3 / 4 / 5) teurs et de 5 réservoirs solaires (ou de maximum 4 réservoirs solaires si le système Gamme de réglage / Réglage...
  • Page 50 tionnement ainsi qu’une vitesse minimale. Logique de charge Dans les systèmes dotés de plusieurs réservoirs où ceux-ci sont réglés à des tem- pératures nominales et maximales différentes, les réservoirs sont d’abord chauffés à la température nominale, puis à la température maximale (en fonction de la priorité...

  • Page 51: Fonctions Optionnelles

    Chauffage successif Gamme de réglage / Paramètre Signification Réglage d’usine Dans ce mode de chauffage, le réservoir prioritaire chauffe en premier jusqu'à at- Sélection teindre la température nominale mise au point. Une fois qu'il atteint cette tempé- Signal Type de signal PWM, 0-10 V rature, le réservoir suivant dans l’ordre de la priorité...
  • Page 52 Bypass La fonction Bypass permet d’éviter toute perte d’énergie du réservoir juste après avoir activé le chauffage. Elle sert à dévier le fluide caloporteur froid présent dans les tuyauteries pour qu’il ne pénètre pas dans le réservoir. Une fois que le tuyau de conduite du capteur au réservoir a été...
  • Page 53 Bypass CS Note Lorsque les fonctions bypass et bypass CS sont activées, la fonction bypass CS n'a d'effet que sur le bypass. Sélectionnez, pour cela, S1 comme sonde bypass. Échangeur thermique externe Solaire / Fonc. option. / A jouter nouv. fonc. / Bypass CS Gamme de réglage / Paramètre Signification Réglage d’usine Sélection Selon le système...
  • Page 54 Vous pouvez choisir autant de réservoirs de la partie solaire de l’installation que Fonction capteurs tubulaires vous voulez. La sortie se désactive lorsque la différence de température entre ces sondes est inférieure à la valeur de désactivation préréglée. La sonde de référence pour l’échangeur thermique peut être choisie libre- ment.
  • Page 55 Elle n'est pas non plus prise en compte lorsque l'option Température maximale Si vous activez la fonction Échangeur thermique externe en même temps que du réservoir off est activée et que la température du réservoir à chauffer est l’option Température cible (voir page 53), cette dernière cessera de fonction- supérieure à...
  • Page 56 Note Si vous activez l’option Température nominale, la suppression de l’appoint n’a Cette fonction n’ayant à sa disposition que la quantité de chaleur limitée lieu que si la température du réservoir est supérieure à la valeur nominale. du réservoir, il est conseillé de l’utiliser uniquement dans des régions où la Relais parallèle température descend peu souvent en-dessous de zéro.
  • Page 57 Disposition Type refroidissement du système Avec cette variante, dès que la différence de température entre le capteur et le ou les réservoirs sélectionnés dépasse la valeur d’activation préréglée, les réser- voirs continuent de chauffer même après avoir atteint leur seuil de température maximal respectif mais que jusqu’à...
  • Page 58 Option drainback Dans un système drainback, le caloporteur s'écoule dans un réservoir réceptacle lorsqu'il n'y a pas de charge solaire. L'option drainback active le remplissage du sys- tème dès que le chauffage solaire commence. Une fois activée, cette option permet d'effectuer les réglages suivants.
  • Page 59 Pompe double La fonction Pompe double se charge d’effectuer une distribution à parts égales de la durée de fonctionnement des pompes dans les systèmes dotés de 2 pompes ayant la même fonction. Si la sortie sélectionnée dépasse le temps de fonctionnement prédéfini, le ré- gulateur activera le relais de référence lors de la prochaine activation.
  • Page 60 Évacuation de l'excès de chaleur La fonction Évacuation de l'excès de chaleur sert à dissiper l'excès de chaleur vers un échangeur thermique externe (p. ex. fan coil) afin d'éviter une surchauffe des capteurs lors de journées très ensoleillées. Le sous-menu Type permet de définir si vous souhaitez évacuer la chaleur par le biais d’une pompe supplémentaire ou d’une vanne.
  • Page 61 Surveillance du débit Surveillance de la pression Solaire / Fonc. option. / A jouter nouv. fonc. / Surv. débit Note Gamme de réglage / La fonction de surveillance de la pression est uniquement disponible en Paramètre Signification Réglage d’usine Sélection cas d'utilisation d'une sonde Grundfos Direct Sensor™ de type RPD / RPS. Sonde Sélection de la sonde de débit Selon le système choisi - Relais réf.

  • Page 62: Contrôle De Fonctionnement

    Surveillance basse pression Solaire /Contrôle de fonctionnement Lorsque la pression de l’installation est inférieure à la valeur d’activation On prédé- Gamme de réglage / Réglage Paramètre Signification finie, un message d’erreur s’affiche sur l’écran. Sélection d’usine Si vous avez activé l'option Arrêt, le régulateur désactivera le système de chauffage DT trop élevée Option surveillance DT Oui, Non en cas de panne.

  • Page 63: Fonction Vacances

    Départ et retour inversés Solaire / Fonction vacances Cette fonction sert à détecter et signaler toute inversion du départ et du retour Gamme de réglage / Réglage Paramètre Signification ainsi que toute position erronée de la sonde capteur. La fonction vérifie pour cela Sélection d’usine la température du capteur pendant la mise en marche de la pompe solaire pour...

  • Page 64: Menu Solaire Expert

    Type refroidissement du capteur 8.5 Menu solaire expert Avec cette variante, dès que la température du capteur dépasse la valeur maximale Solaire / Expert préréglée, les réservoirs continuent de chauffer après avoir atteint leur seuil de Canal de Gamme de ré- Réglage température maximal.

  • Page 65: Installation

    Installation 9.2 Fonctions optionnelles Ce menu permet de sélectionner et de régler des fonctions optionnelles relatives à l’installation. Les fonctions optionnelles proposées dépendent dés réglages préala- Ce menu permet d’effectuer tous les réglages relatifs à la partie non solaire de blement effectués.
  • Page 66 La fonction Relais parallèle sert à activer et à désactiver une sortie sélectionnée La fonction Vanne mélangeuse permet d’adapter la température réelle du départ en même temps que le relais de référence sélectionné. Il est, grâce à cela, possible à la température cible de la vanne mélangeuse. Pour ce faire, la vanne mélangeuse de commander, par exemple, une vanne dotée d’une sortie propre.
  • Page 67 Si l’une des sondes est défectueuse, le régulateur interrompt ou annule le chauffage zone. Installation / Fonc. option. / A jouter nouv. fonc. / Échange chaleur Note Gamme de réglage / Réglage Paramètre Signification Pour plus d’informations sur le réglage du programmateur, voir page 12. Sélection d’usine Selon le système Selon le sys- Sortie Sélection de la sortie...
  • Page 68 toutes les conditions d’activation suivantes sont remplies : Gamme de ré- Réglage Paramètre Signification • La différence de température entre les sondes attribuées à cette fonction est glage / Sélection d’usine supérieure à la valeur définie pour son activation DTnom Différence de température nominale 3,0 …...
  • Page 69 La sortie attribuée à cette fonction s’active lorsque toutes les conditions d’activa- Gamme de réglage / Réglage Paramètre Signification tion suivantes sont remplies : Sélection d’usine • La différence de température entre les sondes attribuées à cette fonction est Température d’activation 10 …...
  • Page 70 Thermique Augmentation de la température du retour La température mesurée par la sonde sélectionnée est surveillée. La sortie sélec- tionnée s’active lorsque la température mesurée est inférieure à la valeur définie pour l’activation de la circulation. La sortie se désactive lorsque la température est supérieure à...
  • Page 71 Installation / Fonc. option. / A jouter nouv. fonc. / Bloc de fonc. Gamme de réglage / Réglage Paramètre Signification Sélection d’usine Selon le système Selon le sys- Sonde de la Sortie Sélection de la sortie choisi tème choisi source chaude Sortie Thermostat a Option thermostat a Oui, Non Température d’activation du thermos- Th-a on -40 …...
  • Page 72 Sortie de référence Gamme de réglage / Réglage Paramètre Signification Sélection d’usine Vous pouvez sélectionner en tout 5 sorties de référence. L’option Mode permet de choisir le mode de connexion des sorties de référence : connexion en série (AND), Activée, Désactivée, Fonct.
  • Page 73 Gamme de réglage / Paramètre Signification Réglage d’usine Sélection Sortie de DT-S3>S4* Tha- S3* Thb-S4* Programmateur référence Attribution de l'entrée pour Sonde Fonction l'interrupteur Thermostat a Enreg. fonc. / Enregistrer ou supprimer Thermostat b Supprimer Fonction DT fonction Programmateur fonction Sortie de référence Sortie La fonction Interrupteur d’irradiation permet d’activer et de désactiver une...

  • Page 74: Chauffage

    Option CC interne Gamme de ré- Réglage Paramètre Signification glage / Sélection d’usine Si vous avez sélectionné l'option CC interne, la fonction maintien de la tempéra- ture retour s'activera uniquement si un circuit de chauffage préalablement sélec- Température maximale du retour de la Tmax 10 …...

  • Page 75: Relais Communs

    10.1 Relais communs Gamme de réglage / Réglage Paramètre Signification Sélection d’usine Son. chaudière Sélection sonde chaudière Selon le système choisi S4 0-10 V Option 0-10 Volt Oui, Non 0-10 V Sous-menu 0-10 Volt Sortie Sélection de la sortie -, A, B, C, D Température inférieure de la Tnom 1 10 …...
  • Page 76 Option Relais Signal de tension en V Si vous activez l'option Relais, le sous-menu Relais s'affichera et il sera possible d'attribuer un relais à la demande. Si vous utilisez l’option relais, vous pourrez également utiliser les options Protect. Volt 2 ch. min et Protect. ch. max que vous pourrez régler en fonction de la tempéra- ture.

  • Page 77: Circuits De Chauffage

    10.2 Circuits de chauffage Le régulateur inclut 2 circuits de chauffage mélangés dépendants des conditions climatiques extérieures. Connecté aux modules d’extension appropriés, le régula- teur permet de contrôler le fonctionnement de 5 circuits de chauffage mélangés supplémentaires. Si vous sélectionnez le type Constant, vous pourrez définir une température no- minale constante pour le départ avec le paramètre Tdép.nom.
  • Page 78 En mode Linéaire la courbe de la température de départ est définie par 2 points Courbes de chauffe en fonction de la température extérieure. La température nominale du départ Tdé- part 1 correspond à la température TExt. 1. La température nominale du départ Tdépart 2 correspond à...
  • Page 79 pour la pièce, un thermostat d'ambiance est requis. Les réglages peuvent être ef- Si le Fonctionnement spécial Refroidissement est actif, la température no- fectués avec le paramètre THA(1 … 5). Sélectionnez, pour cela, une sonde avec minale de la pièce sera augmentée de la valeur Correction. le paramètre Type.
  • Page 80 Accès à distance Le paramètre Accès à distance permet d'activer différents types d'accès à dis- tance au régulateur. Le paramètre Mode offre la possibilité de choisir entre les modes de correction suivants : Jour / Nuit : la nuit, le départ du circuit de chauffage fonctionne avec une faible température nominale (correction nuit).
  • Page 81 Application: Pour l’accès à distance, il est également possible d'utiliser une ap- Si vous sélectionnez Demande, vous devrez d’abord activer et régler une demande dans le menu Chauffage / Relais communs. Si vous sélectionnez Paramètres, le menu plication. Chauffage / Relais communs s’affichera. Î...
  • Page 82 que si la température du réservoir est supérieure à la valeur nominale. Le chauffage d’appoint est d’abord activé. Vous pouvez cependant le désactiver tem- porairement si vous le souhaitez. Priorité ECS Si vous activez le paramètre Priorité ECS, le circuit de chauffage et l’appoint sus- pendront leur fonctionnement dès que la fonction de chauffage ECS préalablement activée dans le menu Installation / Fonctions optionnelles démarrera.
  • Page 83 La variante Évacuation de l’excès de chaleur sert à dissiper l’excès de chaleur Gamme de réglage / Réglage Paramètre Signification vers le circuit de chauffage afin d’éviter une surchauffe du système. Le régulateur Sélection d’usine surveille pour cela la température mesurée par la sonde sélectionnée. Lorsque la TExt.
  • Page 84 Gamme de réglage / Réglage Gamme de réglage / Réglage Paramètre Signification Paramètre Signification Sélection d’usine Sélection d’usine Therm. amb. Attribution chaudière à combustible Toutes chaudières Option thermostat d’ambiance (1 … 5) Oui, Non 1 … 5 solide combustible solide Sélection du type de thermostat Priorité...

  • Page 85: Fonctions Optionnelles

    10.3 Fonctions optionnelles Gamme de réglage / Réglage Paramètre Signification Sélection d’usine Capteur point Option capteur point rosée (CPR) Oui, Non rosée Selon le système Selon le sys- Sonde Attribution de l'entrée CPR choisi tème choisi Selon le système Selon le sys- Sortie Sélection de la sortie choisi...
  • Page 86 La période de surveillance démarre dès que la température mesurée par la sonde Gamme de réglage / Réglage Paramètre Signification sélectionnée est inférieure à la température de désinfection thermique. Dès que Sélection d’usine la période de surveillance s’achève, la demande active le chauffage d’appoint. La Annulation Option annulation Oui, Non...
  • Page 87 Gamme de réglage / Réglage Paramètre Signification Sélection d’usine Sélection de la sortie pompe de Sortie Selon le système choisi - charge Durée m. pro. Option durée marche prolongée Oui, Non Durée Durée marche prolongée 1 … 10 min 1 min Mode Mode de fonctionnement Zone, Therm.

  • Page 88: Séchage Chape

    Préchauffage ECS Gamme de réglage / Réglage Paramètre Signification Sélection d’usine Hystérésis Hystérésis adaptation vitesse 0,5 … 10,0 K 5,0 K Décalage Temps de décalage 1 … 10 s Fonction DT Activation de la fonction DT Oui, Non Différence de température d'acti- DTon 1,0 …...
  • Page 89 Le régulateur affiche le menu d’état du séchage chape. L’écran affiche la phase Si la température du départ n’atteint pas la valeur nominale après 24 heures ou à actuelle et le temps restant du programme (dd:hh). Les témoins lumineux des la fin du temps d’augmentation, ou si elle demeure supérieure à...

  • Page 90: Cal

    Chauffage / Séchage chape rimétrique sur la base d’une valeur fixe de débit. Vous devrez introduire dans le paramètre Débit le débit indiqué sur le débitmètre lorsque la vitesse de la pompe Gamme de réglage / Paramètre Signification Réglage d’usine est égale à...

  • Page 91: Réglages De Base

    Gamme de réglage / Réglage Paramètre Signification Sélection d’usine Autres Option autres unités Oui, Non unités Unité Unité alternative charbon, gaz, fuel, CO Coeff. Coefficient de conversion 0,0000001 … 100,0000000 0,5000000 Valeur report (uniquement en cas Pour supprimer un calorimètre enregistré, sélectionnez Supprimer fonction et vali- Report de la première configuration ou dez l'interrogation de sécurité...

  • Page 92: Carte Mémoire Sd

    10 s ment lorsque celles-ci ont été enregistrées dans un dossier sous le nom antiblocage OVENTROP / RMB ou OVENTROP / RSB (selon la version du produit). ÎCréez un dossier "OVENTROP" sur la carte mémoire SD contenant Reset Rétablir les réglages d'usine Oui, Non lui-même un dossier appelé...

  • Page 93: Mode Manuel

    La fenêtre Sélection fichier s’affiche sur l'écran. Î Sélectionnez le ficher .SET désiré. Pendant le processus de charge, les messages Veuillez patienter puis OK! s’affi- cheront sur l’écran. Note Pour retirer la carte en toute sécurité, sélectionnez l’option Retirer carte… avant de la retirer. Chaque sortie peut être réglée individuellement avec le mode de fonctionnement souhaité.

  • Page 94: Code D'utilisateur

    Code d'utilisateur Î Pour activer un module, sélectionnez le paramètre correspondant avec la touche ➄. Lorsque vous sélectionnez un module, il apparaît précédé d’une case cochée. Les entrées de sondes et sorties relais du module sélectionné sont alors disponibles dans les menus correspondants du régulateur. Entrées / Modules / Modules Gamme de réglage / Paramètre...
  • Page 95 l’écran. Il permet de régler un offset individuel pour chacune des sondes. Entrées / Modules / Entrées Î Pour régler un offset, sélectionnez la sonde souhaitée avec la touche ➄. Gamme de réglage / Réglage Paramètre Signification Sélection d’usine S1 … S12 Sélection de l’entrée pour sonde Interr., Fern, BAS, KTY, Type...

  • Page 96: Détection De Pannes

    Détection de pannes En cas de panne, un message s'affichera sur l'écran du régulateur. AVERTISSEMENT ! Choc électrique ! Lorsque le boîtier est ouvert, des composants sous tension sont accessibles ! Î Débranchez l'appareil du réseau électrique avant de l'ouvrir ! Le régulateur est protégé...
  • Page 97 La pompe chauffe alors que la transmission thermique du capteur au réservoir n'a La pompe démarre plus tard que prévu. pas lieu; les circuits départ et retour sont aussi chaud l'un que l'autre; présence éventuelle de bulles d'air dans le tuyau. Il y a-t-il de l'air dans le système ? La différence de température définie Purgez le système;...
  • Page 98 La pompe du circuit solaire ne marche pas alors que le capteur est nettement plus L’isolant est-il suffisamment collé au chaud que le réservoir. réservoir ? L'écran est-il allumé ? Renforcez l'isolation du réservoir Sinon, appuyez sur la touche ➄. ou échangez l'isolant Les raccords du réservoir sont-ils Pas de courant.

  • Page 99: Accessoires

    Datalog CS-BS-6 Smart Display SD3 / SDFK, Grand panneau d'affi- chage GA3 Pour l’affichage de données avec Oventrop Portal, livré Le Smart Display SD3 sert à visualiser les données com- avec carte mémoire SD, adaptateur secteur, câble réseau muniquées par le régulateur: la température des capteurs et câble S-Bus.

  • Page 100: Index

    Index Abaissement de température nocturne ................. 77 Désinfection thermique ..................... 85 Accès à distance, Circuit de chauffage ................80 Détection de condensation ....................82 Activation des modules externes ..................94 Dispositif de commande à distance avec interrupteur de mode de fonctionnement 80 Application ..........................
  • Page 101 Maintien de la température retour ................. 73 S-Bus ............................8 Menu de mise en service ....................19 Séchage chape ....................... 85, 88 Messages d'erreur ......................... 47 Sélection de la sortie ......................16 Mode de fonctionnement, sorties ................... 93 Suppression de l’appoint....................56 Mode Économie d’énergie, circuit de chauffage ............
  • Page 104 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg Téléphone +49 (0) 29 62 82-0 +49 (0) 29 62 82-400 E-Mail mail@oventrop.de Internet www.oventrop.com Sous réserve de modifications techniques. Vous trouverez une vue d’ensemble des interlocuteurs dans le monde 138355583 01/2018 entier sur www.oventrop.com.
