Montage & mise en service

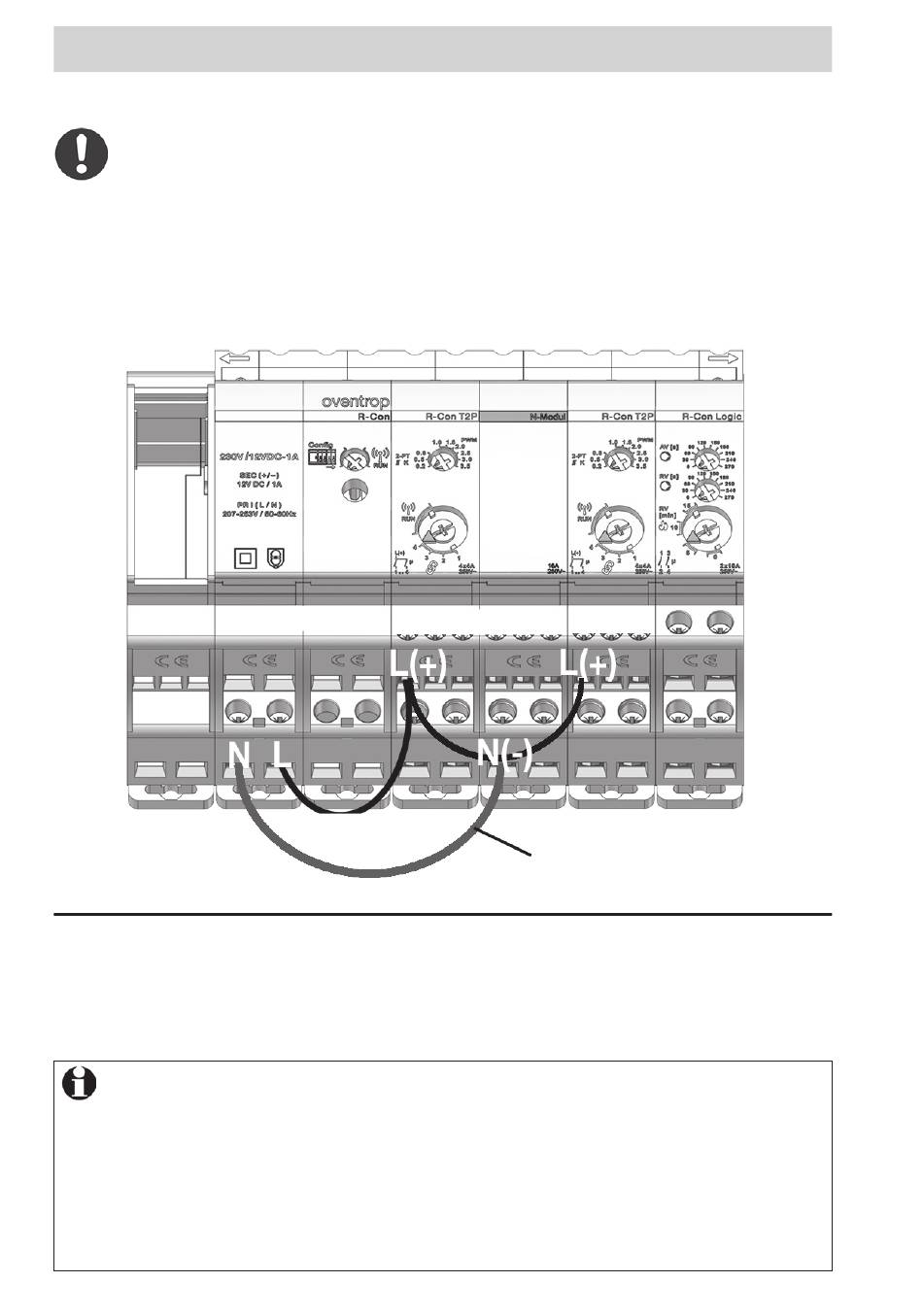

Installation des ponts de câbles (bruns/bleu) joints (230 V)
Les ponts de câbles joints doivent être installés avant le câblage de
moteurs électothermiques. A raccorder:
• R-Con N au module N N(-)
• R-Con L au T 2P-1 L(+)
• T2P-1 L(+) au T 2P-2 (L+)
Le moteur de chaque circuit de chauffage doit être raccordé à un des canaux
du module T 2P. Quatre moteurs au maximum peuvent être raccordés en
parallèle à chacun des quatre canaux.
NOTE
Avant de raccorder les moteurs au récepteur radio, il faut déterminer les
pièces à réglage par modulation de largeur d'impulsions (PWM) et celles
à réglage tout ou rien car il faut définir un réglage commun pour tous les
quatre canaux du module de réglage (soit PWM, soit tout ou rien).
Pour des informations complémentaires voir paragraphe 4.7.1.
26
pont de câbles bleu (sauf 24 V!)
pont de câbles brun (sauf 24 V!)
pont de câbles brun
R-Con T 2P-1
brune
« R-Tronic » + « R-Con »
T 2P-2
Module N
bleue
(Fig. 15)
