« R-Tronic » + « R-Con »

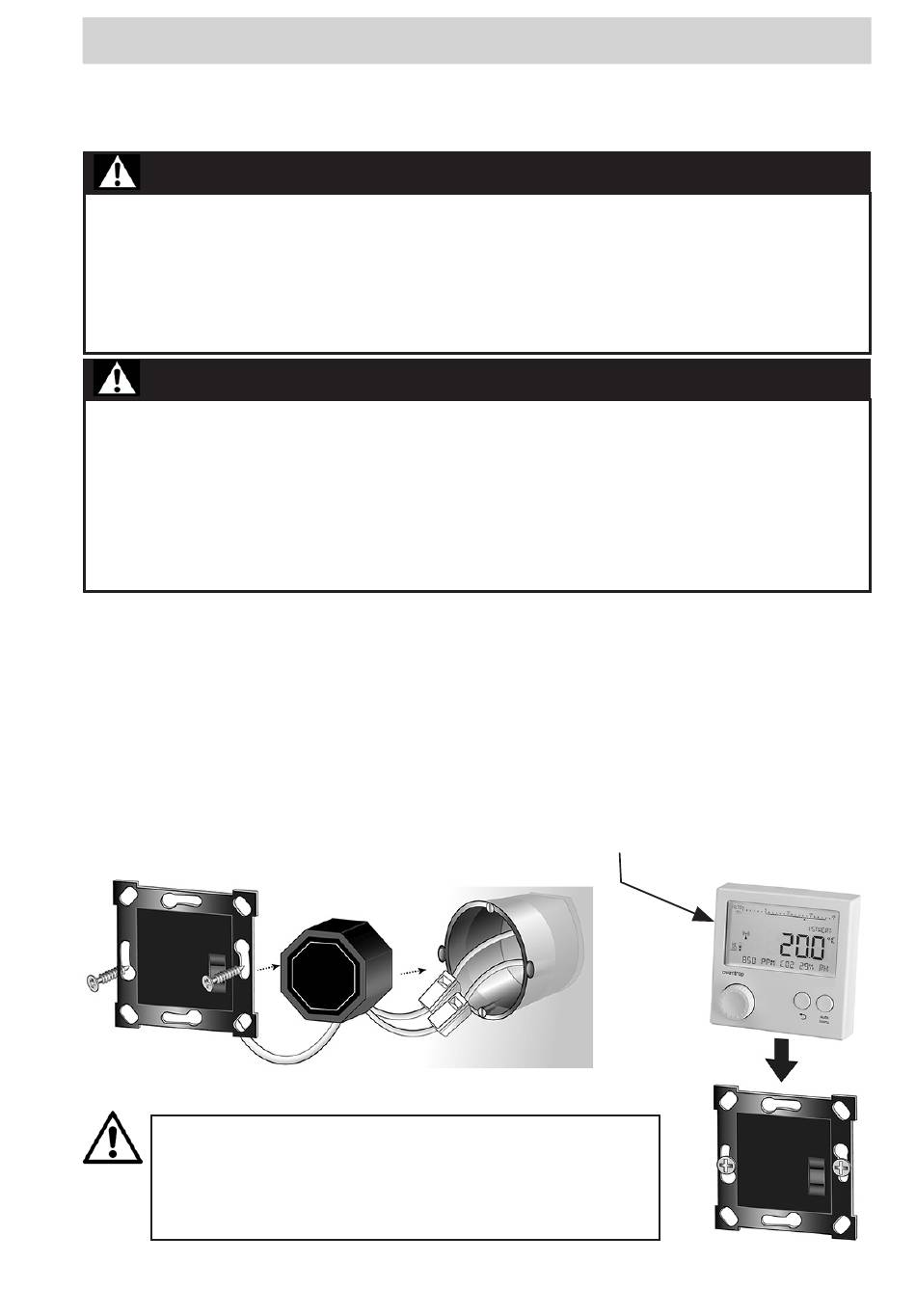

4.3 Montage mural de la plaque de fixation avec
bloc d'alimentation à encastrer (« RTFC K »)
DANGER
Risque de choc électrique !
Une décharge électrique peut se produire lors du branchement du
bloc d'alimentation à encastrer au réseau électrique de la maison.
 Ne faire effectuer le montage du bloc d'alimentation à encastrer
que par un électricien qualifié.
PRUDENCE
Risque d'incendie par surcharge des piles !
Il y a un risque de surcharge des piles si le « R-Tronic » est équipé de
piles et est raccordé au réseau électrique 230 V via le bloc
d'alimentation (types « RT B » et « RTF B »).
 Si le « R-Tronic » est équipé de piles, celles-ci doivent être
enlevées lors de l'utilisation du bloc d'alimentation.
1. Couper l'alimentation électrique avant le montage du bloc
d'alimentation à encastrer.
2. Réaliser la liaison électrique entre le bloc d'alimentation à encastrer et le
branchement 230 V dans le boîtier encastré.
3. Visser la plaque de fixation au boîtier encastré et mettre le circuit sous tension.
4. Introduire le « R-Tronic » dans la plaque de fixation par le haut.


Plaque de fixation Bloc d'alimentation
2
Câble secondaire
Le bloc d'alimentation à encastrer est à monter de telle
manière que les câbles primaires (1) ne peuvent pas
entrer en contact avec le câble secondaire (2). Si néces-
saire, ces câbles sont à fixer à l'aide d'un serre-câble par
exemple afin de garantir la séparation physique.
Maintenant le « R-Tronic » est prêt pour l'apprentissage (voir paragraphe 4.6).
X
à encastrer
1
Câbles primaires 230 V
Montage & mise en service
« R-Tronic RTFC K » (enlever les batteries des
modèles « RT B » / « RTF B »)
Boîtier encastré
(Fig. 9)

