Montage & mise en service
Câblage du récepteur radio avec le circulateur
Raccorder le circulateur du circuit eau de chauffage travaillant avec une ten-
sion d'alimentation de 230 V au récepteur radio.
Raccorder le conducteur L de l'alimentation électrique 230 V à la
1.
borne 1 du récepteur radio.
Raccorder l'entrée L du circulateur à la borne 2 du récepteur radio.
2.
3.
Raccorder le conducteur N de l'alimentation électrique 230 V à
l'entrée N du circulateur.
Le circulateur peut maintenant être commandé par le récepteur radio.
X
ATTENTION
Risque de dégâts matériels !
Le mauvais raccordement des lignes au
circulateur peut entraîner des dégâts
matériels.
Le câblage doit être effectué compte tenu
de la notice d'utilisation du circulateur.
Contacter le fabricant du circulateur en
cas de questions.
34
« R-Tronic » + « R-Con »
L
230 V
N

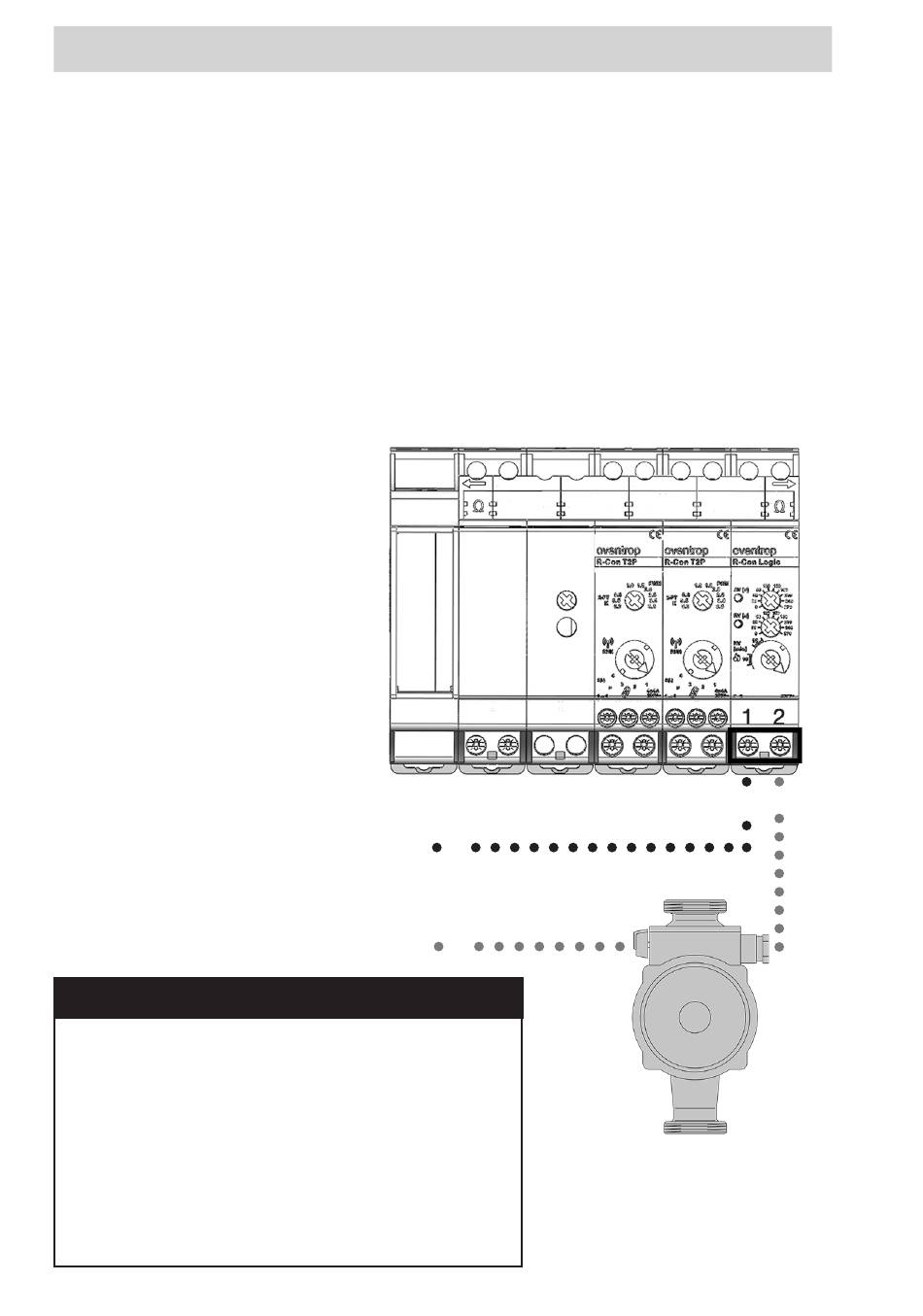

(Fig. 23)
