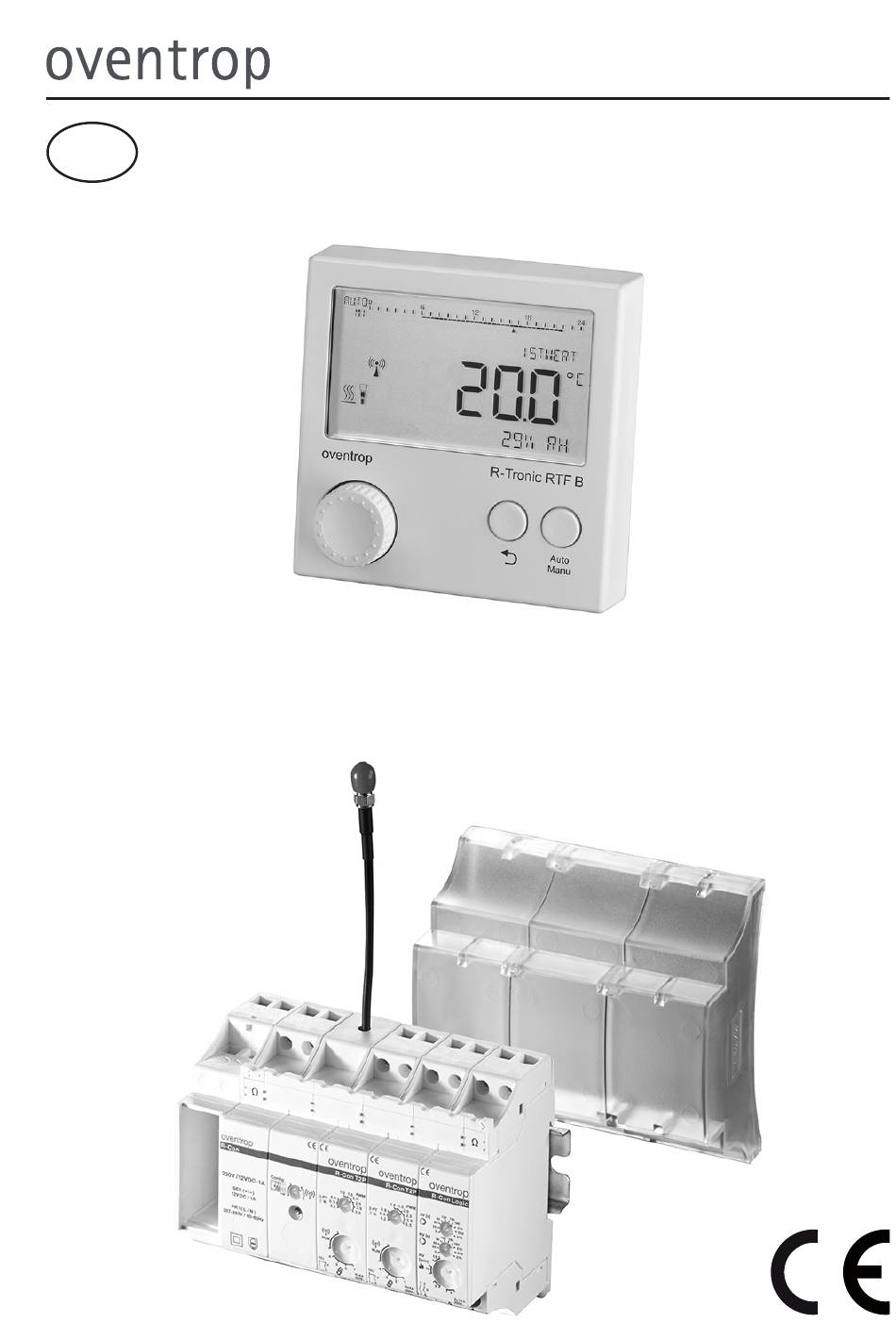

Robinetterie « haut de gamme » + Systèmes
« R-Tronic RT B / RTF B / RTFC K »
FR
Récepteur radio « R-Con »
Notice d'installation et d'utilisation

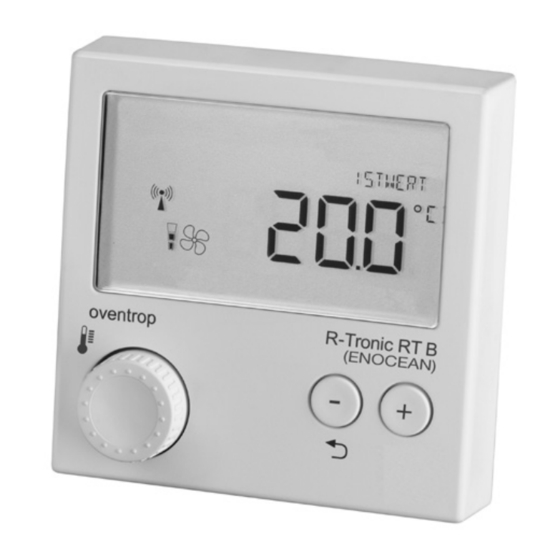

« R-Tronic »
Indicateur/régulateur d'ambiance
