« R-Tronic » + « R-Con »
4.5.5 Câblage du module de gestion avec le brûleur et le circulateur
DANGER
Risque de choc électrique !
Une décharge électrique peut se produire si le récepteur radio est
déjà raccordé à l'alimentation électrique 230 V à ce moment.
 Si le récepteur radio est sous tension, le déconnecter du
réseau.
 Avant de raccorder des modules supplémentaires au récepteur
radio, vérifier que le récepteur radio est hors tension.
 Ne faire effectuer les travaux de câblage que par un
électricien qualifié.

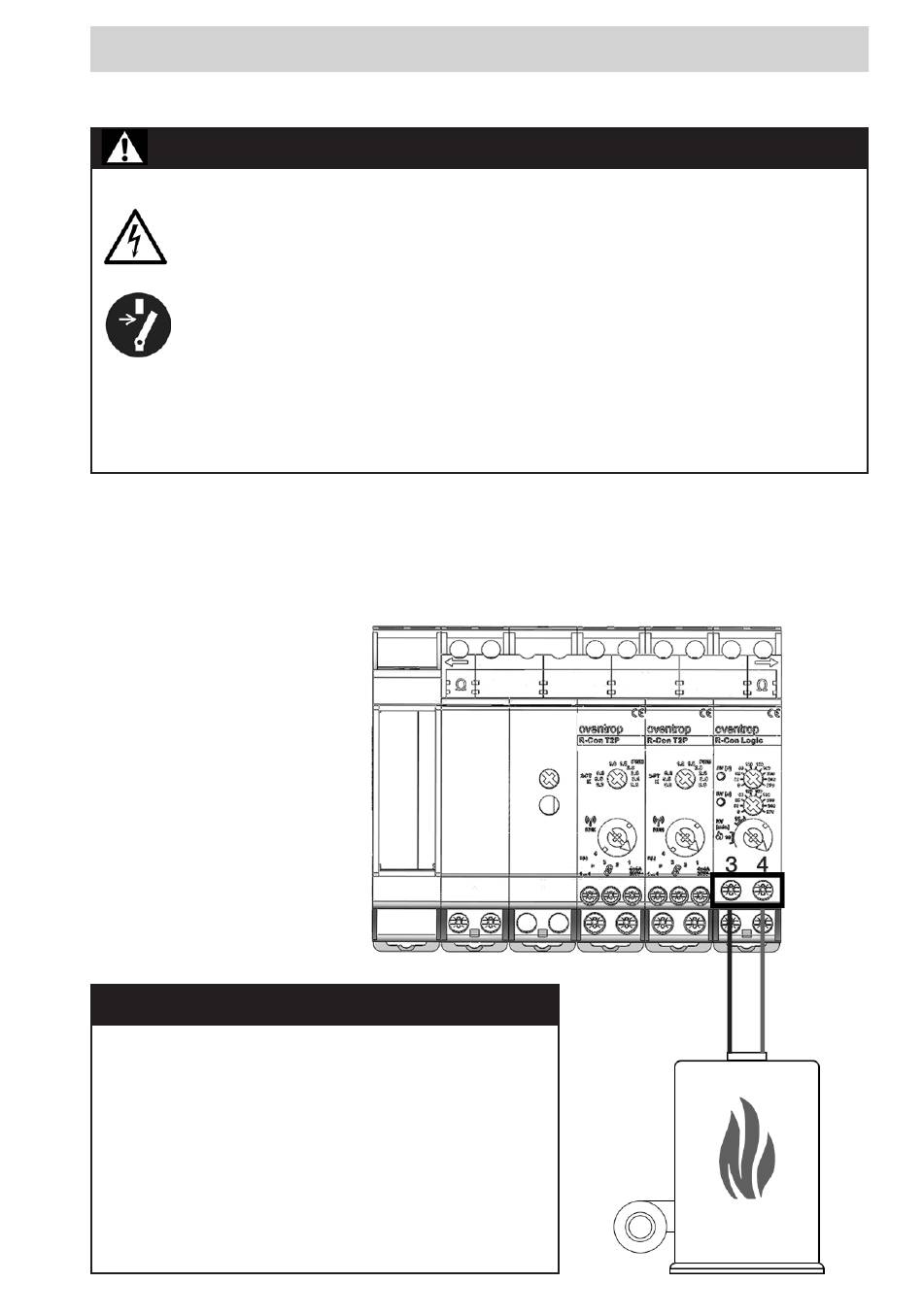

Déclenchement du brûleur via la ligne de signaux (contact sec)
Raccorder les lignes de signaux (A et B) pour le déclenchement du brûleur (C)
aux bornes 3 et 4.
ATTENTION
Risque de dégâts matériels !
Le mauvais raccordement des lignes au
brûleur peut entraîner des dégâts matériels.
Le câblage et le déclenchement du brûleur
doivent être effectués compte tenu de la
notice d'utilisation du brûleur.
Contacter le fabricant du brûleur en cas de
questions.
Montage & mise en service
A
(Fig. 22)
B
C
33
