Robinetterie «haut de gamme» + Systèmes

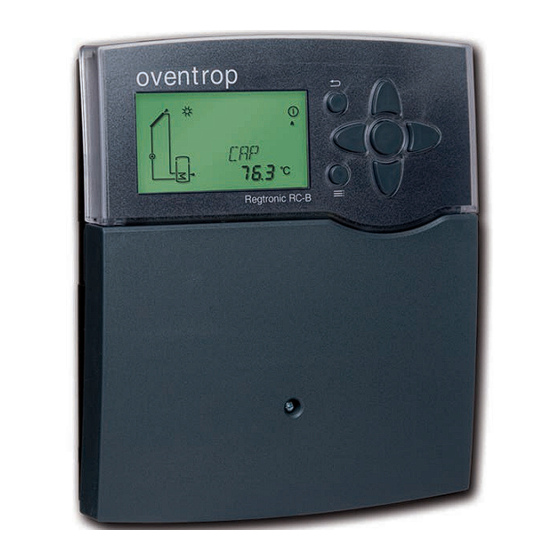

Regtronic RC-B
Notice d'installation et d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour oventrop Regtronic RC-B

Sommaire des Matières pour oventrop Regtronic RC-B

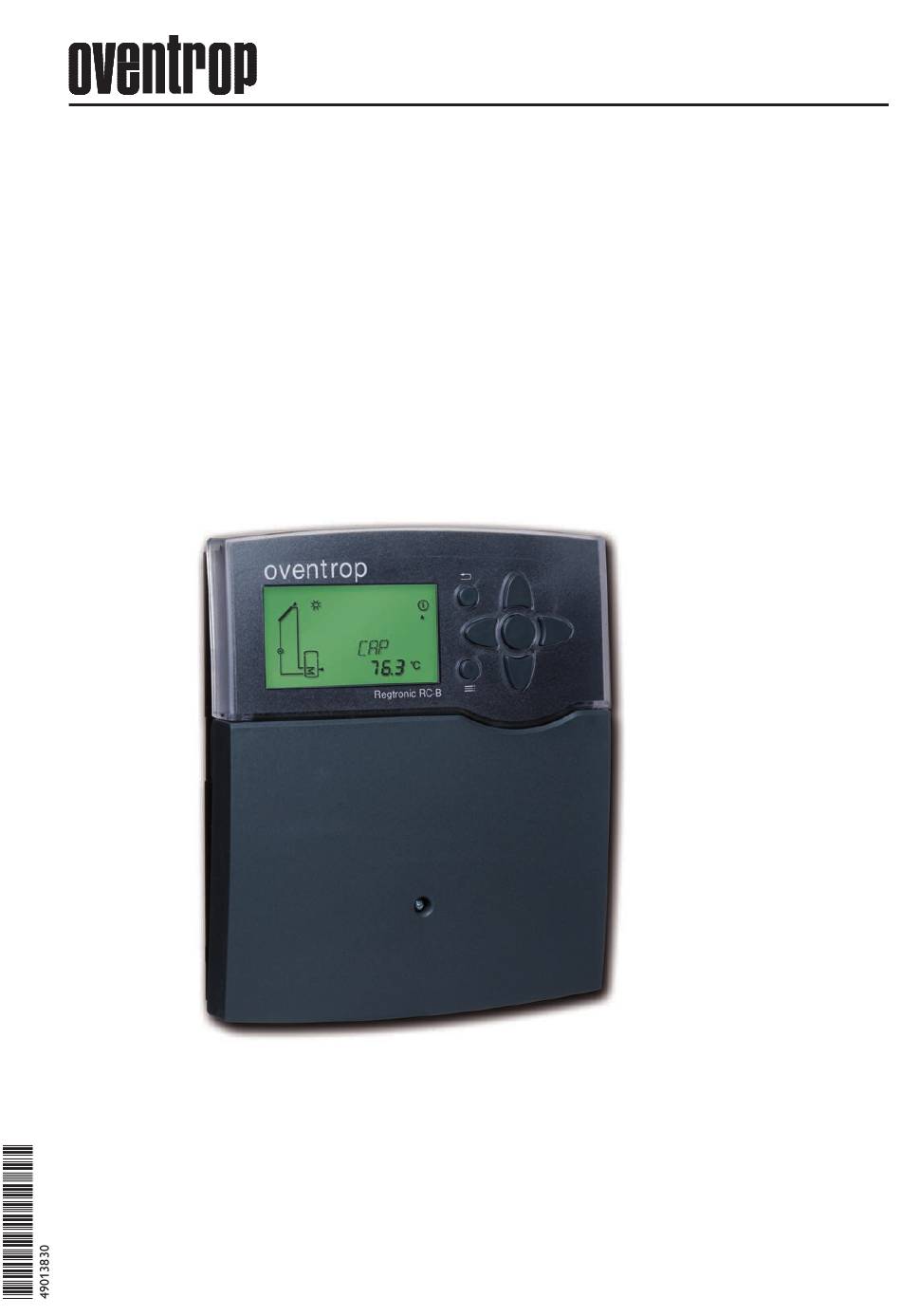

  • Page 1 Robinetterie «haut de gamme» + Systèmes Regtronic RC-B Notice d’installation et d’utilisation...

  • Page 2: Table Des Matières

    Sommaire Vue d’ensemble ..........3 Fonctions et options ........75 Installation ............4 Menu « Etat » ............75 Montage ..............4 Canaux de réglage ..........78 Branchement électrique .........4 Vue d'ensemble des options et de leurs pa- Communication de données / bus .......6 ramètres ..............

  • Page 3: Vue D'ensemble

    • S-Bus • Alimentation à découpage à faible consomma- tion électrique Contenu de la livraison : 1 Regtronic RC-B 1 sachet d’accessoires 3 vis et chevilles 8 serre-fi ls et vis La version complète inclut également: 1 sonde FKP6 3 sondes FRP6 Nota bene Pour plus d’accessoires, voir page 101...

  • Page 4: Installation

    Installation Risque de décharges élec- AVERTISSEMENT ! triques ! Montage C o m p o s a n t s s o u s t e n s i o n à l’intérieur de l’appareil ! Î Débranchez celui-ci du réseau électrique avant de l’ouvrir ! Nota bene Les champs électromagnétiques puissants...
  • Page 5 L’alimentation électrique du régulateur doit être assurée par Risque de décharges élec- AVERTISSEMENT ! un câble. La tension d’alimentation doit être comprise entre triques ! 100 et 240 V~ (50 ... 60 Hz). C o m p o s a n t s s o u s t e n s i o n à Le régulateur est équipé...

  • Page 6: Communication De Données / Bus

    Communication de données / bus Le régulateur est doté de l’interface S-Bus lui permettant de communiquer avec des modules externes et d’alimenter ceux-ci en énergie électrique. La connexion du régulateur à d’autres modules s’effectue par le biais des bornes S-Bus et GND sans tenir compte de la polarité...

  • Page 7: Vue D'ensemble Des Systèmes De Base

    Vue d’ensemble des systèmes de base Système de chauffage solaire Système de chauffage solaire Système de chauffage solaire Système de chauffage solaire standard à 1 réservoir avec 2 réservoirs et 1 échan- avec 1 réservoir et chauffage avec 1 réservoir et 1 vanne à (page 9) geur de chaleur (page 11) d’appoint (page 13)
  • Page 8 Système de chauffage solaire Système de chauffage solaire Système de chauffage solaire Système de chauffage solaire avec capteurs est/ouest et avec 1 réservoir stratifié et avec capteurs est/ouest et 2 avec capteurs est/ouest, 1 augmentation du retour capteurs est/ouest (page 53) réservoirs (fonctionnement réservoir stratifié...

  • Page 9: Schémas De Système

    Schémas de système Système 1 Système de chauffage solaire standard à 1 réservoir met en route et le réservoir est chauffé jusqu’à ce que sa Le régulateur surveille la température mesurée par les sondes S1 (capteur) et S2 (réservoir). Dès que la différence température atteigne la valeur de désactivation ou le seuil de température entre ces deux sondes est supérieure ou maximal prédéfinis.
  • Page 10 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée ORC** Option refroidissement du capteur CMAX 110 °C Température maximale du capteur OCMN Option seuil minimal du capteur CMIN 10 °C Température minimale du capteur Option capteurs à...
  • Page 11 Système 2 Système de chauffage solaire avec 2 réservoirs et fonction d’échange de chaleur égale à la valeur d’activation préétablie, la pompe (R1) se met en route et le réservoir est chauffé jusqu’à ce que sa Le régulateur surveille la température mesurée par les température atteigne la valeur de désactivation ou le seuil sondes S1 (capteur) et S2 (réservoir).
  • Page 12 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée LIMC 130 °C Température de désactivation de sécurité du capteur ORC** Option refroidissement du capteur CMAX 110 °C Température maximale du capteur OCMN Option seuil minimal du capteur CMIN Température minimale du capteur Option capteurs à...
  • Page 13 Système 3 Système de chauffage solaire avec 1 réservoir et chauffage d’appoint maximal prédéfinis. L’appoint ECS (R4) se réalise à travers la Le régulateur surveille la température mesurée par les fonction thermostat (S3). Dès que la température mesurée sondes S1 (capteur) et S2 (réservoir). Dès que la différence par la sonde S3 atteint la valeur d’activation définie pour de température entre ces deux sondes est supérieure ou l’appoint, celui-ci se met en route.
  • Page 14 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée LIMC 130 °C Température de désactivation de sécurité du capteur ORC** Option refroidissement du capteur CMAX 110 °C Température maximale du capteur OCMN Option seuil minimal du capteur CMIN 10 °C Température minimale du capteur...
  • Page 15 Système 4 Système de chauffage solaire avec 1 réservoir et 1 vanne à 3 voies pour le chauffage par couches du réservoir Le régulateur compare la température mesurée par la son- (selon le cas) du réservoir chauffée par le biais de la vanne de S1 à...
  • Page 16 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée DT2F Différence de température de désactivation 2 DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX Seuil maximal du réservoir 2 RES2 Chauffage du réservoir 2 CAP >...
  • Page 17 Système 5 Système de chauffage solaire avec 2 réservoirs, 1 pompe, 3 sondes, 1 vanne à 3 voies et fonctionnement par vanne celle-ci est activée et le réservoir concerné chauffé par le Le régulateur compare la température mesurée par la sonde S1 à...
  • Page 18 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée DT2F Différence de température de désactivation 2 DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX 60 °C Seuil maximal du réservoir 2 S2RMX Sonde de référence pour le seuil maximal du réservoir 2...
  • Page 19 Système 6 Système de chauffage solaire avec 2 réservoirs et fonction nement par pompe Le régulateur compare la température mesurée par la sonde R2), celle-ci est activée et le réservoir concerné chauffé par le biais de la vanne (R3) au plus jusqu’au seuil maximal défini. S1 à...
  • Page 20 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX 60 °C Seuil maximal du réservoir 2 S2RMX Sonde de référence pour le seuil maximal du réservoir 2 RES2 Chauffage du réservoir 2...
  • Page 21 Système 7 Système de chauffage solaire avec capteurs est/ouest Le régulateur compare la température du capteur mesurée ces sondes est supérieure aux valeurs définies pour la mise par les sondes S1 et S5 à celle mesurée par la sonde du en marche de la pompe (R1, R2), celle-ci est activée et le réservoir S2.
  • Page 22 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée OCMN1 Option seuil minimal du capteur 1 CMIN1 10 °C Température minimale du capteur 1 OCT1 Option capteurs à tubes 1 CTDE1 07:00 Début capteurs à tubes 1 CTFI1 19:00 Fin capteurs à...
  • Page 23 Système 8 Système de chauffage solaire avec 1 réservoir et appoint par chaudière à combustible solide Le régulateur compare la température mesurée par la sonde chauffé jusqu’à ce que sa température atteigne la valeur de désactivation ou le seuil maximal prédéfinis. L’appoint est du capteur S1 à...
  • Page 24 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée LIMC 130 °C Température de désactivation de sécurité du capteur ORC** Option refroidissement du capteur CMAX 110 °C Température maximale du capteur OCMN Option seuil minimal du capteur CMIN 10 °C Température minimale du capteur...
  • Page 25 Système 9 Système de chauffage solaire avec 1 réservoir et augmentation de la température du retour Le régulateur compare la température mesurée par la sonde chauffé jusqu’à ce que sa température atteigne la valeur de désactivation ou le seuil maximal prédéfinis. L’augmentation du capteur S1 à...
  • Page 26 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée LIMC 130 °C Température de désactivation de sécurité du capteur ORC** Option refroidissement du capteur CMAX 110 °C Température maximale du capteur OCMN Option seuil minimal du capteur CMIN 10 °C Température minimale du capteur...
  • Page 27 Système 10 Système de chauffage solaire avec 1 réservoir, augmentation de la température du retour et appoint thermostatique désactivation ou le seuil maximal prédéfinis. L'augmentation Le régulateur compare la température mesurée par la sonde du capteur S1 à celle mesurée par la sonde du réservoir de la température du retour est réalisée à...
  • Page 28 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée LIMC 130 °C Température de désactivation de sécurité du capteur ORC** Option refroidissement du capteur CMAX 110 °C Température maximale du capteur OCMN Option seuil minimal du capteur CMIN 10 °C Température minimale du capteur...
  • Page 29 Système 11 Système de chauffage solaire avec 1 réservoir stratifié et fonction d’échange de chaleur Le régulateur compare la température mesurée par la sonde S1 La fonction « Chauffage par priorité » permet de chauffer la partie à celle mesurée par les sondes S2 et S3. Dès que la différence de supérieure du réservoir en premier.
  • Page 30 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée RES2 Chauffage du réservoir 2 CAP > Capteur LIMC 130 °C Température de désactivation de sécurité du capteur ORC** Option refroidissement du capteur CMAX 110 °C Température maximale du capteur OCMN Option seuil minimal du capteur...
  • Page 31 Système 12 Système de chauffage solaire avec 1 réservoir stratifié et appoint thermostatique Le régulateur compare la température mesurée par la sonde S1 réservoir chauffée par le biais de la vanne (R3) au plus jusqu’au seuil maximal défini. La fonction « Chauffage par priorité » per- à...
  • Page 32 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée CAP > Capteur LIMC 130 °C Température de désactivation de sécurité du capteur ORC** Option refroidissement du capteur CMAX 110 °C Température maximale du capteur OCMN Option seuil minimal du capteur CMIN...
  • Page 33 Système 13 Système de chauffage solaire avec 1 réservoir stratifié et appoint par chaudière à combustible solide Le régulateur compare la température mesurée par la sonde au plus jusqu’au seuil maximal défini. La fonction « Chauffage S1 à celle mesurée par les sondes S2 et S3. Dès que la diffé- par priorité...
  • Page 34 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée RES2 Chauffage du réservoir 2 CAP > Capteur LIMC 130 °C Température de désactivation de sécurité du capteur 80 ORC** Option refroidissement du capteur CMAX 110 °C Température maximale du capteur OCMN...
  • Page 35 Système 14 Système de chauffage solaire avec 1 réservoir stratifié et augmentation de la température du retour Le régulateur compare la température mesurée par la sonde S1 seuil maximal défini. La fonction « Chauffage par priorité » per- à celle mesurée par les sondes S2 et S3. Dès que la différence met de chauffer la partie supérieure du réservoir en premier.
  • Page 36 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX 60 °C Seuil maximal du réservoir 2 RES2 Chauffage du réservoir 2 CAP > Capteur LIMC 130 °C...
  • Page 37 Système 15 Système de chauffage solaire avec 1 réservoir stratifié et appoint par soutien au circuit de chauffage Le régulateur compare la température mesurée par la sonde par priorité » permet de chauffer la partie supérieure du S1 à celle mesurée par les sondes S2 et S3. Dès que la diffé- réservoir en premier.
  • Page 38 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée CHAU2 > Chauffage 2 DT2O Différence de température d'activation 2 DT2F Différence de température de désactivation 2 78 DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX...
  • Page 39 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée MAN> Mode manuel MAN1 Auto Mode manuel 1 MAN2 Auto Mode manuel 2 MAN3 Auto Mode manuel 3 MAN4 Auto Mode manuel 4 ANBL> Option antiblocage ODEST>...
  • Page 40 Système 16 Système de chauffage solaire avec 2 réservoirs, fonction d’échange de chaleur et fonction nement par vanne Le régulateur compare la température mesurée par la sonde biais de la vanne (R3) au plus jusqu’au seuil maximal défini. S1 à celle mesurée par les sondes S2 et S4. Dès que la diffé- Le premier réservoir est chauffé...
  • Page 41 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée CAP > Capteur LIMC 130 °C Température de désactivation de sécurité du capteur 80 ORC** Option refroidissement du capteur CMAX 110 °C Température maximale du capteur OCMN Option seuil minimal du capteur CMIN...
  • Page 42 Système 17 Système de chauffage solaire avec 2 réservoirs, fonction d’échange de chaleur et fonction nement par pompe Le régulateur compare la température mesurée par la sonde plus jusqu’au seuil maximal défini. Le premier réservoir est S1 à celle mesurée par les sondes S2 et S4. Dès que la diffé- chauffé...
  • Page 43 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX 60 °C Seuil maximal du réservoir 2 S2RMX Sonde de référence pour le seuil maximal du réservoir 2 RES2 Chauffage du réservoir 2...
  • Page 44 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée MAN3 Auto Mode manuel 3 MAN4 Auto Mode manuel 4 ANBL> Option antiblocage ODEST> Option désinfection thermique ORPAR> Option relais parallèle OCAL> Option bilan thermique GFDS>...
  • Page 45 Système 18 Système de chauffage solaire avec capteurs est/ouest et fonction d’échange de chaleur Le régulateur compare la température mesurée par les deux est activée seule ou en même temps que la deuxième pompe sondes du capteur S1 et S5 à celle mesurée par la sonde du et le réservoir est chauffé.
  • Page 46 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée CMAX1 110 °C Température maximale du capteur 1 OCMN1 Option seuil minimal du capteur 1 CMIN1 10 °C Température minimale du capteur 1 OCT1 Option capteurs à tubes 1 CTDE1 07:00 Début capteurs à...
  • Page 47 Système 19 Système de chauffage solaire avec capteurs est/ouest et appoint thermostatique Le régulateur compare la température mesurée par les deux définies pour la mise en marche de la pompe (R1, R2), celle- sondes du capteur S1 et S5 à celle mesurée par la sonde du ci est activée seule ou en même temps que la deuxième réservoir S2.
  • Page 48 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée OCMN1 Option seuil minimal du capteur 1 CMIN1 10 °C Température minimale du capteur 1 OCT1 Option capteurs à tubes 1 CTDE1 07:00 Début capteurs à tubes 1 CTFI1 19:00 Fin capteurs à...
  • Page 49 Système 20 Système de chauffage solaire avec capteurs est/ouest, appoint thermostatique et augmentation du retour Le régulateur compare la température mesurée par les deux pompe et le réservoir est chauffé. sondes du capteur S1 et S5 à celle mesurée par la sonde du L’augmentation de la température du retour (soutien au chauffage) est réalisée à...
  • Page 50 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée CMIN1 10 °C Température minimale du capteur 1 OCT1 Option capteurs à tubes 1 CTDE1 07:00 Début capteurs à tubes 1 CTFI1 19:00 Fin capteurs à tubes 1 CTMA1 30 s Temps de fonctionnement des capteurs à...
  • Page 51 Système 21 Système de chauffage solaire avec capteurs est/ouest et augmentation de la température du retour Le régulateur compare la température mesurée par les deux sondes temps que la deuxiè me pompe et le réservoir est chauffé. du capteur S1 et S5 à celle mesurée par la sonde du réservoir S2. L’augmentation de la température du retour (soutien au chauffage) Dès que la différence de température entre S2 et l'une des sondes est réalisée à...
  • Page 52 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée OCT1 Option capteurs à tubes 1 CTDE1 07:00 Début capteurs à tubes 1 CTFI1 19:00 Fin capteurs à tubes 1 CTMA1 30 s Temps de fonctionnement des capteurs à tubes 1 CTIP1 30 min...
  • Page 53 Système 22 Système de chauffage solaire avec 1 réservoir stratifié et capteurs est/ouest Le régulateur compare la température mesurée par les deux temps que la deuxième pompe et la partie supérieure ou sondes du capteur S1 et S5 à celle mesurée par les sondes inférieure (selon le cas) du réservoir est chauffée par le du réservoir S2 et S3.
  • Page 54 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée DT2O Différence de température d'activation 2 DT2F Différence de température de désactivation 2 78 DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX 60 °C Seuil maximal du réservoir 2...
  • Page 55 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée POMP3 OnOF Type de commande pompe 3 MAN> Mode manuel MAN1 Auto Mode manuel 1 MAN2 Auto Mode manuel 2 MAN3 Auto Mode manuel 3 MAN4 Auto Mode manuel 4...
  • Page 56 Système 23 Système de chauffage solaire avec 2 réservoirs et capteurs est/ouest (fonctionnement par vanne) Le régulateur compare la température mesurée par les deux marche de la pompe (R1, R2), celle-ci est activée seule ou sondes du capteur S1 et S5 à celle mesurée par les sondes en même temps que la deuxième pompe et le réservoir est S2 et S3.
  • Page 57 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée CHAU2 > Chauffage 2 DT2O Différence de température d'activation 2 DT2F Différence de température de désactivation 2 78 DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX...
  • Page 58 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée POMP1 Type de commande pompe 1 POMP2 Type de commande pompe 2 POMP3 OnOF Type de commande pompe 3 MAN> Mode manuel MAN1 Auto Mode manuel 1 MAN2 Auto Mode manuel 2...
  • Page 59 Système 24 Système de chauffage solaire avec 1 réservoir stratifié, capteurs est/ouest et fonction d’échange de chaleur Le régulateur compare la température mesurée par les deux ou inférieure (selon le cas) du réservoir est chauffée par le sondes du capteur S1 et S5 à celle mesurée par les sondes biais de la vanne (R3) au plus jusqu’au seuil maximal défini.
  • Page 60 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée CHAU2 > Chauffage 2 DT2O Différence de température d'activation 2 DT2F Différence de température de désactivation 2 78 DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX...
  • Page 61 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée DT3N 10 K Différence de température nominale AUG3 Augmentation MAX3O 60 °C Température d'activation (seuil maximal) MAX3O 58 °C Température de désactivation (seuil maxi- mal) MIN3O 5 °C Température d'activation (seuil minimal)
  • Page 62 Système 25 Système de chauffage solaire avec 1 réservoir stratifié, capteurs est/ouest et appoint thermostatique Le régulateur compare la température mesurée par les deux tie supérieure ou inférieure (selon le cas) du réservoir est sondes du capteur S1 et S5 à celle mesurée par les sondes chauffée par le biais de la vanne (R3) au plus jusqu’au seuil du réservoir S2 et S3.
  • Page 63 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée CHAU2 > Chauffage 2 DT2O Différence de température d'activation 2 DT2F Différence de température de désactivation 2 DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX...
  • Page 64 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée 00:00 Temps de désactivation 2 00:00 Temps d'activation 3 00:00 Temps de désactivation 3 POMP> Vitesse POMP1 Type de commande pompe 1 POMP2 Type de commande pompe 2 POMP3 OnOF Type de commande pompe 3...
  • Page 65 Système 26 Système de chauffage solaire avec 1 réservoir stratifié, capteurs est/ouest et appoint par chaudière à combustible solide Le régulateur compare la température mesurée par les deux chauffée par le biais de la vanne (R4) au plus jusqu’au seuil sondes du capteur S1 et S5 à...
  • Page 66 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée CHAU2 > Chauffage 2 DT2O Différence de température d'activation 2 DT2F Différence de température de désactivation 2 DT2N 10 K Différence de température nominale 2 AUG2 Augmentation 2 R2MAX...
  • Page 67 Canaux de réglage Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée MAX3F 58 °C Température de désactivation (seuil maximal) MIN3O 60 °C Température d'activation (seuil minimal) MIN3F 65 °C Température de désactivation (seuil minimal) S2DT3 Sonde de référence de la source froide POMP >...
  • Page 68 Connexion électrique des pompes à haute efficacité énergétique (pompes HE) Le réglage de vitesse des pompes HE s'effectue à travers un Il est indispensable de choisir un type de commande PWM signal PWM. Lesdites pompes doivent être connectées aussi dans le canal de réglage POMP. bien à...

  • Page 69: Commande Et Fonctionnement

    Commande et fonctionnement Le régulateur se commande à travers les 7 touches Touches situées à droite de l'écran; celles-ci servent à réaliser les opérations suivantes : touche - déplacer le curseur vers le haut touche - déplacer le curseur vers le bas touche - augmenter des valeurs touche...

  • Page 70: Ecran System-Monitoring

    Nota bene Menu Certaines lignes de menu dépendent du sys tème Le mot PUSH situé au-dessous d'une ligne de menu indique sélectionné et des options choisies et sont, de ce qu'il est possible d'accéder au sous-menu corres pondant en fait, susceptibles d'être masquées. appuyant sur la touche .

  • Page 71: Symboles

    Affichage du schéma de système Le schéma de système est composé de plusieurs symboles correspondant aux différents composants du système sélec- tionné. Ces symboles s'affichent de manière fixe, clignotent ou sont masqués selon l'état de fonctionnement du système de chauffage. sonde supérieure sondes du réservoir...

  • Page 72: Menu « Etat

    Menu « Etat » En mode de fonctionnement dit normal, l'écran affiche toujours le menu « Etat ». Celui-ci contient les valeurs énoncées dans le tableau ci-dessous. Ledit menu indique également les messages de panne (cf. chapitre 9). Abréviation Signification Abréviation Signification affichée...

  • Page 73: Première Mise En Route Du Régulateur

    Première mise en route du régulateur Branchez le régulateur au réseau après avoir rempli Lors de la première mise en route du régulateur et après l'installation de chauffage et une fois que celle-ci est prête chaque réinitialisation, un menu dit de « Mise en route » à...
  • Page 74 7. Chauffage du réservoir 2 : Î Activez ou désactivez le chauffage du réservoir 2. Nota bene L'activation ou la désactivation du chauffage du 2ème réservoir est uniquement possible en cas de sélection prélable d'un système à 2 réservoirs ou d'un système à 1 réservoir stratifi é dans le sous-canal INST.

  • Page 75: Fonctions Et Options

    Fonctions et options Nota bene Certains paramètres et canaux de réglage dé- Menu « Etat » pendent du système et des fonctions/options préalablement sélectionnés et ne s'affichent qu'en cas de saisie préalable du code « Expert ». Affi chage de la durée de l'antiblocage Antiblocage Afi...
  • Page 76 Affi chage d'autres températures Ce canal indique la température actuelle mesurée par une sonde. L'affi chage des différentes températures dépend du TCCS, TRCC, TRAR, système préalablement sélectionné. TDCAL, TRCAL • TCCS : température chaudière combustible solide TSDE (RPS), TSRE (VFS) •...
  • Page 77 Affi chage de la quantité de chaleur récupérée Ce canal indique la quantité de chaleur récupérée par le système lorsque l'option « Bilan thermique » est activée. kWh/MWh La quantité de chaleur récupérée se mesure à l'aide du débit Quantité de chaleur en kWh et de la température mesurée par les sondes de référence / MWh S1 (départ) et S4 (retour).

  • Page 78: Canaux De Réglage

    Canaux de réglage Nota bene Lors de la première mise en marche du régulateur, exécutez le menu « Mise en route » et sélection- nez un système. A défaut de sélection préalable de système, tous les réglages effectués seront effacés Choix du schéma de système souhaité...
  • Page 79 Sonde température maximale du réservoir Sélectionnez la sonde que vous souhaitez utiliser pour réaliser cette fonction. Seule la température mesurée par CHAU(1,2) / SR(1,2)MAX la sonde choisie sera prise en compte pour désactiver le Sonde température maxi- chauffage du réservoir. Si vous choisissez S3, la fonction male du réservoir différentielle sera tout de même réalisée en fonction de la Plage de réglage :...
  • Page 80 Désactivation de sécurité du capteur CAP(1,2) / LIMC(1,2) Lorsque la température du capteur dépasse la valeur limite préétablie (LIMC / LIMC1 / LIMC2), la pompe solaire Température limite du capteur s'arrête (R1 / R2) afin d'éviter tout dommage des com- Plage de réglage : 80 ...
  • Page 81 Fonction de capteur à tubes sous vide Cette fonction tient compte de la position défavorable des sondes, par exemple dans le cas de sondes placées sur un CAP / OCT (1, 2) capteur à tubes sous vide. Fonction de capteur à tubes Cette fonction reste activée pendant une plage horaire sous vide préalablement défi...
  • Page 82 Nota bene CAP (1) / OFAC / TAG O Cette fonction n'ayant à sa disposition que la Température antigel ON quantité de chaleur limitée du réservoir, il est Plage de réglage : -40 ... +8 °C conseillé de l'utiliser uniquement dans des ré- Réglage par défaut : 4 °C gions où...
  • Page 83 Option température nominale du réservoir Le chauffage par ordre de priorité comprend également les LOGIC / PRIO / ORN options décrites ci-dessous. Option température nominale L'option « Température nominale du réservoir » du réservoir (ORN) est disponible dans les sys tèmes à 2 réservoirs. Sélection : ON / OFF Elle sert, dans un premier temps, à...
  • Page 84 Fonctionnement par pause Cette fonction active la pompe en tenant compte de la LOGIC / VITPP durée de réglage des vannes utilisées, c'est-à-dire avec un Vitesse de la pompe pendant certain de retard. la pause Le paramètre « Vitesse de la pompe pendant la pause » Sélection : ON / OFF permet de laisser sous tension le relais du réservoir chauffé...
  • Page 85 Durée de la condition nécessaire à l'activation de la pompe Le paramètre tDTO permet de défi nir la durée pendant LOGIC/ODB/tDTO laquelle la condition permettant d'activer la pompe devra Durée - être réunie pour que celle-ci se mette en route. Condition d'activation de la pompe Plage de réglage : 1 ...
  • Page 86 Refroidissement du système La fonction de refroidissement du système sert à maintenir REFR / ORSY l'installation solaire activée pendant une période prolongée. Elle Option de refroidissement ne tient pas compte du seuil maximal préétabli afi n d'alléger du système la contrainte thermique à laquelle sont soumis le capteur et le Plage de réglage : OFF / ON caloporteur lors de journées très ensoleillées.
  • Page 87 Fonctions « Echange de chaleur » / « Chaudière à combus tible solide » /« Augmentation température du retour » Ces fonctions fonctionnent indépendamment de la fonction DT3 / DT3O ∆T, avec un seuil maximal / minimal propre. Le canal DT3 Différence de température contient les paramètres DT3O / DT3F (différence de tem- d'activation...
  • Page 88 La fonction « Echange de chaleur » utilise la sonde S3 (TSR) DT3 / S2DT3 comme sonde de référence du réservoir 1 (source chaude) Sonde de référence du réser- et la sonde S4 ou S5 (S2DT3) comme sonde de référence voir 1: du réservoir 2 (source froide).
  • Page 89 La fonction thermostat inclut 3 plages horaires (t1 ... t3) TH / t1O pour son fonctionnement. Les heures d'activation et de Période d'activation 1 désactivation se règlent par intervalles de 15 minutes. Si Plage de réglage : 00:00...23:45 vous réglez l'activation et la désactivation à la même heure, Réglage par défaut : 06:00 la plage horaire ne fonctionnera pas.
  • Page 90 Option de désinfection thermique (ODEST) Cette fonction sert à endiguer la prolifération des légio- nelles dans la partie supérieure du réservoir en activant le chauffage d‘appoint. La sonde de référence de cette fonction est la sonde S3 ! Le relais de référence est le relais R2. Fonction de désinfection Cette fonction surveille la température de l'eau dans la thermique...
  • Page 91 La désinfection thermique peut être réalisée par le biais ODEST / TSDES de la sonde la mieux placée parmi celles proposées (S2, S3, Sonde désinfection ther- S4, S5). La sonde réglée par défaut est la sonde S3. mique Il est également possible de choisir un relais parmi ceux Plage de réglage : 2, 3, 4, 5 proposés (2, 3, 4).
  • Page 92 Antigel : OCAL / GEL% 0 : eau Teneur en antigel en %/vol 1 : glycol propylénique (GEL% est masqué en cas de 2 : glycol éthylénique réglage GELT 0 ou 3) 3 : Tyfocor LS / G-LS ® Plage de réglage: 20 ...
  • Page 93 Excès de pression Lorsque la pression du système dépasse le seuil maximal PRESS / OSURP SPRO préétabli, un message d'erreur s'affi che sur l'écran. Excès de pression Dès que la pression est inférieure ou égale au seuil minimal Plage de réglage : OFF / ON préétabli, la pompe est de nouveau disponible.
  • Page 94 Langue Canal de réglage de la langue du menu : LANG • dE : Deutsch (allemand) Langue • En : English (anglais) Plage de réglage : dE, En, Fr • Fr : Français Réglage par défaut : dE Carte mémoire SD Si vous utilisez une carte mémoire SD, le symbole s'affi...

  • Page 95: Vue D'ensemble Des Options Et De Leurs Pa- Ramètres

    Vue d'ensemble des options et de leurs paramètres Le tableau ci-dessous indique les options additionnelles et et fonctions choisies. Seuls les paramètres des options ayant été préalablement sélectionnées sont affichés. les paramètres leur correspondant. Lesdites options s'affichent sur l'écran du régulateur en fonction du schéma de système sélectionné...

  • Page 96: Code D'utilisateur Et Petit Menu « Réglages

    Canaux Canal Sous-canal 1 Sous-canal 2 Réglage par Valeur Signification Page défaut souhaitée OSURP Excès de pression SPRO Valeur d'activation excès de pression SPRF Valeur de désactivation excès de pression OMANQ Manque de pression MANQO Valeur d'activation manque de pression MANQF Valeur de désactivation manque de pression DATE >...

  • Page 97: Messages

    Messages En cas d'erreur dans le système, les touches disposées en En cas de sonde défectueuse, le système se désactive et un forme de croix clignotent en rouge, un message d'erreur message d'erreur (F) s'affiche sur l'écran. Le code d'erreur correspondant à...

  • Page 98: Détection D'erreurs

    Détection d'erreurs En cas de panne dans le système, un message d'erreur s'affiche sur l'écran du régulateur. fusible Les touches disposées en forme de croix clignotent en Risque de décharges élec- AVERTISSEMENT ! rouge. Le symbole apparaît sur l'écran et le symbole triques ! se met à...

  • Page 99: Divers

    Divers La pompe chauffe alors que la transmission thermique du La pompe démarre puis s'arrête soudainement, redémarre capteur au réservoir n'a pas lieu; les circuits départ et re- et s'arrête à nouveau, et ainsi de suite. tour sont aussi chaud l'un que l'autre; présence éventuel le de bulles d'aire dans le tuyau.
  • Page 100 Le réservoir se refroidit pendant la nuit. Vérifiez l‘état du clapet Vérifiez également les pompes ayant un rapport antiretour placé sur le tu- direct avec le réservoir yau de circulation de l‘eau solaire chaude - o.k. La pompe du circuit du capteur fonctionne-t-elle Vérifiez la fonction la nuit ?

  • Page 101: Index

    Index Fonctionnement par pause ........... 83 Affichage d‘autres températures ......... 76 Fonctions de refroidissement ..........84 Affichage de la période de chauffage ........77 Fonction ∆T................78 Affichage de la période de surveillance pour la désinfec- tion thermique ................. 77 Fonction thermostat ..............
  • Page 104 Sous réserve de modifications techniques. Vous trouverez une vue d’ensemble des interlocuteurs dans le monde 136039283 05/2014 entier sur www.oventrop.com...
