« R-Tronic » + « R-Con »
4.5.3 Raccordement électrique du récepteur radio « R-Con »
aux moteurs
DANGER
Risque de choc électrique !
Une décharge électrique peut se produire si le récepteur radio est
raccordé à l'alimentation électrique 230 V avant le câblage avec
les moteurs.
 Ne raccorder le récepteur radio à l'alimentation électrique
qu'en dernier lieu, c'est-à-dire après avoir terminé tous les
autres travaux de câblage.
 Avant le câblage des moteurs, vérifier que le récepteur radio
est hors tension.
 Si le récepteur radio est sous tension, le déconnecter du
réseau.
 Ne faire effectuer le montage du récepteur radio et les travaux
de câblage que par un électricien qualifié.

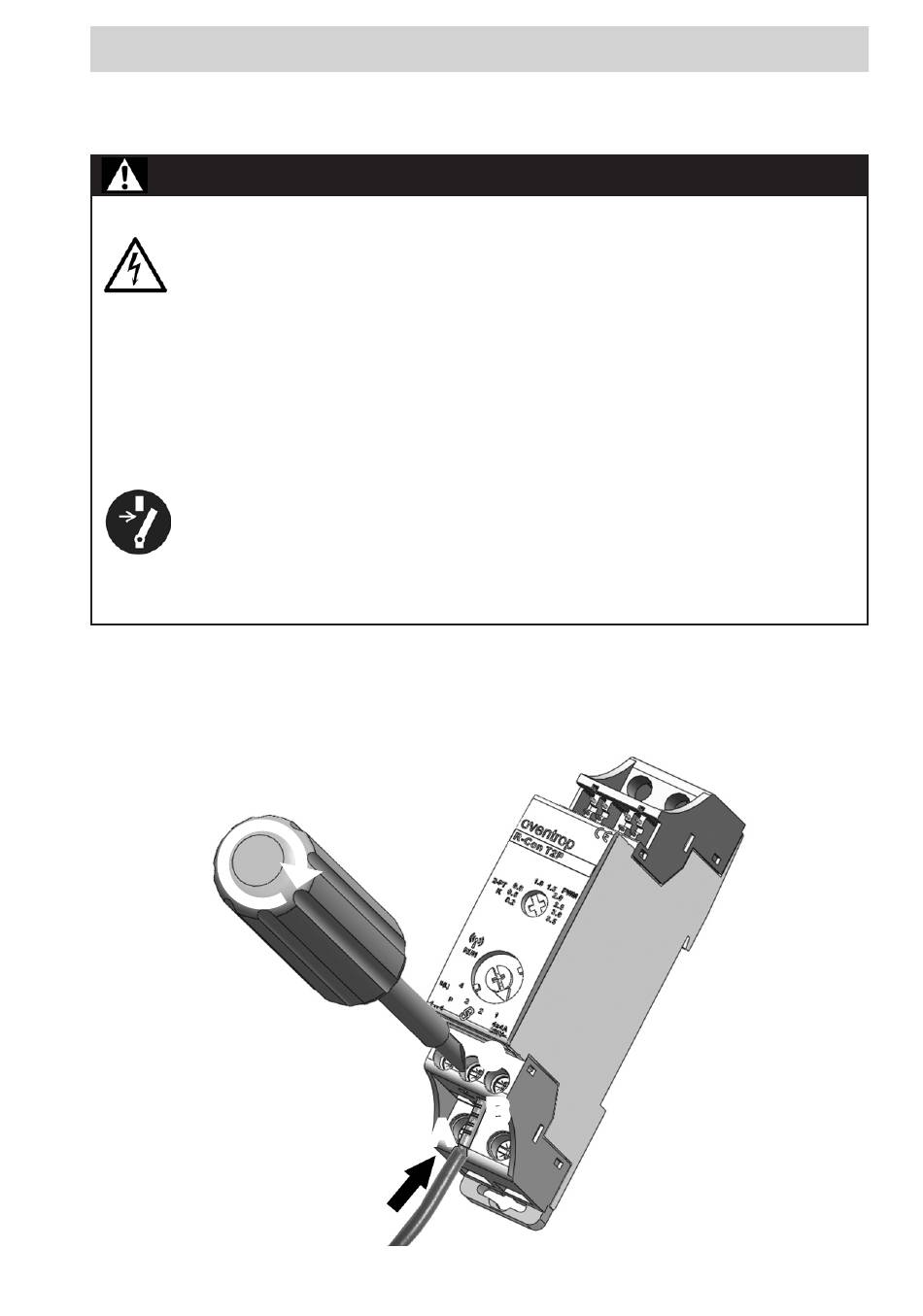

Pour le raccordement d'un moteur à un module de réglage, l'extrémité ou
le manchon du câble du moteur (A) est introduit dans une borne (B) du
module de réglage et fixé à l'aide de la vis frontale (C).
Montage & mise en service

C
B
A

(Fig. 14)
25
