« R-Tronic » + « R-Con »

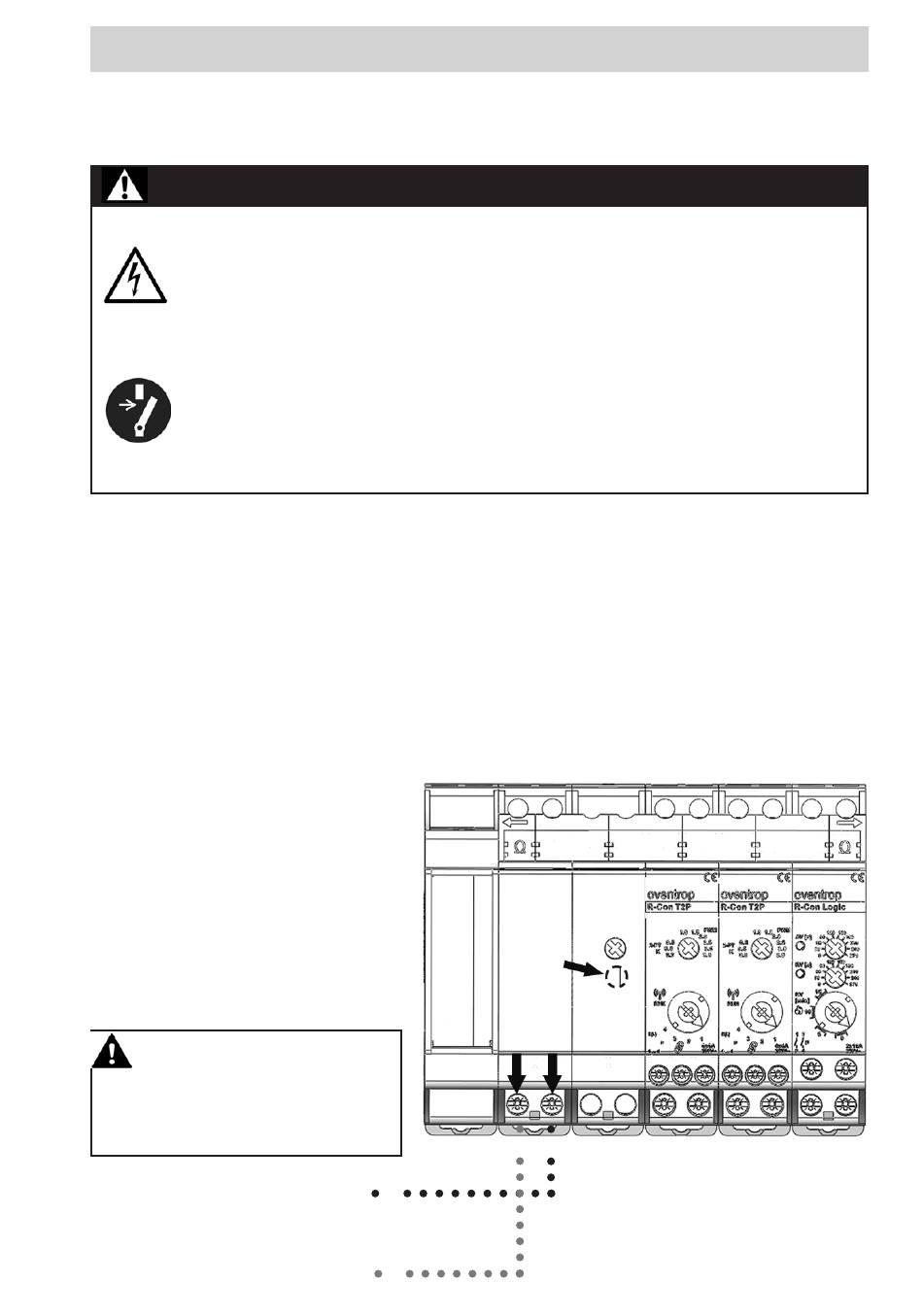

4.5.6 Raccordement du récepteur radio à l'alimentation
électrique 230 V
DANGER
Risque de choc électrique !
Risque de choc électrique en cas de contact avec des câbles sous
tension.
 Ne faire effectuer le raccordement du récepteur radio à
l'alimentation électrique 230 V que par un électricien qualifié.
 Les 5 règles de sécurité sont à respecter :
Déconnecter du réseau ; empêcher une remise en service
intempestive ; constater l'absence de tension ; raccorder à la terre
et court-circuiter ; couvrir des composants adjacents sous tension.
1. Mettre le circuit hors tension.
2. Réaliser la liaison électrique entre le bloc d'alimentation à encastrer et le
réseau électrique en raccordant les conducteurs L et N du branchement
230 V aux deux bornes du module radio portant le marquage
correspondant.
3. Mettre le circuit sous tension.
Le récepteur radio est raccordé à l'alimentation électrique et la LED du
X
récepteur radio clignote à des intervalles irréguliers.
AVERTISSEMENT
Le raccordement d'une
fiche deux pôles + terre est
interdit!
LED
N
L
230 V / 50-60 Hz
N
Montage & mise en service
L
(Fig. 24)
