Montage et mise en service
4.5 Montage du moteur radio « mote 320 »
NOTE
Le moteur « mote 320 » avec raccordement fileté M 30 x 1,5 se monte sans adaptateur
sur les ensembles à robinetterie intégrée et les robinets thermostatiques avec
raccordement fileté M 30 x 1,5. Pour le raccordement fileté M 30 x 1, un adaptateur
(réf. 1011445) est proposé par Oventrop. Prévoir une clé plate de 32 mm pour le
montage. Le moteur « mote 320 » avec fixation à griffes se monte sans adaptateur
sur les ensembles à robinetterie intégrée et les robinets thermostatiques avec fixation
à griffes de la société Danfoss, série RA et les raccords VHS.

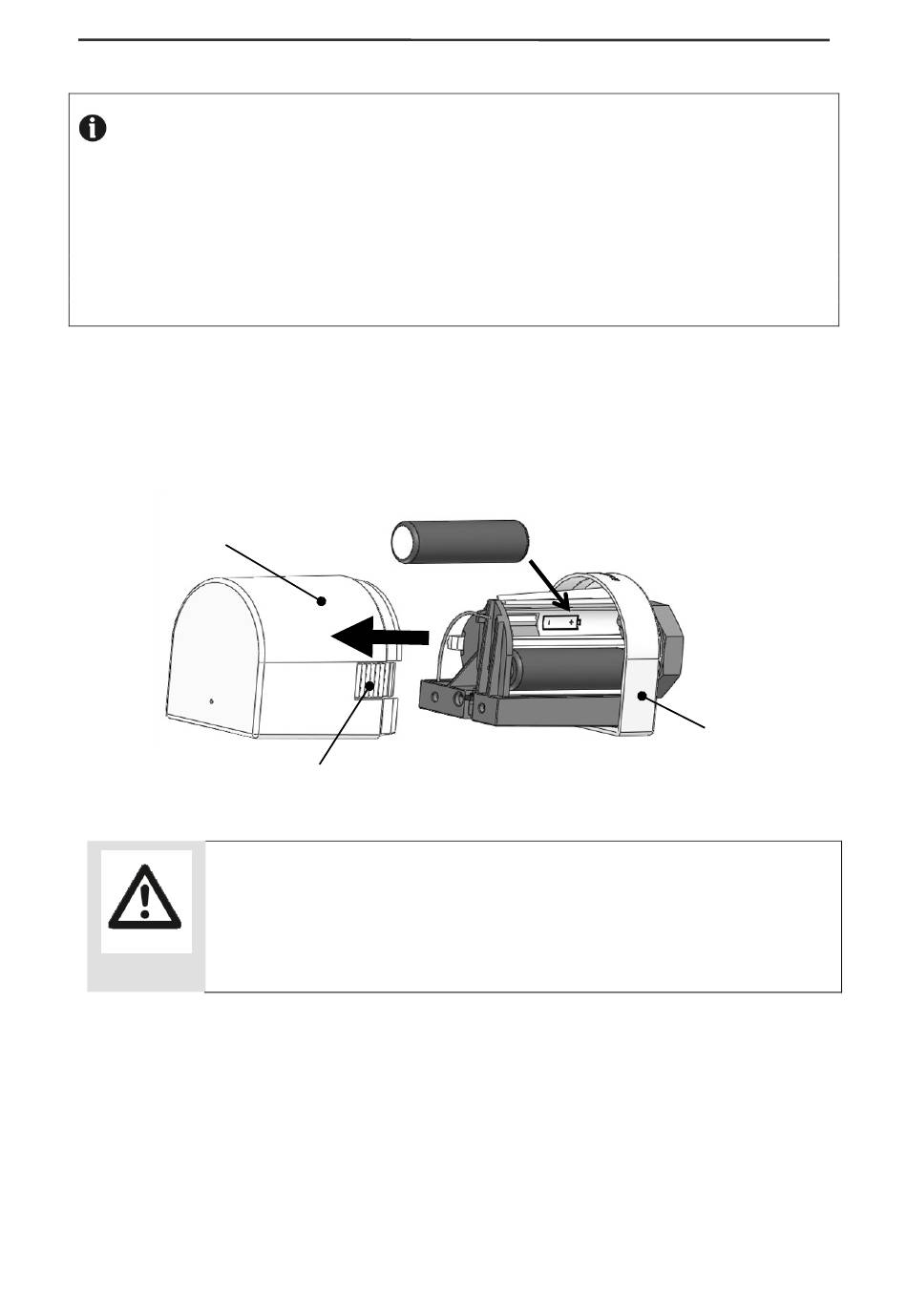

1. Enlever le couvercle du boîtier en appuyant sur les deux pattes de déblocage tout
en retirant le couvercle.
2. Insérer deux piles AA 1,5 V Mignon dans le compartiment pour piles.
Le positionnement des batteries est indiqué par les marquages +/-.
Couvercle du boîtier
Appuyer sur les pattes de déblocage tout en retirant le couvercle du boîtier
PRUDENCE
Risque de brûlure en cas de radiateur chaud !
Si le robinet de radiateur est ouvert, de l'eau chaude peut être admise dans
le radiateur pendant le montage.

3. Démonter le thermostat existant du radiateur en le dévissant du robinet. Il n'est pas
nécessaire de vidanger l'installation.
4. Visser le moteur sans couvercle sur le robinet de radiateur. Serrer l'écrou de
serrage avec une légère pression.
Observer que le moteur ouvre et ferme le robinet au moyen d'une « tige » mobile
(voir illustr. 11). En départ usine, la tige est en position retirée pour faciliter le
montage du moteur.
Si nécessaire, porter des gants de sécurité lors du montage.
- 18 sur 65 -
Insérer les piles
Moteur
(Fig. 9)
