« R-Tronic » + « R-Con »

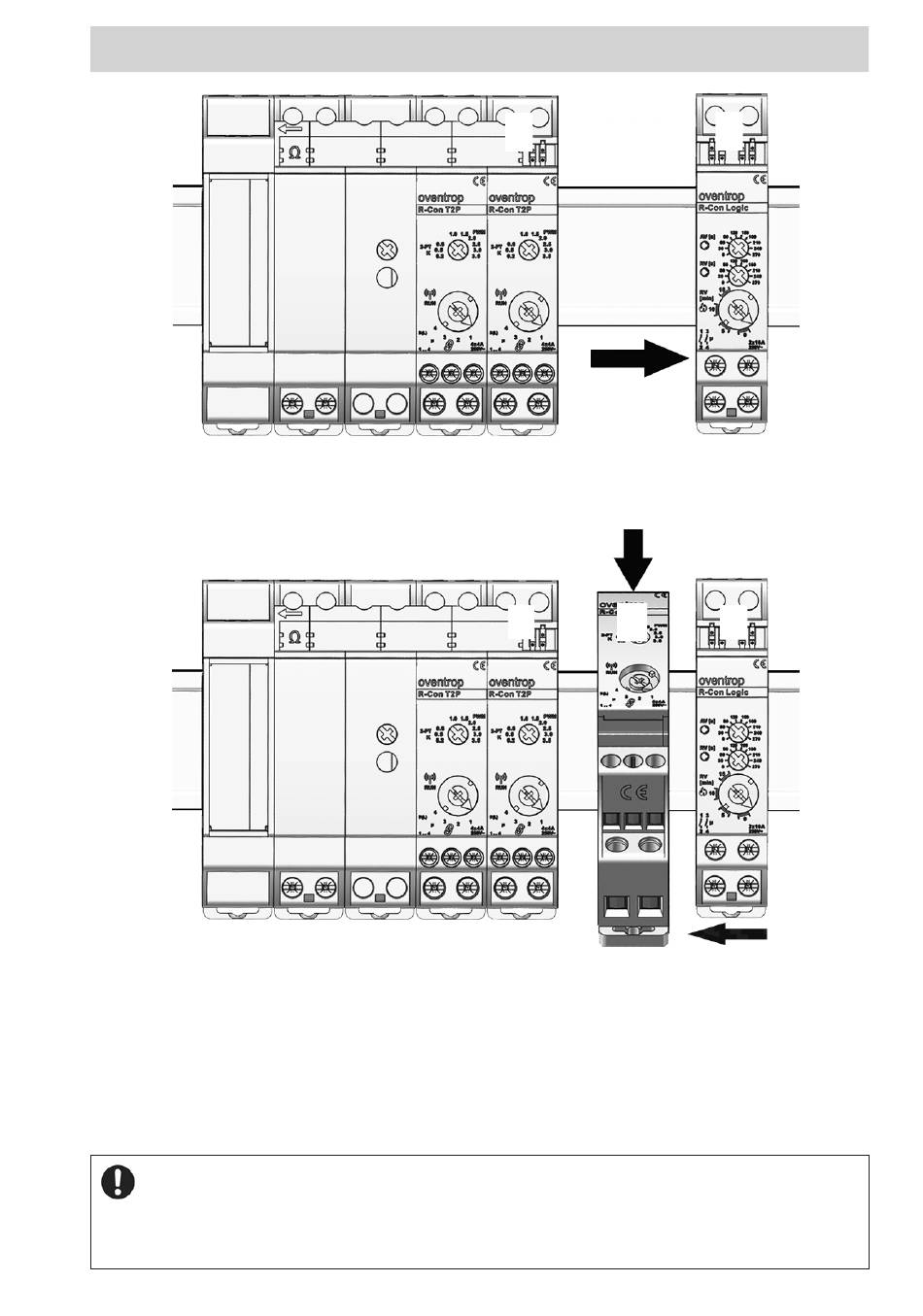

4. Accrocher le module d'extension (C) dans l'arête supérieure du rail de
support et le pousser contre le rail jusqu'à enclenchement.
5. Faire glisser le module B vers la gauche jusqu'à ce qu'il soit contre le
nouveau module C.
Placer tous les ponts enfichables 12 V (1) sur les bornes libres (3)
6.
pour raccorder les modules. Monter la pièce terminale (2) tout à droite
(voir Fig. 18).
Un module de réglage supplémentaire est raccordé au récepteur radio.
X
NOTE
Pour pouvoir utiliser les modules ajoutés, le récepteur radio doit être
reconfiguré.
Montage & mise en service
A
A C
(Fig. 19)
B
(Fig. 20)
B
