3.4 Panoramique vertical du projecteur

Tourner autour des axes de projection
15°
(C) Start point
Image 3-6

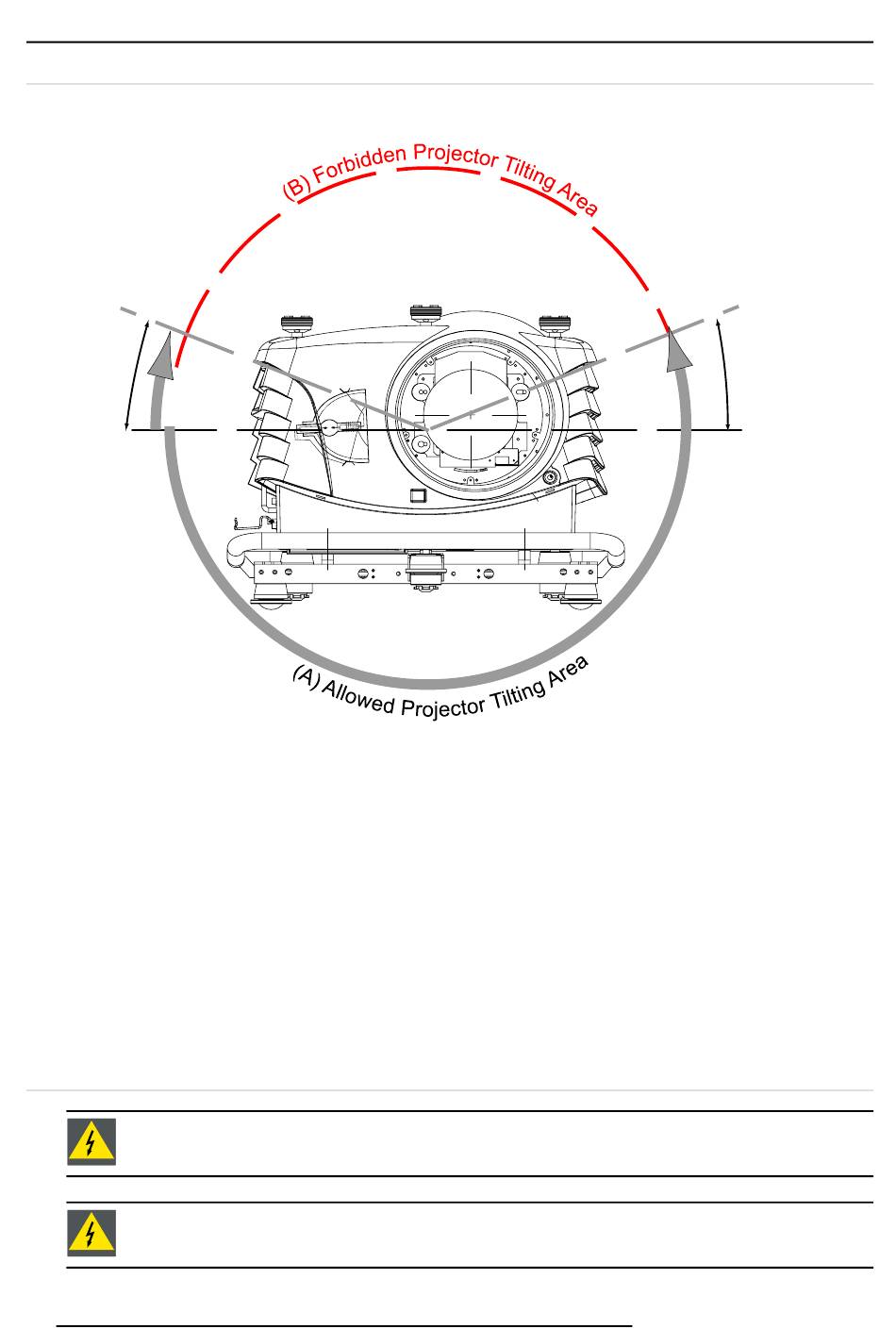

Schéma du panoramique vertical
A
Zone de panoramique vertical du projecteur autorisée
B
Zone de panoramique vertical du projecteur interdite
C
Point de départ
D
Axe de la lampe
E
Vue de face
Si l'on considère que le point de départ se trouve du côté de la lampe (côté de l'entrée), le panoramique vertical suivant est possible
:
15 ° maximum vers le haut
195 ° maximum vers le bas (indiqué par la zone de panoramique vertical du projecteur autorisée)
Panoramique vertical vers l'avant et vers l'arrière
Le panoramique vertical vers l'avant et vers l'arrière est autorisé.

3.5 Installation de la lampe de projection

A
TTENTION
tallation.
A
TTENTION
16
(E) FRONT VIEW
:
Débranchez le cordon d'alimentation de la prise murale avant de commencer la procédure d'ins-
:
L'installation de la lampe de projection doit être effectuée par une personne dûment qualifiée.
15°
(D)Lamp
Axis
R5976654F SLM R12+ 27/01/2005
