Lamp runtime is
105 hours
It is advisable to
adjust the Z-axis
of the lamp to
obtain maximum
light output
(see owners manual)
<ENTER> to confirm
Menu 3-1
L'utilisateur peut désormais ajuster l'axe vertical en effectuant la procédure suivante.
Pour réajuster...
1. Sur le côté des entrées, tournez la vis imperdable d'un quart de tour vers la gauche.
2. Retournez le capot vers le côté gauche et sortez-le. (image 3-15)
3. Démarrez le mode d'ajustement et sélectionnez Service. (menu 3-2)
4. Sélectionnez Lamp (Lampe). L'indication de l'axe vertical (menu lampe en mode service) sera utile au moment de tourner la vis
B. (menu 3-3)
5. Desserrez l'écrou A en fixant la vis réglable (B) dans sa position, à l'arrière du boîtier de la lampe (tournevis à douille 10).
(image 3-16, image 3-17)
6. Tournez lentement la vis B (image 3-16, , image 3-17 à l'aide d'une clé Allen de 3 mm, légèrement vers la droite jusqu'à ce que
la valeur maximale de l'indication Z-AXIS (axe vertical) du menu lampe soit atteinte.
7. Serrez l'écrou sur la vis réglable pour maintenir sa position (tournevis à douille 10).
ADJUSTMENT MODE
Select a path from below :
RANDOM ACCESS
INSTALLATION
SERVICE
Select with ↑ or ↓
then <ENTER>
<EXIT> to return
Menu 3-2

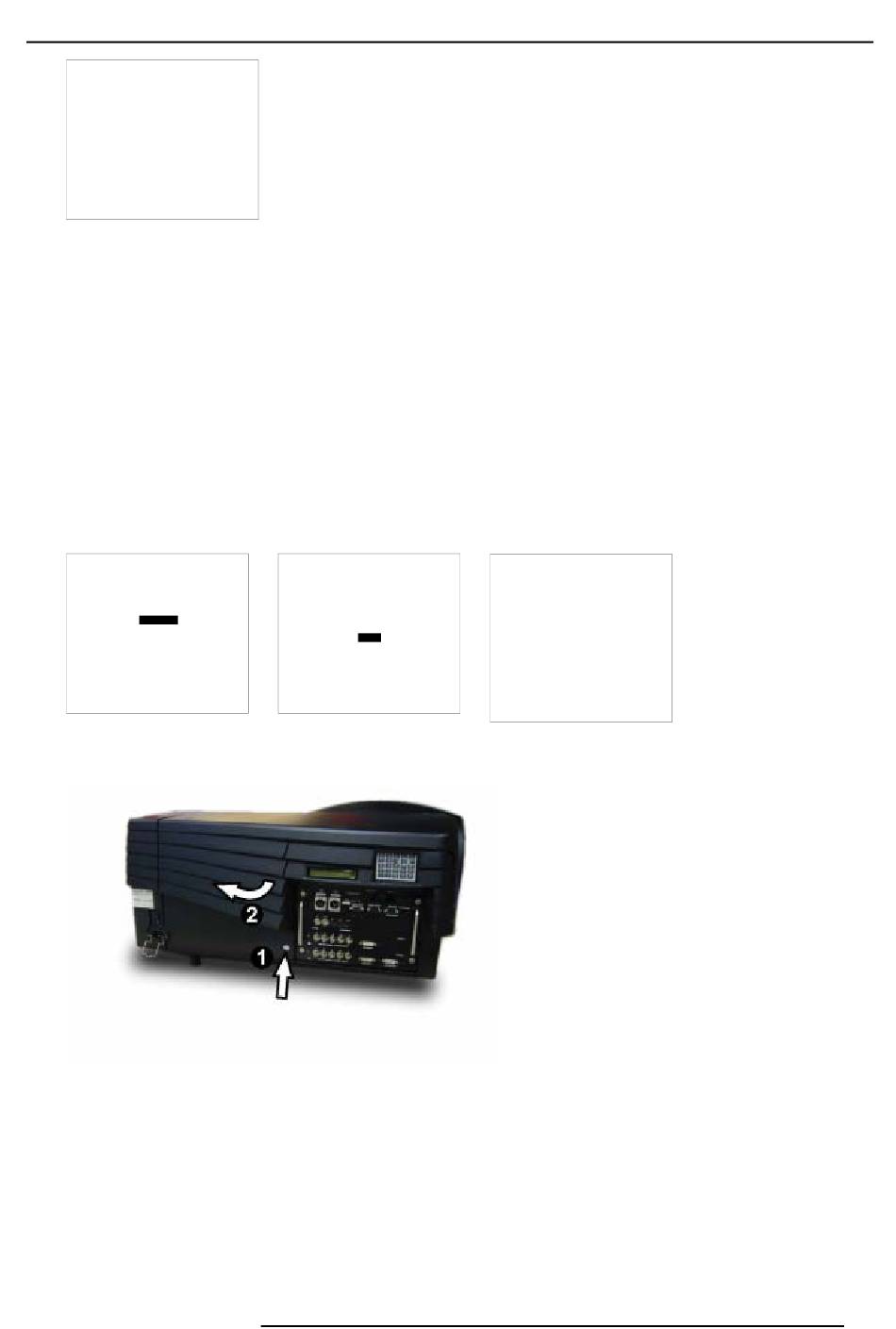

Image 3-15
Accès à l'ajustement de la lampe
R5976654F SLM R12+ 27/01/2005
SERVICE
IDENTIFICATION
CHANGE PASSWORD
CHANGE LANGUAGE
CHANGE PROJ. ADDRESS
SERIAL COMMUNICATION
NETWORK
LAMP
DIMMING
MORE...
Select with ↑ or ↓
then <ENTER>
<EXIT> to return
Menu 3-3
LAMP
Constant Light output [OFF]
Using [RS port]
Mode [NORMAL]
Serial number :
R101111
Article number :
R9840xxx
Run time :
10 hours
Remaining run time :
490
hours
Number of strikes :
10
Z_AXIS : 100
Select with ↑ or ↓
then <ENTER>
<EXIT> to return.
Menu 3-4
3. Consignes d'installation
