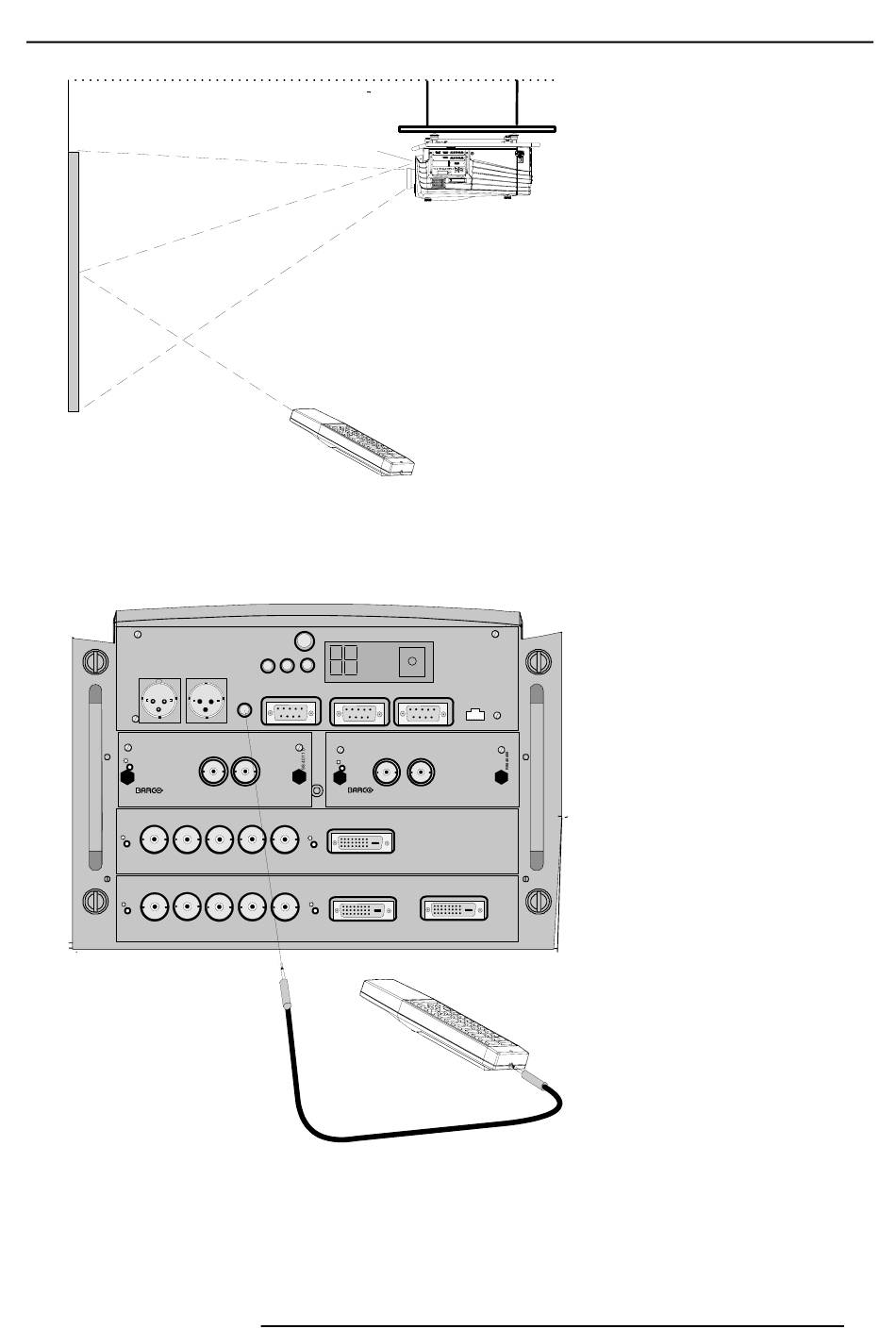

Ceiling
Screen
Image 5-5
Branchement de la télécommande filaire (télécommande avec fil)
1. Branchez une des extrémités du câble dans le connecteur situé au bas de la télécommande
2. Branchez l'autre connecteur du cordon sur le connecteur RC situé sur la face avant du projecteur. (image 5-6)
Two way
Hardwired
hardwired
remote
remote
CTRL 3
CTRL 2
On
G
R
On
High Bandwidth 5 CABLE INPUT
R
G
On
High Bandwidth 5 CABLE INPUT
Image 5-6
Entrée par câble au connecteur XLR
1. Branchez une des extrémités du câble dans le connecteur situé au bas de la télécommande
2. Branchez l'autre connecteur du cordon sur le connecteur CTRL2, situé sur la face avant du projecteur. (image 5-7)
R5976654F SLM R12+ 27/01/2005
IR sensor
RCU
Diagnostic Code
Green Operation
Red Stand-by
Sync OK
IR
Hardwired
remote
RS232/422 IN
RS232/422 OUT
CTRL 1
OUT
IN
On
SDI DIGITAL INPUT
B
H/C
V
On
DVI INPUT
B
H/C
V
On
DVI INPUT
IR-Receiver
COMM PORT
10/(100) BASE-T
IN
OUT
HD SDI DIGITAL MODULE
DVI OUTPUT
RCU
5. Mise en œuvre
53
