3. Consignes d'installation
Formules pour les objectifs TLD
TLD(0,8:1)
TLD(1,2:1)
TLD(1,6–2,0:1)
TLD(2,0–2,8:1)
TLD(2,8–5,0:1)
TLD(5,0–8,0:1)
3.7.4
Comment installer un objectif ?
Marche à suivre
Marche à suivre
1. Enlevez le caoutchouc—mousse de l'ouverture de la douille de la lentille.
2. Déballez le groupe optique et retirez les capuchons d'objectif de chaque côté.

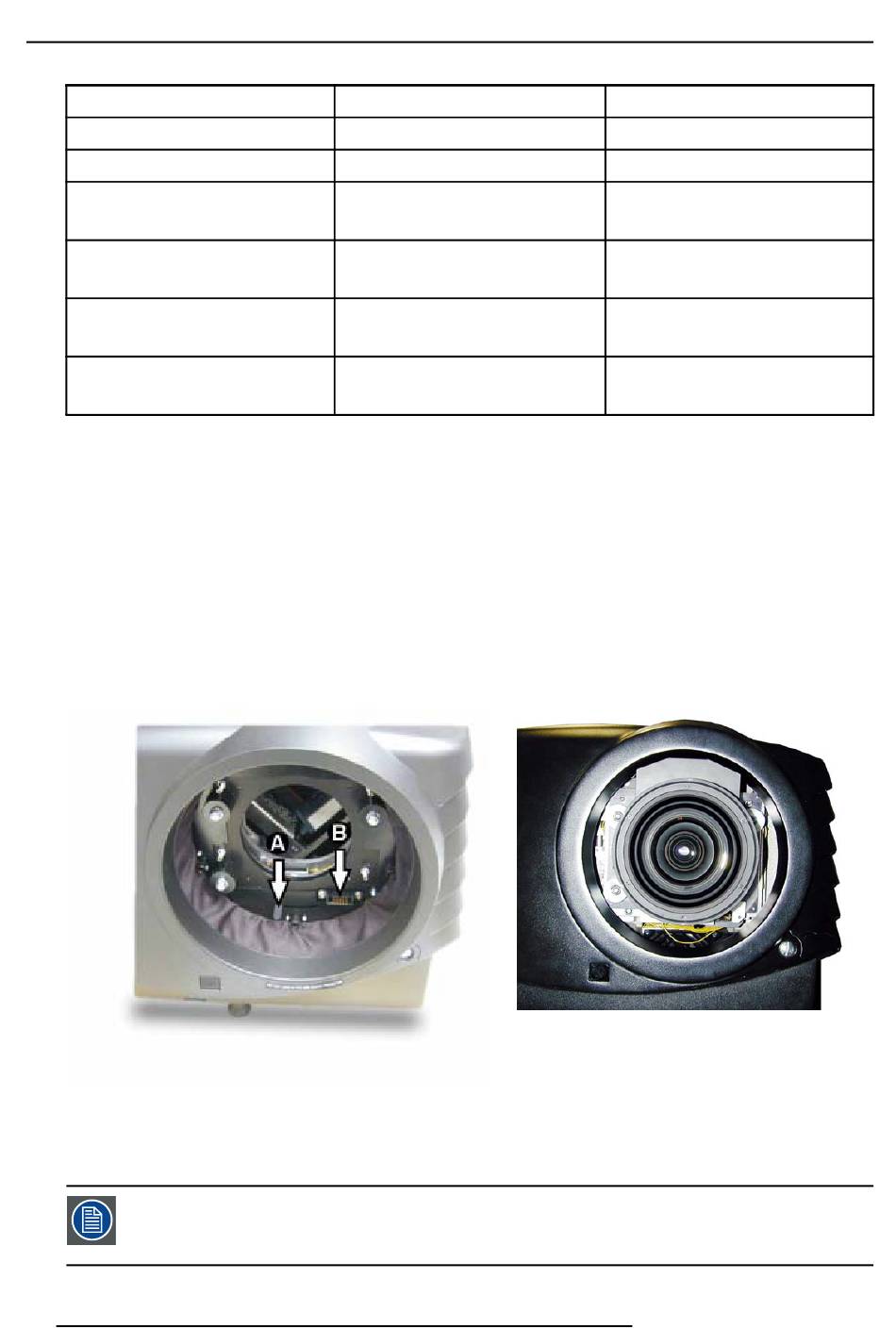

3. Déplacez le levier (A) du verrouillage de l'objectif vers la droite. (image 3-18)
4. Présentez la lentille horziontalement, les moteurs vers le haut, dans la cavité acceptant le bloc lentille, tout en vous assurant que
le connecteur du moteur de la lentille se présente en regard du connecteur du bloc lentille (B), jusqu'à ce que vous entendiez le
cliquetis de verrouillage du système de verrouillage de l'objectif. (image 3-19)
Précaution:En présence d'un projecteur monté sur table, tenez bien le projecteur pour qu'il ne tombe pas de sa table lorsque
vous introduisez la lentille dans le bloc lentille.
Image 3-18
Mise en place de la lentille
3.7.5
Nettoyer la lentille
Afin d'éviter d'endommager le revêtement optique et la lentille, les présentes instructions vous révéleront
toutes les informations nécessaires à l'entretien de lentilles. Respectez scrupuleusement les instructions
données ci—dessous. Commencez par dépoussiérer la lentille au moyen d'un gaz dépoussiérant ioniseur.
Ne jamais utiliser de nettoyants liquides !
24
Formules métriques (mètre)
PD=0,77xSW+0,05
PD=1,11xSW-0,01
PD
=1,47xSW-0,09
min.
PD
=1,85xSW-0,13
max.
PD
=1,85xSW-0,17
min.
PD
=2,62xSW-0,24
max.
PD
=2,58xSW-0,16
min.
PD
=4,71xSW-0,38
max.
PD
=4,52xSW-0,01
min.
PD
=7,53xSW-0,29
max.
Formules en pouces (pouce)
PD=0,77SW+1,97
PD=1,11xSW-0,39
PD
=1,47xSW-3,54
min.
PD
=1,85xSW-5,12
max.
PD
=1,85xSW-6,69
min.
PD
=2,62xSW-9,45
max.
PD
=2,58xSW-6,30
min.
PD
=4,71xSW-14,96
max.
PD
=4,52xSW-0,39
min.
PD
=7,53xSW-11,42
max.
Image 3-19
Lentille mise en place
R5976654F SLM R12+ 27/01/2005
