4. Connectique
Two way
Hardwired
hardwired
remote
remote
CTRL 2
CTRL 3
On
R
G
On
High Bandwidth 5 CABLE INPUT
R
G
On
High Bandwidth 5 CABLE INPUT
Digital
Video
DIGITAL VIDEO SOURCE
Image 4-5
Comment sélectionner l'entrée HD—SDI ?
1. Tapez le numéro du slot approprié au clavier intégré ou à la télécommande.
Pour accéder à l'entrée HD—SDI lorsque le projecteur se voit doté d'un sélecteur RCVDS 05, tapez 83 ou 84 à
la télécommande.
4.5.6
Entrée HD—SDI (ports 3 & 4)
Que peut—on connecter à cette entrée ?
Acceptant toutes sources de type HD—SDI (interface numérique série haute définition), cet interface ne nécessite pas la mise en
œuvre de traitement analogique de signaux vidéo assurant une très haute qualité d'affichage.
L'entrée en HD—SDI avec bouclage actif permet la mise en place d'applications de pilotage ou la mise en application de deux, voire
de trois projecteurs rackables utilisés chaînés.
Comment réaliser la connectique ?

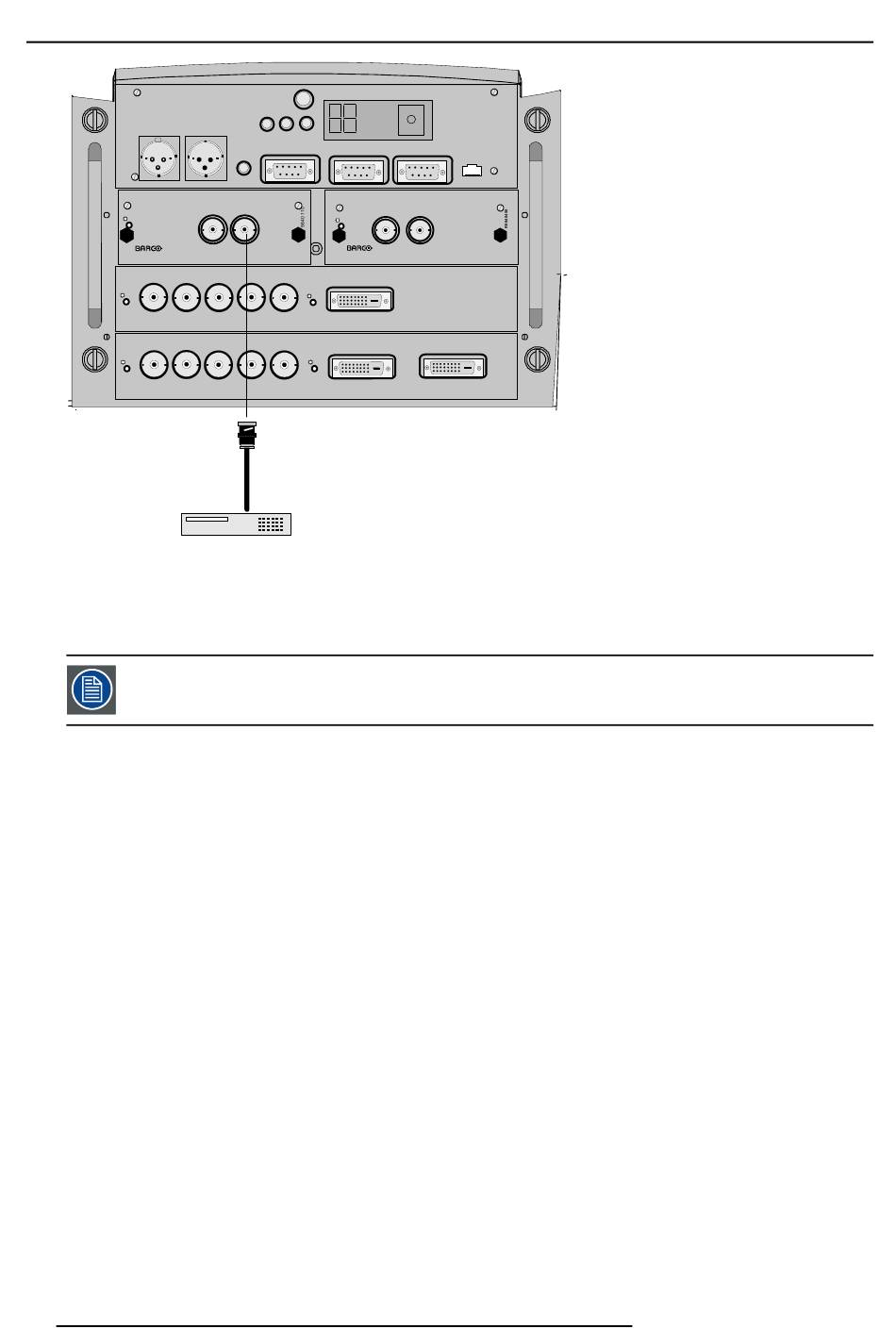

1. Branchez le connecteur de sortie de la source HD SDI sur l'entrée BNC de l'entrée HD—SDI. (image 4-6)
Note: L'entrée est de 75 ohm.
2. Lorsque le bouclage s'impose, la sortie OUT permet d'ajouter l'appareil suivant.
38
Diagnostic Code
Green Operation
Red Stand-by
Sync OK
IR
Hardwired
remote
RS232/422 IN
RS232/422 OUT
CTRL 1
OUT
IN
On
SDI DIGITAL INPUT
B
H/C
V
On
DVI INPUT
B
H/C
V
On
DVI INPUT
IR-Receiver
COMM PORT
TRIGGER OUT
IN
OUT
HD SDI DIGITAL MODULE
DVI OUTPUT
R5976654F SLM R12+ 27/01/2005
