9. Mode service
Liaison via l'entrée/sortie RS232
Le flux lumineux constant des projecteurs d'une chaîne (au maximum 12 projecteurs) peut être défini sur la même valeur si vous
liez ces derniers via le connecteur RS232.
Vous devez connecter un terminateur (Z3498823) à l'entrée RS232 du premier projecteur. Vous devez connecter la sortie du premier
projecteur à l'entrée du projecteur suivant, etc.
Tous les projecteurs doivent avoir une adresse de projecteur différente entre 1 et 12.
Ils doivent tous avoir la même vitesse de transmission et le même mode RS.
Vous devez définir le paramètre de flux lumineux constant d'un projecteur en position principale et tous les autres en position se-
condaire.
Proj 1
in
out
RS
Terminator
Image 9-7

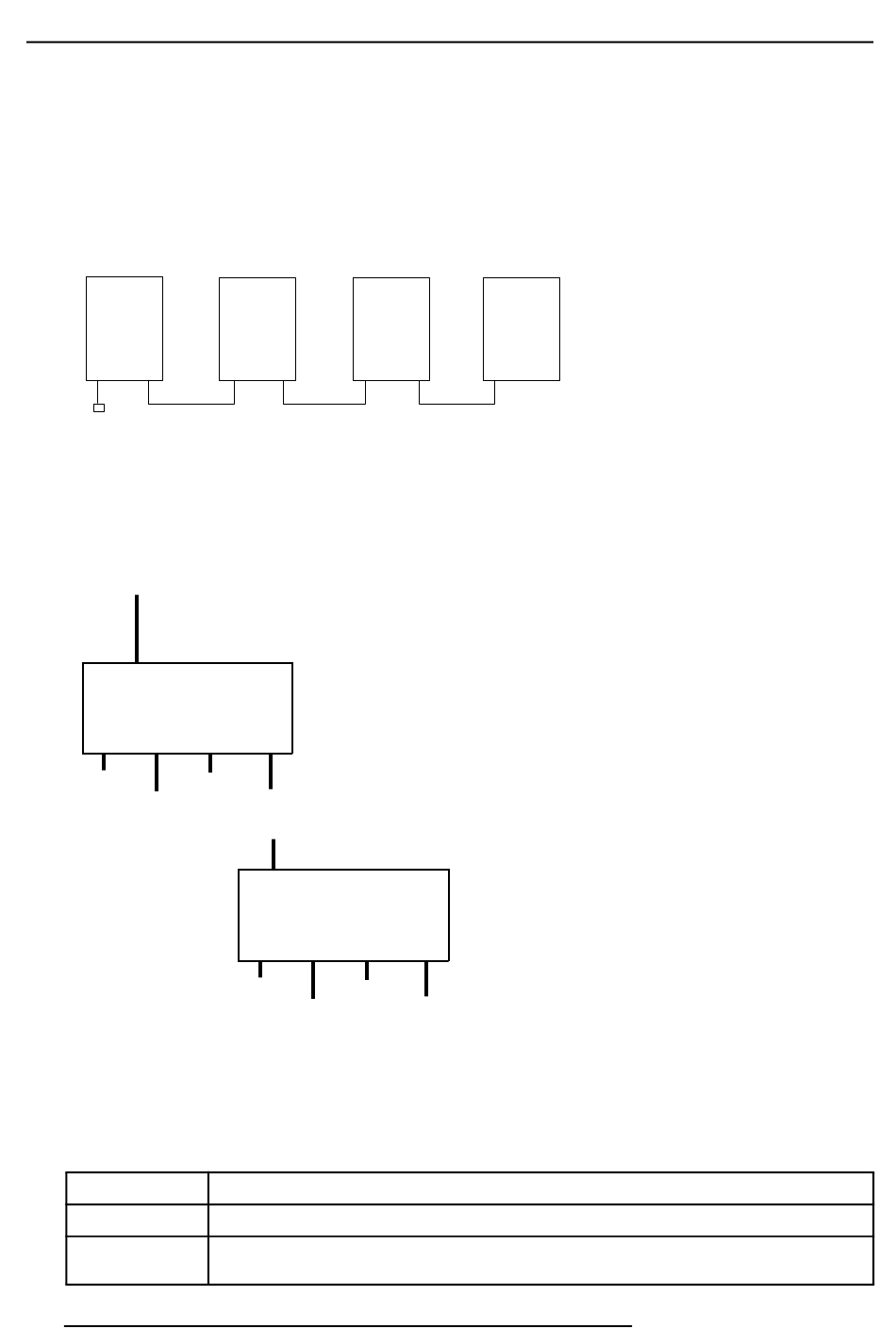

Schéma principal : liaison via le port RS
Liaison via le port Comm
Le flux lumineux constant des projecteurs peut être défini sur la même valeur en liant les projecteurs via le port Comm et en utilisant
un ou plusieurs séparateurs Comm 800 (voir Connexions, Système lié).
Master Projector
Comm port
Comm 800 splitter
To slave 1
To slave 3
To slave 2
Image 9-8
Schéma principal : liaison via le port Comm
Pour plus d'informations sur l'utilisation du séparateur Comm 800 Splitter, consultez la documentation Comm 800 Splitter
(R5976819).
Informations disponibles
numéro de série
type
temps de
fonctionnement
110
Proj 2
Proj 3
in
in
out
RS
To next Comm 800 splitter
"To Switcher"
Comm 800 splitter
To slave 4
To slave 6
To slave 5
numéro de série unique de la lampe
type de lampe
temps d'utilisation total de la lampe dans ce projecteur ou d'autres.
Proj 4
in
out
RS
To slave 7 or to
next Comm 800 splitter
"To Switcher"
R5976654F SLM R12+ 27/01/2005
