B. Filtres à poussière intégrés
Pour réinstaller un filtre à air nettoyé ou neuf...
1. Placez le filtre à air (A) à sa place dans le couvercle arrière du projecteur. (image B-18)
2. Mettez la barre de fixation métallique (B) à sa place, faites-la glisser sur la gauche, puis fixez-la en serrant les 3 vis à six pans
creux (C).
3. Mettez la plaque de fixation métallique (D) à sa place, faites-la glisser sur la gauche, puis fixez-la en serrant les 6 vis à six pans
creux (E). (image B-19)
4. Réinstallez le couvercle arrière sur le projecteur et fixez-le en tournant les vis imperdables (A) d'un demi-tour vers la droite (sens
horaire). (image B-20)

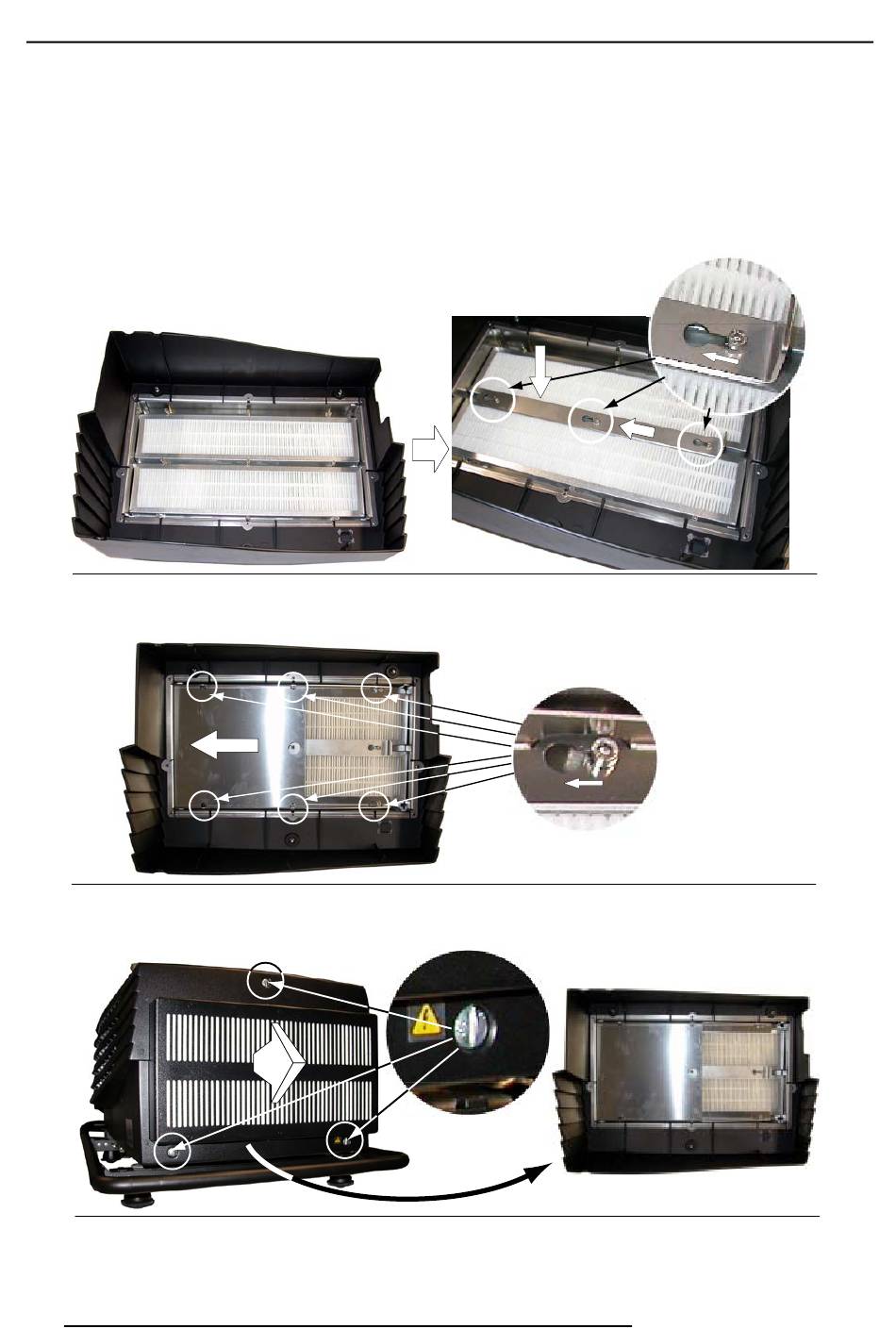

Image B-18
Montage de la barre de fixation
Image B-19
Montage de la plaque de fixation
Image B-20
Montage du couvercle arrière du projecteur
134
A
A
D
B
E
A
R5976654F SLM R12+ 27/01/2005
C
