B. Filtres à poussière intégrés
2. Eliminez le plus gros de la poussière à l'aide d'une brosse douce et/ou enlevez la poussière à l'air comprimé.
Tuyau: Remplacez toujours les filtres à air endommagés et/ou encrassés par des nouveaux.
Pour réinstaller un filtre à air nettoyé ou neuf...

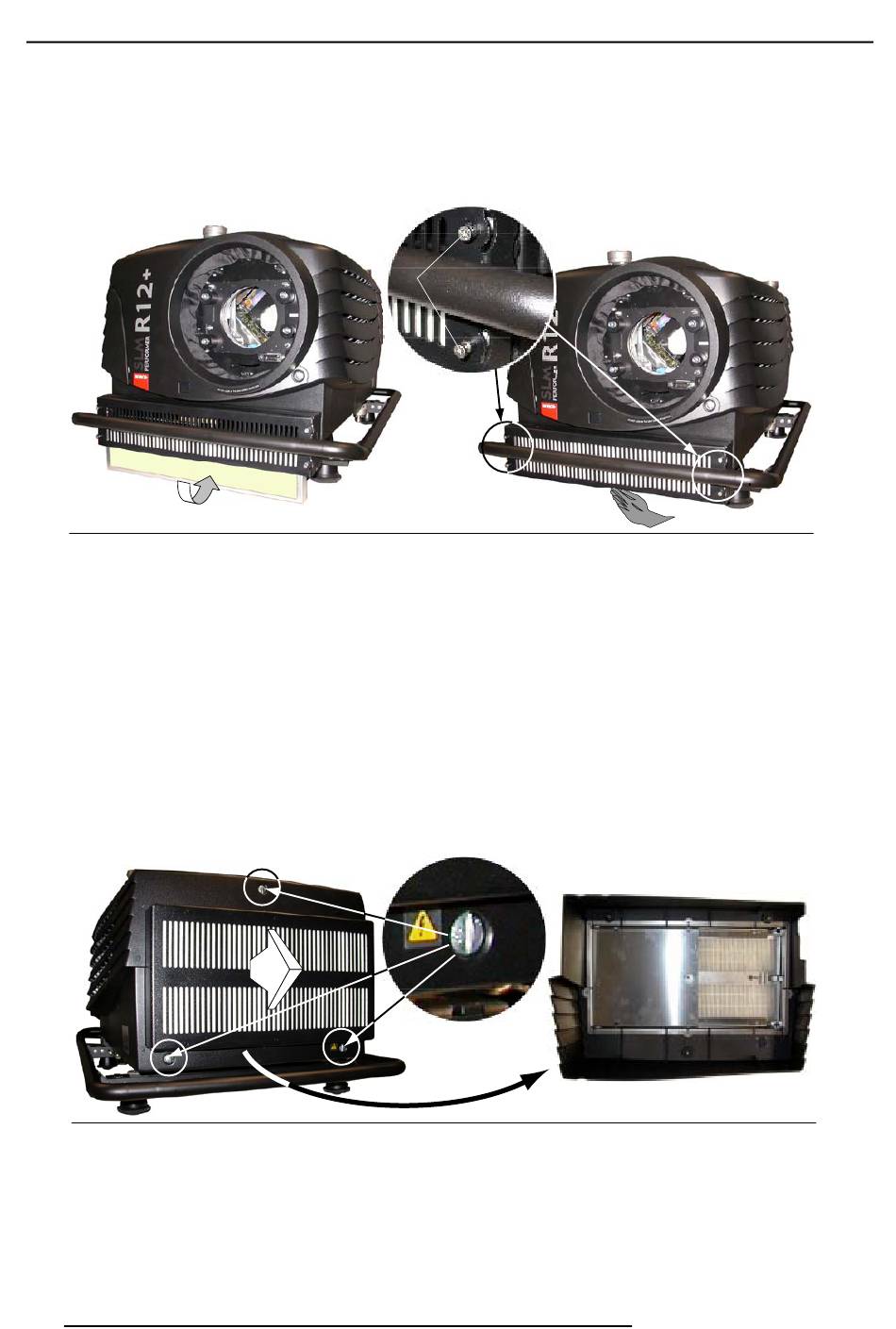

1. Faites glisser le filtre à air (A) dans son logement et maintenez-le en place d'une main (B). (image B-13)
2. Fixez le filtre à air dans son logement en serrant les 4 vis imperdables (C).
Image B-13
B.2.2.2 Filtres à poussière à l'arrière du projecteur
Accès aux filtres à air
Pour accéder aux filtres à air à l'arrière du projecteur, il faut tout d'abord retirer le couvercle arrière du projecteur.
Outils nécessaires
Clé Allen de 3 mm
Retrait du couvercle arrière du projecteur
1. Tournez les 3 vis imperdables fixant le couvercle arrière au châssis du projecteur d'un demi-tour vers la gauche (sens antihoraire).
(image B-14)
2. Retirez le couvercle arrière du projecteur.
Image B-14
Retrait du couvercle arrière du projecteur
Retrait des filtres à air
1. Desserrez les 6 vis à 6 pans creux (B) bloquant la plaque de fixation métallique (A) au couvercle arrière. (image B-15)
2. Faites glisser la plaque de fixation métallique vers la droite jusqu'à ce que la tête de vis coïncide avec l'espace libre de la plaque.
3. Retirez la plaque de fixation métallique du couvercle arrière.
4. Desserrez les 3 vis à 6 pans creux (C) bloquant la barre de fixation métallique (D) au couvercle arrière. (image B-16)
132
A
C
A
B
R5976654F SLM R12+ 27/01/2005
