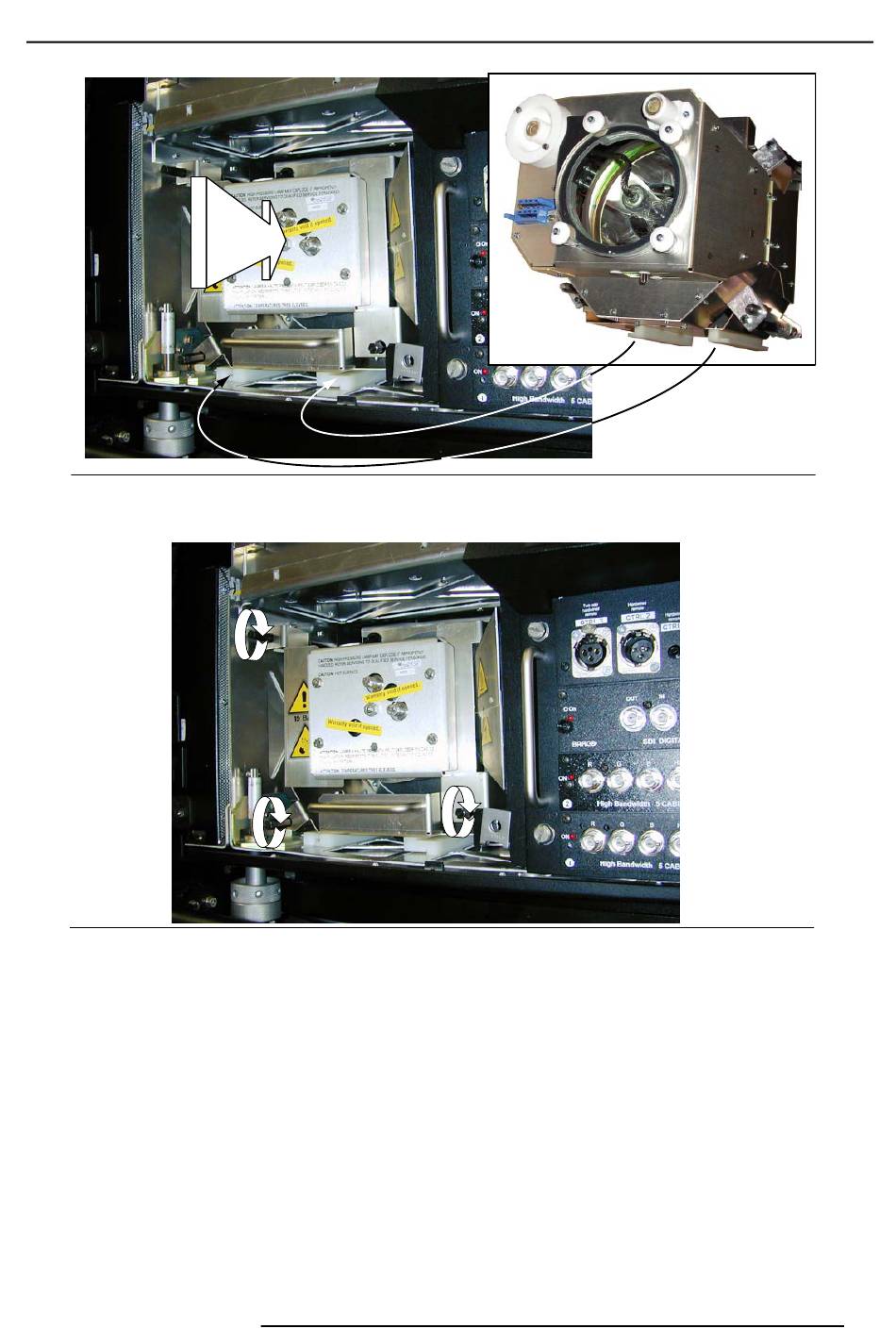

Image 3-10
Montage de la lampe
Image 3-11
Fixation de la lampe
3.5.3
Réinstallation du panneau latéral
Que faire ?
Une fois que la nouvelle lampe est installée, il faut remonter le panneau latéral.
Outils nécessaires
Un tournevis plat de 5 mm
Réinstallation du panneau latéral
1. Déplacez les guides du capot sous le capot arrière et poussez l'avant du capot contre le cadre du projecteur en alignant la vis
de blocage du capot sur l'écrou rapide (A) du cadre. (image 3-12, image 3-13)
2. Vissez la vis de blocage (B) du panneau latéral à l'aide d'un tournevis, d'un quart de tour vers la droite pour verrouiller.
(image 3-14)
