Manuel d'utilisation

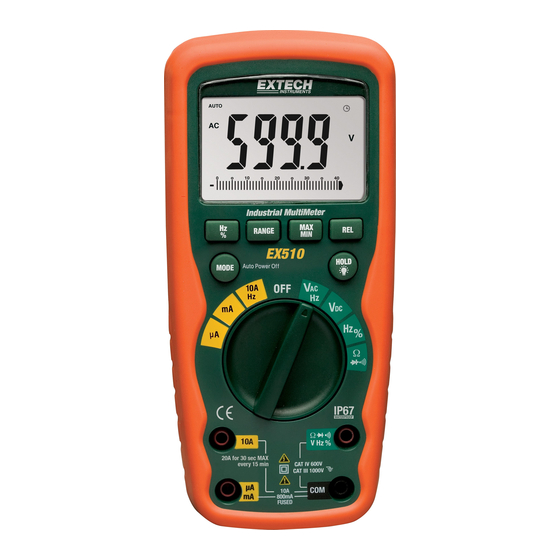

Multimètre industriel
Extech EX510

Publicité

Table des Matières
loading

Manuels Connexes pour Extech Instruments EX510

Sommaire des Matières pour Extech Instruments EX510

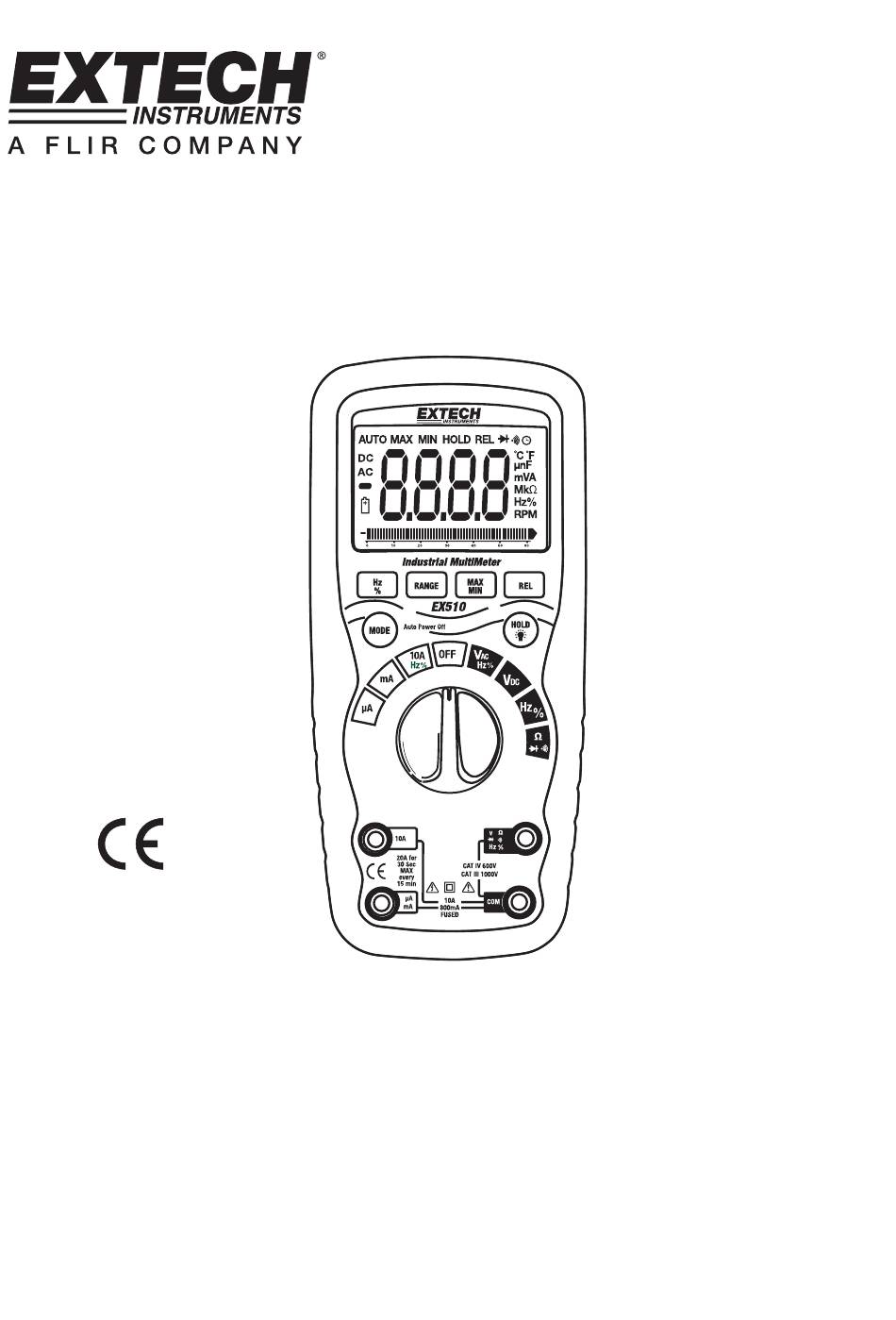

  • Page 1 Manuel d’utilisation Multimètre industriel Extech EX510...
  • Page 2 Introduction Félicitations, vous venez d’acquérir un Multimètre industriel Extech. modèle EX510. Cet appareil permet de mesurer les différences de potentiel alternatives et continues (AC/DC), les courants AC/DC, la résistance, la capacité, les fréquences (électriques et électroniques), de tester les diodes, et la continuité. Ce multimètre est de conception robuste et adapté à un usage intensif.
  • Page 3 Les piles trop vieilles ou endommagées peuvent fuir et vous brûler la peau. C’est pourquoi veillez à toujours porter des gants adaptés lorsque vous les manipulez. • Vérifiez que les piles n’aient pas court-circuité. Ne jetez jamais les piles au feu. EX510-EU-FR-V3.3-1/12...

  • Page 4: Consignes De Securite

    N’UTILISEZ JAMAIS l’appareil si les différents couvercles ne sont pas tous correctement fermés et fixés. Tout usage de l’appareil dans un contexte autre que celui prévu par le fabricant risque de nuire à la qualité de la protection qu’il offre. EX510-EU-FR-V3.3-1/12...

  • Page 5: Connecteurs Et Boutons

    Micro ( 10-6) ( ampères, capacité) Milli (10-3) (volts, ampères) Ampères Kilo (103) (ohms) Faradets (capacité) Mega (106) (ohms) Ω Ohms Hertz (fréquence) Pourcentage (facteur de marche) Courant alternatif Courant continu Maximum Volts Relatif AUTO Mode de sélection automatique HOLD Maintien de l’affichage Minimum EX510-EU-FR-V3.3-1/12...
  • Page 6 Lisez la valeur affichée à l’écran. Appuyez sur le bouton HZ/% pour afficher “Hz”. Lisez la fréquence affichée à l’écran. Appuyez de nouveau sur le bouton HZ/% pour afficher “%”. Lisez le pourcentage (%) du cycle de service affiché à l’écran. EX510-EU-FR-V3.3-1/12...
  • Page 7 12. Appuyez de nouveau sur le bouton Hz/% pour afficher “%” sur l’écran. 13. Lisez le pourcentage (%) du cycle de service affiché à l’écran. 14. Appuyez une fois encore sur le bouton Hz/% pour revenir à la mesure du courant. EX510-EU-FR-V3.3-1/12...

  • Page 8: Test De Diode

    Mettez les pointes de sonde en contact avec le circuit ou la partie du circuit à tester. La tension directe se situe en général entre 0,400 et 0.700V. en cas de tension inverse, l’écran affichera “OL”. Les installations court-circuitées afficheront installations ouvertes afficheront “OL” sur les deux polarités. EX510-EU-FR-V3.3-1/12...

  • Page 9: Mesure De La Frequence Etdu Cycle De Service (Electronique)

    Appuyez sur le bouton REL pour enregistrer la lecture sur l’écran : l’inscription "REL" s’affiche alors. L’écran affiche désormais la différence entre la valeur de référence et la valeur mesurée. Appuyez sur le bouton "REL" pour sortir du mode relatif. Note : le mode relatif ne marche pas avec la fonction Fréquence. EX510-EU-FR-V3.3-1/12...

  • Page 10: Retro Eclairage De L'ecran

    15 minutes d’inactivité. Pour désactiver la fonction d’arrêt automatique, maintenez enfoncé le bouton MODE et allumez l’appareil. INDICATEUR DE PILE USAGEE L’icône apparaît dans le coin inférieur gauche de l’écran lorsque la pile commence à s’user. Remplacez la pile lorsque cette icône s’affiche. EX510-EU-FR-V3.3-1/12...

  • Page 11: Entretien

    ! Disposition : Suivre les conditions légales valides dans le respect de la disposition de l'ap pareil à la fin de son cycle de vie EX510-EU-FR-V3.3-1/12...

  • Page 12: Remplacement Des Fusibles

    Replacez la pile, le couvercle du compartiment à piles ainsi que celui de l’appareil et revissez le tout. ATTENTION : afin d’éviter tout risque d’électrocution, ne pas utiliser le multimètre sans avoir au préalable remis en place le couvercle du compartiment à fusible et l’avoir correctement fermé. EX510-EU-FR-V3.3-1/12...

  • Page 13: Caractéristiques

    Toutes les de différences de courant AC (alternatifs) vont en gammes de 5% à 100%. NOTE : la précision indiquée est valable dans le cadre d’une utilisation dans des températures comprises entre 18°C et 28°C (65°F et 83°F) avec un taux d’humidité inférieur à 75%. EX510-EU-FR-V3.3-1/12...
  • Page 14 Largeur d’impulsion : 100µs - 100ms, Fréquence: de 5Hz à 150kHz Note : la précision des mesures est constituée de deux éléments : • (% en lecture) – concerne la précision de la mesure du circuit. • (+ chiffres) – concerne la précision du convertisseur analogique/numérique. EX510-EU-FR-V3.3-1/12...

  • Page 15: Certification

    2ème Edition (2004), CAN/CSA C22.2 No. 61010-1 2ème Edition (2004), and UL 61010B-2-031, 1st Edition (2003) Certification Copyright © 2012 Extech Instruments Corporation (a FLIR company). Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. www.extech.com...
