Instructions d'Utilisation
ATTENTION : Risque d'électrocution. Les circuits de haute tension, CA et DC, sont très
dangereux et devraient être mesurés avec une grande précaution.
1. Toujours régler le bouton fonction sur la position OFF lorsque le compteur n'est pas
utilisé.
2. Si « OL » apparaît sur l'écran durant une prise de mesure, la valeur excède la gamme
que vous avez sélectionnée. Changez pour une gamme plus élevée.

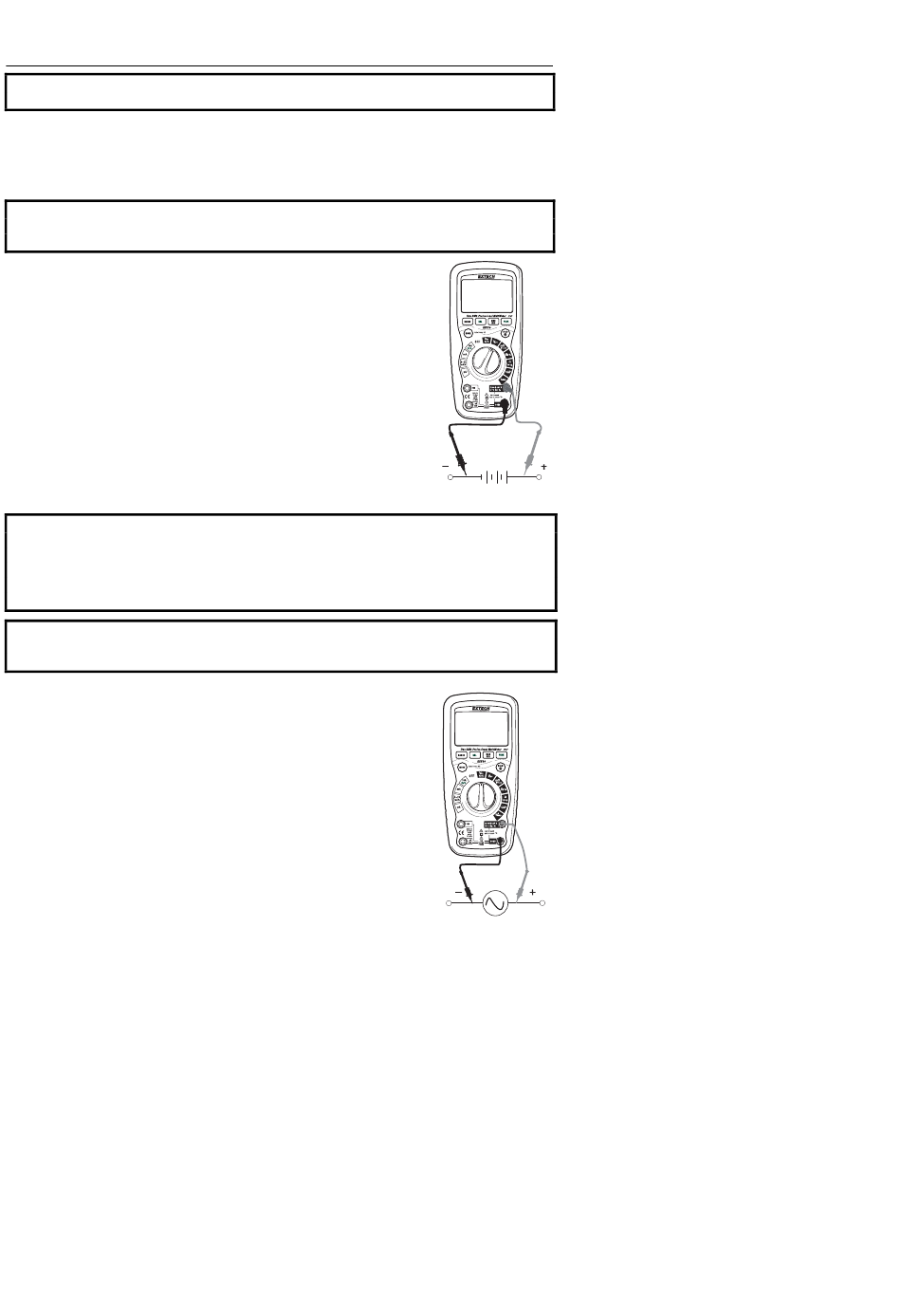

MESURES DE LA TENSION CD
ATTENTION : Ne pas mesurer la tension CD si un moteur sur le circuit a été réglé sur ON
ou OFF. Grande surtensions du courant peuvent se produire et peuvent endommager le
compteur.
1. Réglez le bouton fonction sur la position verte VDC.
2. Insérez la prise banane du fil test noir dans la prise négative
COM. Insérez la prise banane du fil test rouge dans la prise
positive V.
3. Touchez l'embout noir test de la borne sur le côté neutre du
circuit. Touchez l'embout rouge test de la borne sur le côté
positif du circuit.
4. Lire la tension sur l'écran.
MESURES DE LA TENSION CA (FREQUENCE, DISPONIBILITE OPERATIONNELLE)
ATTENTION: Risque d'électrocution. Les embouts des bornes peuvent ne pas être
suffisamment longs pour contacter les parties à l'intérieur de certaines prises 240 V pour
des appareils car les contacts sont encastrés profondément dans les prises. Comme
résultat, la lecture peut afficher 0 voltes lorsque la prise a en faite, la tension en elle.
Assurez-vous que les embouts des bornes touchent les contacts métalliques à l'intérieur
des prises avant d'assumer que la tension n'est pas présente.
AVERTISSEMENT: Ne pas mesurer les tensions CA si un moteur sur le circuit est en train
d'être réglé sur ON ou OFF. De grandes surtensions du courant peuvent se produire et
peuvent endommager le compteur.
1. Réglez le bouton fonction sur la position verte VAC/Hz/%.
2. Insérez la prise banane du fil test noir dans la prise négative COM.
Insérez la prise banane du fil test rouge dans la prise positive V.
3. Touchez l'embout noir test de la borne sur le côté neutre du circuit.
Touchez l'embout rouge test de la borne dans le côté « hot » du
circuit.
4. Lire la tension sur l'écran.
5. Pressez le bouton MODE pour indiquer « Hz ».
6. Lire la fréquence sur l'écran.
7. Pressez le bouton MODE encore pour indiquer « % ».
8. Lire le % de la disponibilité opérationnelle sur l'écran.
6
EX530-EU_FR V3.4 1/08
