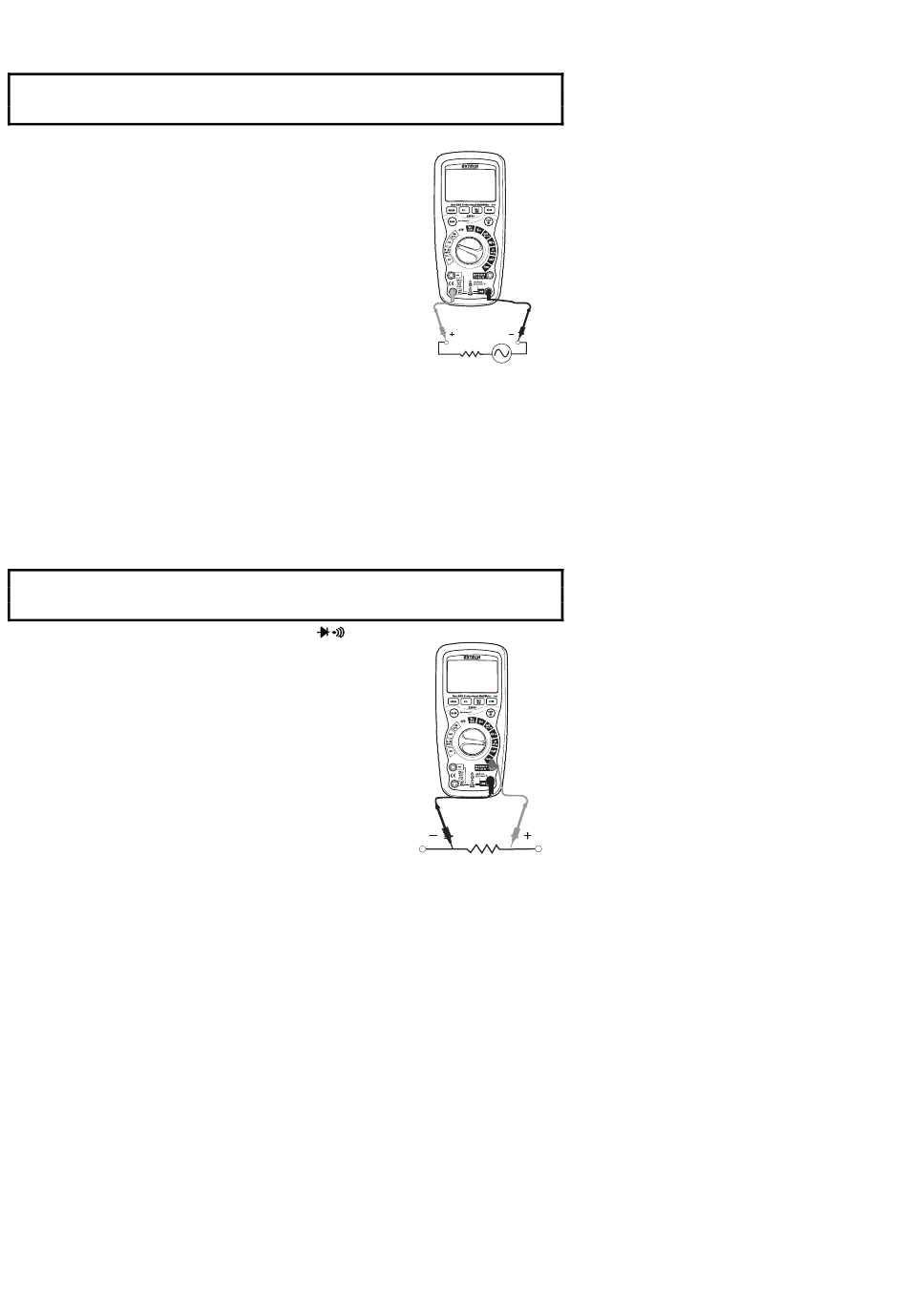

MESURES DU COURANT CA (FREQUENCE, DISPONIBILITE PROPORTIONNELLE
AVERTISSEMENT: Ne pas faire des mesures du courant de 10 Ampères de plus de 30
secondes. Excéder 30 secondes pourrait causer des dommages au compteur et/ou aux fils
test.
1. Insérez la prise banane du fil test noir dans la prise négative COM.
2. Pour des mesures du courant de plus de 6000 µA, réglez le
bouton fonction sur la position jaune µA et insérez la prise
banane du fil test rouge dans la prise mA/µA.
3. Pour des mesures du courant de plus de 600 mA, réglez le
bouton fonction sur la position jaune mA et insérez la prise
banane du fil test rouge dans la prise mA/µA.
4. Pour des mesures du courant de plus de 20 A, réglez le bouton
fonction sur la gamme 10A/HZ/% et insérez la prise banane du
fil test rouge dans la prise 10A.
5. Pressez le bouton MODE pour indique « AC » sur l'écran.
6. Retirez la source du circuit testé puis ouvrez le circuit sur le
point sur lequel vous souhaitez mesurer le courant.
7. Touchez l'embout noir de la borne sur le côté négatif du circuit.
Touchez l'embout de la borne test rouge sur le côté « hot » du
circuit.
8. Appliquer le courant dans le circuit.
9. Lire le courant sur l'écran.
10. Pressez le bouton MODE pour indiquer « Hz ».
11. Lire la fréquence sur l'écran.
12. Pressez le bouton MODE encore pour indiquer « % ».
13. Lire le % de la disponibilité opérationnelle sur l'écran.
14. Pressez le bouton MODE pour retourner sur la mesure du courant.
MESURES DE LA RESISTANCE
ATTENTION: Pour éviter les chocs électriques, déconnectez le courant de l'appareil testé et
déchargez toutes les capacités avant de prendre les mesures de résistance. Retirez les piles
et débranchez les cordes de la ligne.
1. Réglez le bouton fonction sur la position verte Ω
2. Insérez la prise banane des fils test noirs dans la prise COM
négative.
Insérez la prise banana des fils test rouges dans la prise Ω
positive.
3. Pressez le bouton MODE pour indique "Ω" sur l'écran.
4. Touchez les embouts de la borne test du circuit ou du
composant testé.
Il est préférable de déconnecter un côté du circuit testé ainsi le
reste du circuit n'interférera pas avec la lecture de la
résistance.
5. Lisez la résistance sur l'écran.
.
8
EX530-EU_FR V3.4 1/08
