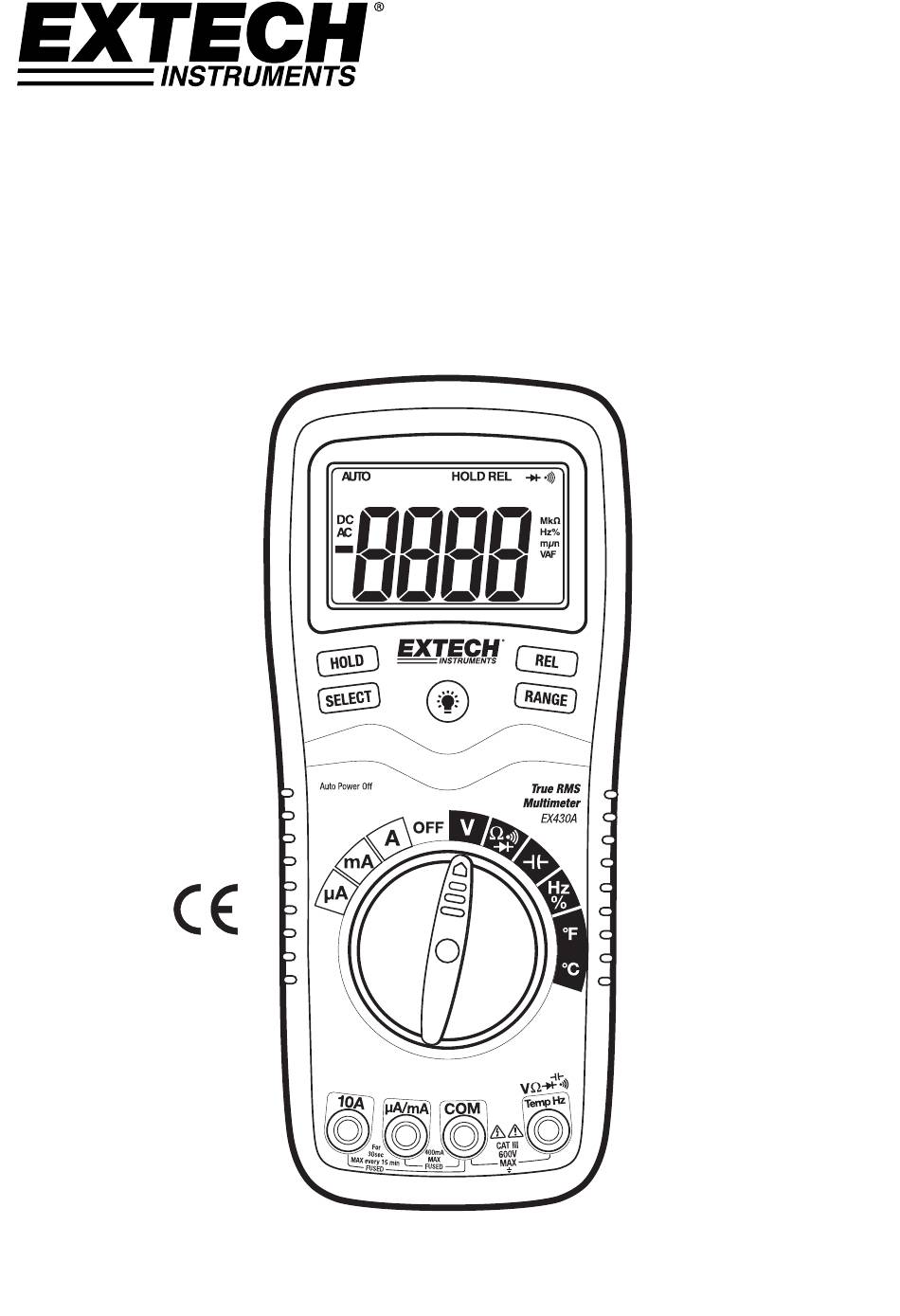

MANUEL D'UTILISATION
Multimètre à valeur efficace vraie
Extech EX430A

Publicité

Table des Matières
loading

Sommaire des Matières pour Extech Instruments EX430A

  • Page 1 MANUEL D’UTILISATION Multimètre à valeur efficace vraie Extech EX430A...
  • Page 2: Symboles De Sécurité Internationaux

    Toutes nos félicitation pour votre achat du Multimétre à sélection automatique de gamme à valeur efficace vraie (True RMS) EX430A d’Extech. Cet appareil permet de mesurer les différences de tension alternative et continue, de courant alternatif et continu, la résistance, la capacité, la fréquence, le cycle de service, de tester les diodes, la continuité...
  • Page 3: Précautions

    Les piles épuisées ou endommagés peuvent cautériser la peau si elles entrent en contact avec elle. Utilisez des gants prévus à cet effet.  Assurez-vous que les piles ne soient pas court-circuitées. Ne jetez pas les piles au feu. EX430A-fr-FR_v6.0 7/16...
  • Page 4: Categorie De Surtension

    Coupez TOUJOURS l’alimentation et débranchez les fils d’essai avant d’ouvrir les couvercles pour remplacer le fusible ou la pile. N’utilisez JAMAIS l’appareil tant que le couvercle arrière et que le couvercle du compartiment de la pile et du fusible n’est pas repositionné et solidement fixé. EX430A-fr-FR_v6.0 7/16...
  • Page 5: Symboles Et Indicateurs

    Ampères kilo (10 ) (ohms) Farads (capacité)  méga (10 ) (ohms) Ohms Hertz (fréquence) Volts Pourcentage (rapport cyclique) REL Relative Courant alternatif AUTO Amplitude automatique Courant continu HOLD Maintien de l’affichage ºF Degrés Fahrenheit ºC Degrés centigrades EX430A-fr-FR_v6.0 7/16...
  • Page 6: Consignes D'utilisation

    4. Mettez l’embout noir de la sonde d’essai en contact avec le côté négatif du circuit. Mettez l’embout rouge de la sonde d’essai en contact avec le côté positif du circuit. 5. Lisez la mesure de tension affichée sur l’écran. EX430A-fr-FR_v6.0 7/16...
  • Page 7: Mesures De Tension Alternative

    7. Mettez l’embout noir de la sonde d’essai en contact avec le côté négatif du circuit. Mettez l’embout rouge de la sonde d’essai en contact avec le côté positif du circuit. 8. Mettez le circuit sous tension. 9. Lisez la mesure de courant affichée sur l’écran. EX430A-fr-FR_v6.0 7/16...
  • Page 8: Mesures De Courant Alternatif

    4. Mettez les embouts de la sonde d’essai en contact avec le circuit ou la partie testée. Il est préférable de débrancher un côté du circuit testé afin que le reste du circuit n’affecte pas la prise de mesure de la résistance. 5. Lisez la mesure de résistance affichée sur l’écran. EX430A-fr-FR_v6.0 7/16...
  • Page 9: Contrôle De Continuité

    0,400 et 0,700 V. La tension inverse affichera « OL ». Un appareil court-circuité affichera une valeur d’environ 0 V et un appareil ouvert affichera « OL » au niveau des deux polarités. EX430A-fr-FR_v6.0 7/16...
  • Page 10: Mesures De Capacité

    à effectuer et il s’agit généralement du meilleur mode pour la plupart des mesures. Pour des situations de mesure nécessitant de sélectionner manuellement une amplitude, procédez comme suit : Appuyez sur la touche RANGE. L’indicateur d’affichage AUTO s’éteint. EX430A-fr-FR_v6.0 7/16...
  • Page 11 Jack 10 A ou uA/mA et qu’une fonction sans courant (verte, noire ou rouge) est sélectionnée. Si cela se produit, éteignez l’appareil et réinsérez le fil d’essai dans la prise d’entrée Jack appropriée selon la fonction sélectionnée. EX430A-fr-FR_v6.0 7/16...
  • Page 12: Données Techniques

    40 F 0,01 F 100 F 0,1 F (5,0 % + 5 chiffres) REMARQUE : La précision est définie entre 18 C et 28 C (entre 65 F et 83 F) et à moins de 75 % HR EX430A-fr-FR_v6.0 7/16...
  • Page 13: Précision

    Sécurité Conçu pour une utilisation en intérieur et conformément aux exigences concernant la norme relative à la double isolation : IEC61010-1 (EN61010-1), 3e édition de 2010 pour la Catégorie de surtension III 600 V, Degré de pollution 2. EX430A-fr-FR_v6.0 7/16...
  • Page 14: Entretien

    à pile n’est pas remis en place et solidement fixé. REMARQUE : Si votre appareil ne fonctionne pas correctement, vérifiez les fusibles et la pile pour vous assurer qu’ils sont encore bons et qu’ils sont correctement insérés. EX430A-fr-FR_v6.0 7/16...
  • Page 15: Remplacement Des Fusibles

    9. Replacez et fermez solidement le couvercle arrière et le couvercle du compartiment à pile. AVERTISSEMENT : Afin d’éviter tout choc électrique, n’utilisez pas votre appareil tant que le couvercle du porte-fusibles n’est pas remis en place et solidement fixé. Copyright © 2013‐2016 FLIR Systems, Inc.  Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit.  Certifié ISO‐9001  www.extech.com  EX430A-fr-FR_v6.0 7/16...
