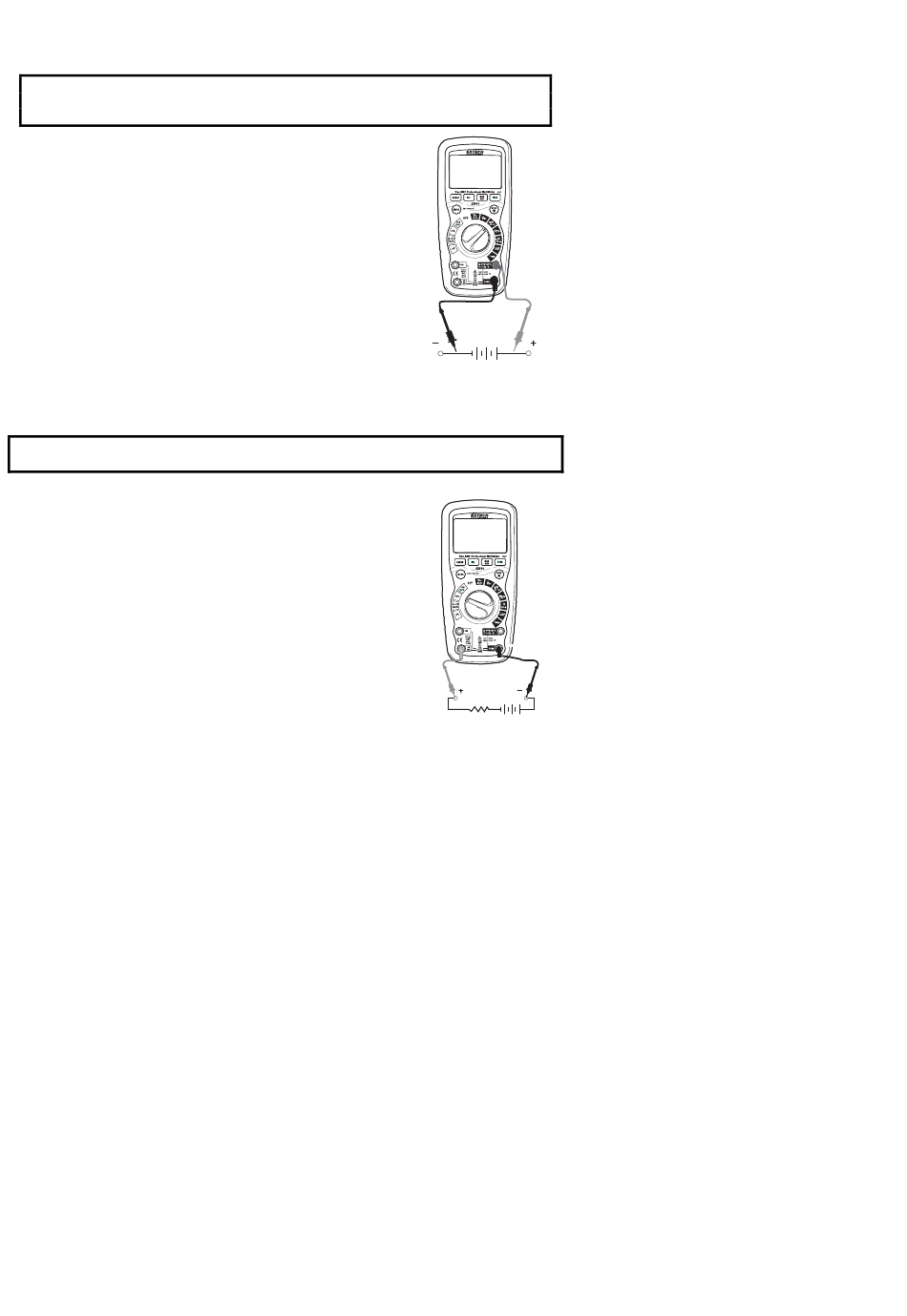

MESURES DE TENSION MILLIVOLT CC et CA
AVERTISSEMENT: Ne pas procéder à la mesure de tensions Millivolt CC ou CA si un
moteur est allumé ou éteint sur le circuit. Il peut y avoir de grandes tensions résiduelles
qui peuvent endommager l'appareil.
1.
Placer le commutateur de fonctions sur la position verte V.
2.
Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM
Insérer le câble de mesure rouge de la fiche banane dans le
connecteur femelle positif V
3.
Appuyer le bouton MODE pour selectionner l'unite de mesure
millivots CC (DC) ou CA (AC).
4.
Placer la pointe de sonde d'essai noire sur la partie negative
du circuit. Placer la pointe de sonde d'essai rouge sur la
partie "chaude" du circuit.
5.
Lire la mesure de tension sur l'écran
MESURES DU COURANT CD
ATTENTION: Ne pas faire des mesures du courant de 10 Ampères de plus de 30 secondes.
Excéder 30 secondes pourrait causer des dommages au compteur et/ou aux fils test.
1. Insérez la prise banane du fil test noir dans la prise négative COM.
2. Pour des mesures du courant CD e plus de 6000 µA, réglez le
bouton fonction sur la position jaune µA et insérez la prise banane
du fil test rouge dans la prise µA/mA.
3. Pour des mesures du courant de plus de 600 mA CD, réglez le
bouton fonction sur la position jaune mA et insérez la prise banane
du fil test rouge dans la prise mA/µA.
4. Pour des mesures du courant de plus de 20 A, réglez le bouton
fonction sur la position jaune de 10A/HZ/% et insérez la prise
banane du fil test rouge dans la prise 10A.
5. Pressez le bouton du MODE pour indiquer « DC » sur l'écran.
6. Retirez la source du circuit testé puis ouvrez le circuit sur le point
sur lequel vous souhaitez mesurer le courant.
7. Touchez l'embout noir de la borne sur le côté négatif du circuit.
Touchez l'embout noir de la borne sur le côté positif du circuit.
8. Appliquer le courant dans le circuit.
9. Lire le courant sur l'écran.
7
EX530-EU_FR V3.4 1/08
