Guide de l'utilisateur
Multimétre Numérique
Extech EX503

Publicité

Table des Matières
loading

Sommaire des Matières pour Extech Instruments EX503

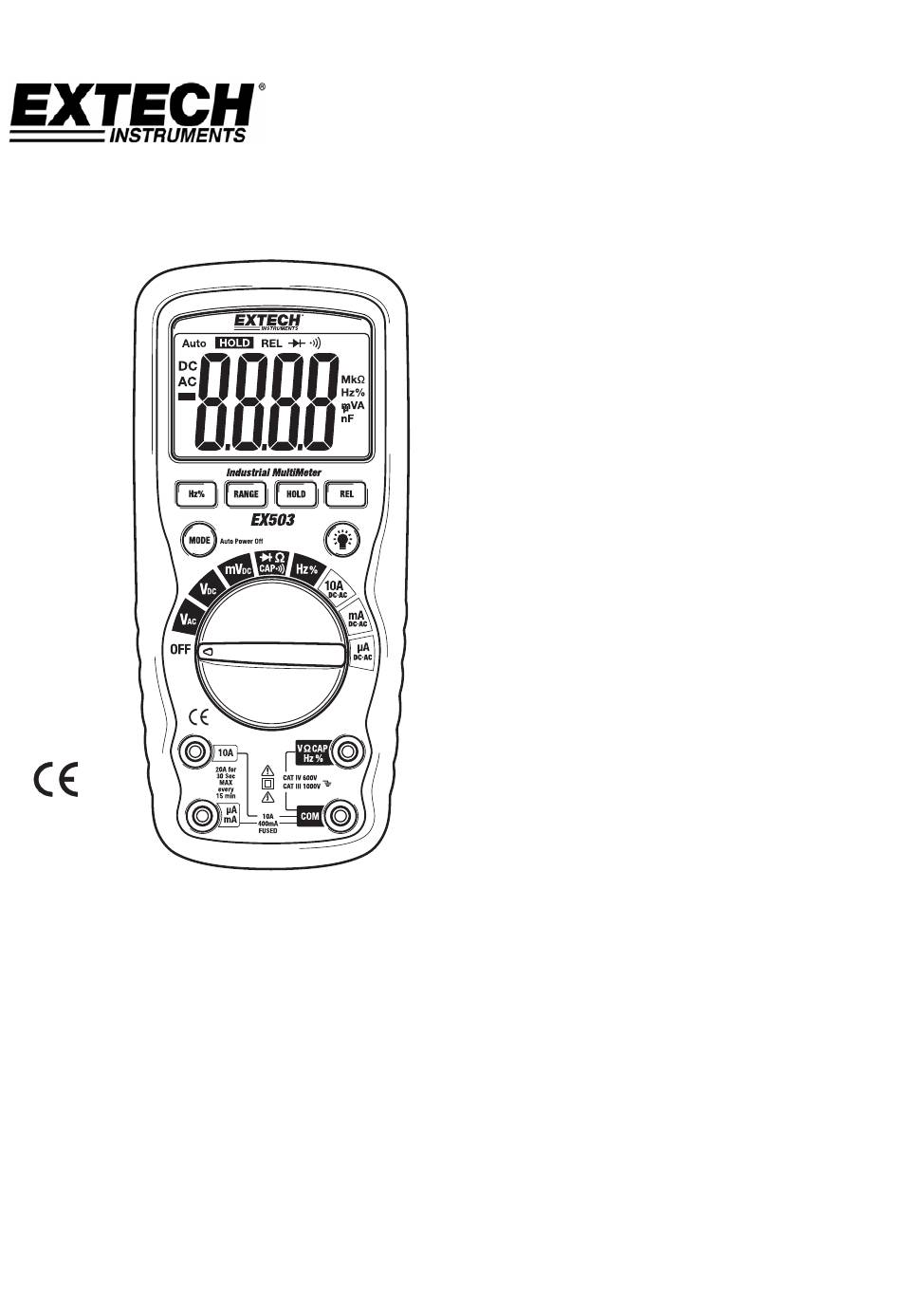

  • Page 1 Guide de l’utilisateur Multimétre Numérique Extech EX503...
  • Page 2: Categorie I De Surtension

    Introduction Félicitation pour votre achat du Multimètre Numérique EX503. Cet appareil de mesure la tension AC/DC, le courant d'AC/DC, la résistance, la capacité, la fréquence, l'essai de diode, et la continuité plus la température de thermocouple. Il comporte une conception imperméable à...
  • Page 3: Avertissements

    • Des batteries utilisées ou endommagées peuvent causer cautérisation au contact avec la peau. Par conséquent, utilisez toujours des gants adaptés pour cette occasion. • Vérifiez que les batteries n’ont pas été court-circuitées. Ne jetez pas les batteries dans le feu. EX503-EU_FR V2.1 11/07...
  • Page 4: Instruction De Securite

    N'actionnez JAMAIS l’appareil de mesure à moins que le couvercle arrière et les couvercles de batterie et de fusible soient en place et attaché solidement. Si l'équipement est utilisé mais qu’il n’est pas spécifié par le fabricant, la protection fournie par l'équipement peut être altérée. EX503-EU_FR V2.1 11/07...
  • Page 5: Commandes Et Cric

    ) ( ampère) Milli (10 ) (volts, ampère) Ampère Kilo (10 ) (ohms) Farads(capacité) Mega (10 ) (ohms) Ω Ohms Hertz ( fréquence ) Pourcentage (service ratio) Courant alternatif Courant continu Volts Relatif Auto Multimètre numérique HOLD Prise d’affichage EX503-EU_FR V2.1 11/07...
  • Page 6: Consignes D'utilisations

    Lisez la tension sur l'affichage. Appuyez sur le bouton de Hz/% pour indiquer l' « Hz » Lisez la fréquence sur l’affichage. Appuyez encore sur le bouton Hz/% pour indiquer "%". Lisez les % du coefficient d'utilisation dans l'affichage. EX503-EU_FR V2.1 11/07...
  • Page 7 11. Lisez la fréquence sur l'affichage. 12. Appuyez encore sur le bouton Hz/% pour indiquer "%". 13. Lisez le % de coefficient d'utilisation sur l'affichage. 14. Appuyez sur le bouton de Hz/% pour retourner à la mesure courante. EX503-EU_FR V2.1 11/07...
  • Page 8: Contrôle De Continuité

    Mettre les sondes d'essai à la diode après l’essai. Avant la tension indiquera typiquement 0.400 à 0.700V. La tension inverse indiquera "OL". Les dispositifs court-circuités indiqueront près de 0V et un dispositif ouvert indiquera "OL" dans les deux polarités. EX503-EU_FR V2.1 11/07...
  • Page 9: Mesures De Cycle De Frequence/Service (Électroniques)

    Sensibilité de mesure Largeur de Fréquence ( DC/AC ) 5Hz~10kHz ≥ 1.5V rms 40V, 400V 5Hz~20kHz ≥ 10V rms 5Hz~200kHz ≥ 20V rms 1000V/1000V 50Hz~1kHz ≥ 420V rms 400mA 5Hz~5kHz ≥ 45mA rms 5Hz~1kHz ≥ 4A rms EX503-EU_FR V2.1 11/07...
  • Page 10 MODE et mettez le mètre en marche. INDICATION DE LA BATTERIE FAIBLE L'icône apparaîtra dans l'affichage quand la tension de la batterie sera faible. Remplacez la batterie quand cela apparaît. EX503-EU_FR V2.1 11/07...
  • Page 11: L'entretient

    ! DISPOSITION Suivez les conditions valides légales en ce qui concerne la disposition des dispositifs à la fin de son cycle de vie. EX503-EU_FR V2.1 11/07...
  • Page 12: Remplacement Des Fusibles

    Remplacez et fixez le couvercle arrière, ainsi que la batterie et le couvercle de la batterie. AVERTISSEMENT : Pour éviter la décharge électrique, n'actionnez pas votre appareil de mesure jusqu'à ce que le couvercle du fusible soit en place et attaché solidement. EX503-EU_FR V2.1 11/07...
  • Page 13: Spécifications

    ±(1,5% lecture + 1 chiffres) 59,99Hz 0,01Hz 599,9Hz 0,1Hz 5,999kHz 0,001kHz ±(1,2% lecture + 3 chiffres) 59,99kHz 0,01kHz 599,9kHz 0,1kHz 5,999MHz 0,001MHz ±(1,5% lecture + 4 chiffres) 9,999MHz 0,001MHz Sensibilité de mesure: 0,5V rms <500kHz; 3V rms >500kHz EX503-EU_FR V2.1 11/07...
  • Page 14 UL répertorié La marque UL n'indique pas que ce produit a été évalué pour l'exactitude de ses lectures. Copyright © 2007 Extech Instruments Corporation. Tous droits réservés comprenant les droits de reproduction entièrement ou partiellement sous n'importe quelle forme. EX503-EU_FR V2.1...
