5.4.3 2 colonnes 1 direction + 1 colonne 2 directions double face (DF).
(MAXIRIS 3100 uniquement)
Face avec direction blanche
Colonne 1 direction

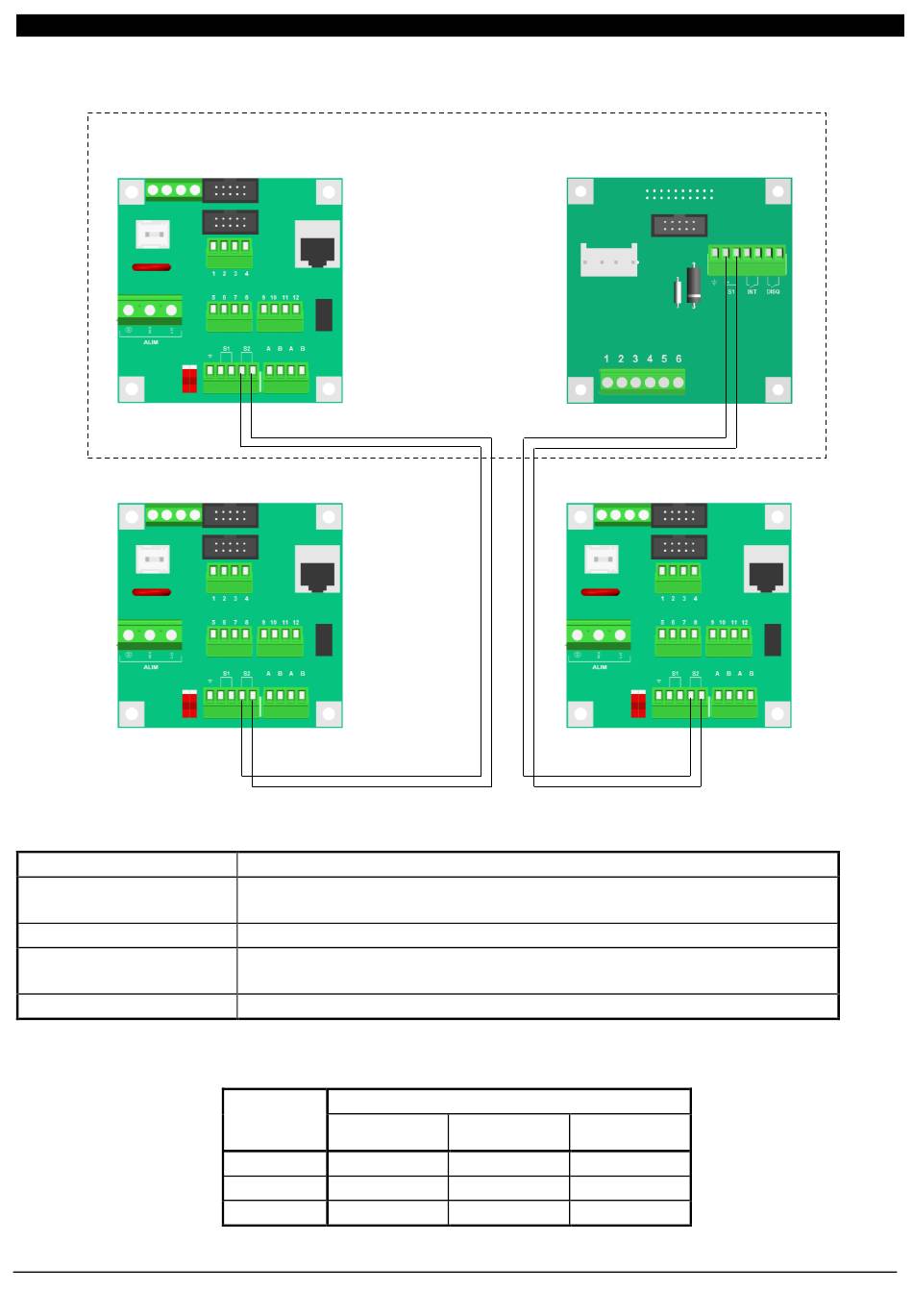

5.5 Préconisations de câblage
Fonction
Alimentation
230V AC / 110V AC
Synchro
Réseau 485
Contacts d'alarme
5.6

Consommation sous 12VDC sans chauffage (mA)

Nota : la mise en route du chauffage engendre une surconsommation de 100mA supplémentaire par cellule.
Colonne 2 directions DF
S2 + S2 -
S2 + S2 -
Type de câble
U1000RO2V (1,5mm² minimum)
SYT1 + écran (8/10 minimum) longueur max 700 m
Paire torsadée blindée (0,34mm² minimum)
longueur max 1200 m avec 32 nœuds réseau MAXIBUS III
SYT1 + écran (8/10 minimum)
Nombre
de cellules
Simple Tx
1 à 6 250
7 à 12 270
13 à 14 290
Face avec direction jaune
Colonne 1 direction
Types de colonnes
Simple Rx Mixte Tx-Rx
320
360
400
- 16 -
MAXIRIS 3000 / 3100
S1 + S1 -
S2 + S2 -
390
450
510
