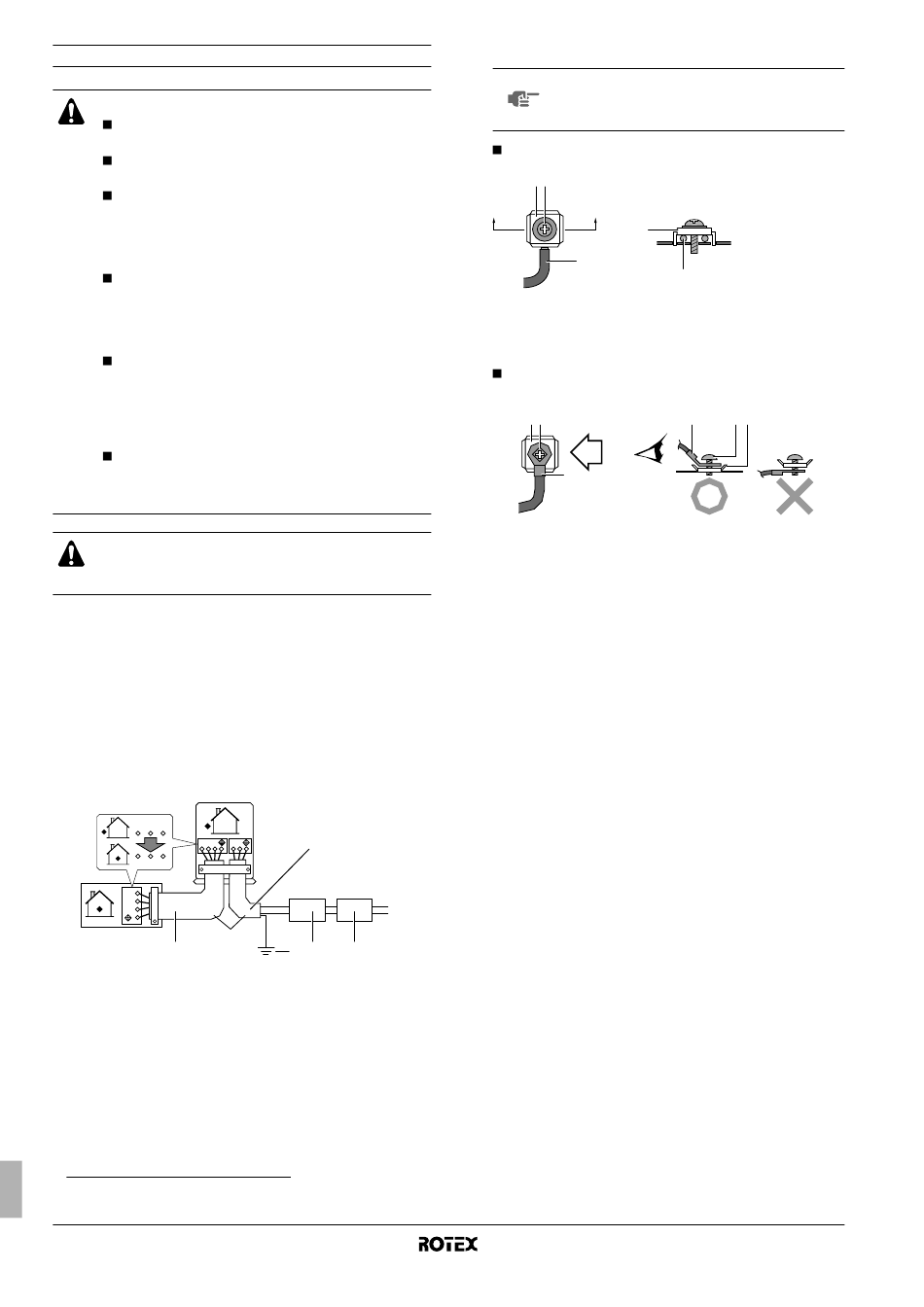

Cablaj

AVERTIZARE
Întreaga cablare trebuie executată de un electrician
autorizat.
Cablul de alimentare de la reţea şi disjunctorul trebuie
selectate conform reglementărilor locale şi naţionale.
Nu folosiţi conductori cu derivaţii, cabluri multifilare (a
se vedea precauţie 1 de la "Observaţii" la pagina 8),
cabluri prelungitoare sau conexiuni de la un sistem în
stea, deoarece acestea pot cauza supraîncălzire,
electrocutare sau incendiu.
Nu folosiţi în interiorul produsului piese electrice
procurate local şi nu ramificaţi cablul de alimentare
pentru banda de încălzire, etc., din regleta de
conexiuni. Procedând astfel pot surveni electrocutări
sau incendii.
Aveţi grijă să instalaţi un întreruptor pentru scurgere la
pământ. Această unitate utilizează un invertor, ceea
ce înseamnă că trebuie utilizat un întreruptor de
scurgere la pământ capabil să suporte armonici înalte
pentru a preveni funcţionarea defectuoasă a însuşi
întreruptorului.
În cablajul fix trebuie intercalat un întrerupător
principal sau un alt mijloc de deconectare cu separare
de contact la toţi polii, în conformitate cu legislaţia
locală şi naţională relevantă.
AVERTIZARE
Nu cuplaţi întreruptorul de siguranţă până ce nu este
finalizată întreaga lucrare.
Echipament conform cu EN/IEC 61000-3-12
Procedeu
1 Dezizolaţi capătul cablului (20 mm).
2 Conectaţi cablurile de legătură dintre unităţile interioare şi
exterioare astfel încât numerele bornelor să se potrivească
(consultaţi schema de conexiuni de mai jos). Strângeţi bine
şuruburile bornelor. Recomandăm utilizarea unei şurubelniţe
plate pentru a strânge şuruburile.
Consultaţi de asemenea precauţie 2 de la "Observaţii" la
pagina 8 pentru instrucţiuni de cablaj.
1 2 3
1 2 3
1 2 3
1
2
3
H05VV
1
1 Interconectarea dintre unitatea interioară şi unitatea
exterioară: Când lungimea cablului depăşeşte 10 m, utilizaţi
cabluri de Ø2,5 mm în loc de cabluri de Ø1,5 mm.
2 Cablu de alimentare de la reţea (consultaţi placa de
identificare a unităţii pentru curentul maxim de regim)
3 Pământ
4 Întreruptor de siguranţă
5 Întreruptor pentru scurgeri la pământ
(1) Standard tehnic european/internaţional ce stabileşte limitele pentru
curenţii armonici produşi de echipamentele conectate la sistemele publice
de tensiune joasă cu curent de intrare >16 A şi ≤75 A pe fază.
Manual de instalare
7
(1)
2
L N
50 Hz
230 V
3 4 5
3 Instalarea bornei de împământare
NOTĂ Această unitate trebuie legată la pământ.
Pentru legarea la pământ, urmaţi standardele
locale aplicabil pentru instalaţiile electrice.
Utilizaţi următoarea metodă când instalaţi cabluri monofilare.
3 2
A A'
3
1
1 Cablu cu un singur conductor
2 Şurub
3 Şaibă plată
Utilizaţi următoarea metodă când folosiţi papuci rotunzi de tip
sertizat.
3 2
B
B
1
1 Papuc rotund de tip sertizat
2 Şurub
3 Şaibă plată
4 Trageţi cablul conectat şi aveţi grijă să nu se deconecteze. Fixaţi
apoi cablurile în poziţie în clema pentru cabluri. A se vedea de
asemenea "Observaţii" la pagina 8.
Unitate exterioară pentru pompă termică aer la apă
AA'
1
1 2 3
RRHQ006~008ADV3(8)
