1
Ligue ao orifício de serviço, da válvula de paragem do gás, a
extremidade com válvula da mangueira de carga que vem dos
manómetros.
2
Abra completamente a válvula de baixa pressão (Lo) dos
manómetros e feche completamente a válvula de alta pressão (Hi).
A partir deste momento, não é necessário voltar a mexer na
válvula de alta pressão.
3
Efectue a bombagem a vácuo. Verifique se o manómetro
combinado indica –0,1 MPa (–760 mm Hg).
Em funcionamento
4
Feche a válvula de baixa pressão (Lo) do manómetro e pare a
bomba de vácuo.
Deixe repousar durante 4 ou 5 minutos e certifique-se de que o
ponteiro do manómetro não recua.
NOTA
Se recuar, pode ser uma indicação de humidade
ou fugas nos elementos conectores. Repita os
passos 2 a 4, depois de verificar todos os
elementos conectores, soltar ligeiramente as
porcas e voltar a apertá-las.
5
Retire as tampas das válvulas de paragem do líquido e do gás.
6
Rode o tirante da válvula de paragem do líquido 90 graus para a
esquerda com uma chave hexagonal, para abrir a válvula.
Feche-a decorridos 5 segundos e verifique se há fugas de gás.
Usando água com sabão, procure fugas de gás no bicone da
unidade interna, no da unidade externa e nos tirantes das
válvulas.
Quando concluir a verificação, enxugue e limpe os restos de
água com sabão.
7
Retire a mangueira de carga do orifício de serviço da válvula de
paragem do gás. Depois, abra completamente as válvulas de
paragem do gás e do líquido.
Não tente rodar o tirante da válvula para além do ponto de
paragem.
8
Aperte as tampas das válvulas e dos orifícios de serviço, nas
válvulas de gás e de líquido, com uma chave dinamométrica
regulada para o binário adequado. Para mais informações,
consulte "Ligação da tubagem de refrigerante à unidade de
exterior" na página 4.

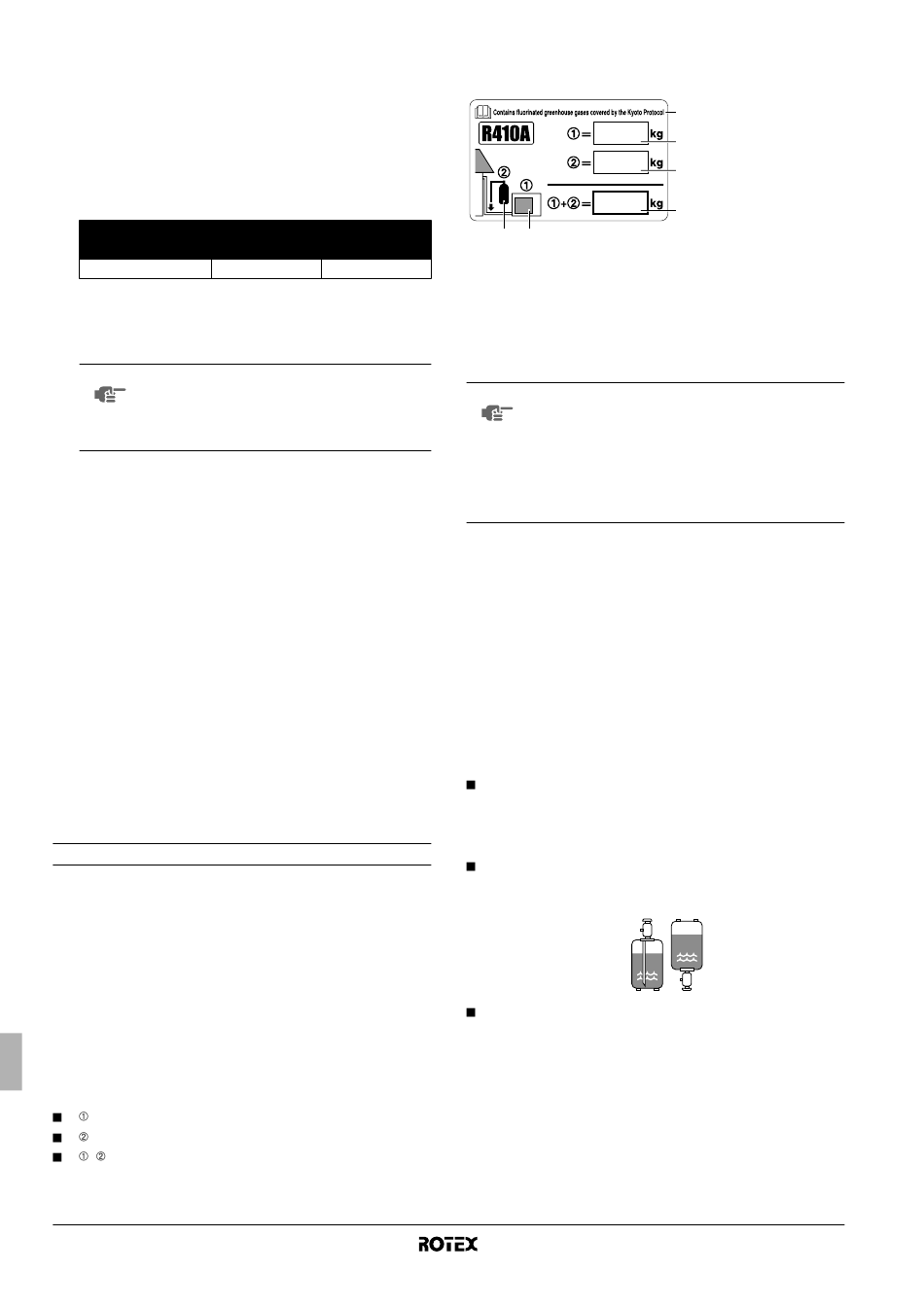

Carregar refrigerante

Esta unidade de exterior vem carregada de fábrica.
Informações
importantes
utilizado
Este produto contém gases fluorados com efeito de estufa,
abrangidos pelo Protocolo de Quioto. Não liberte gases para a
atmosfera.
Tipo de refrigerante: R410A
(1)
Valor GWP
:
1975
(1)
GWP = "global warming potential", potencial de aquecimento
global
Preencher com tinta indelével:
a carga de refrigerante abastecida de fábrica no produto,
a quantidade adicional de refrigerante carregada localmente e
+
a carga total de refrigerante
na etiqueta de gases de efeito de estufa fluorados, fornecida com o
produto.
Manual de instalação
6
Comprimento das tubagens
≤15 m
>15 m
≥10 minutos
≥15 minutos
acerca
do
refrigerante
A etiqueta preenchida tem de ser colada no interior do produto, perto
do orifício de carregamento (por ex., no interior da tampa de
serviço).
6
5
NOTA
As transposições nacionais dos regulamentos da UE
sobre gases de efeito de estufa fluorados podem exigir
a disponibilização de informações na unidade na
língua oficial de cada país. Por este motivo, é também
fornecida com a unidade uma etiqueta multilingue de
gases de efeito de estufa fluorados.
As instruções de afixação constam do verso da
etiqueta.
Recarga
Caso seja necessário efectuar uma recarga, consulte a placa de
especificações da unidade. A placa de especificações indica o tipo e
quantidade de refrigerante.
Carregar refrigerante adicional
Se o comprimento total das tubagens de refrigerante for superior a
10 m, efectue uma carga adicional de 20 g de refrigerante (R410A)
por cada metro adicional de tubagem.
Determine o peso do refrigerante adicional a carregar e registe esse
valor no autocolante que se encontra por trás da tampa da válvula de
paragem.
Cuidados ao acrescentar R410A
Certifique-se de carregar a quantidade especificada de refrige-
rante, no estado líquido, na tubagem de líquido.
Dado que este refrigerante é do tipo combinado, se for
acrescentado no estado gasoso pode alterar-se, impedindo um
funcionamento normal.
Antes de efectuar a carga, verifique se o cilindro de refrigerante
possui ou não um sifão (o cilindro deve conter a indicação
"possui sifão para líquidos" ou algo semelhante).
Carregar refrigerante
líquido com o cilindro na
vertical.
Certifique-se de que utiliza ferramentas exclusivas para o
R410A, para assegurar a resistência adequada à pressão e
evitar a entrada no sistema de matérias estranhas.
Unidade de exterior para bomba de calor ar/água
1
Carga de refrigerante do
4
produto, de fábrica:
consulte a placa de
1
especificações da
unidade
2
2
Quantidade adicional de
refrigerante carregado no
local
3
3
Carga total de
refrigerante
4
Contém gases fluorados
com efeito de estufa,
abrangidos pelo
Protocolo de Quioto
5
Unidade de exterior
6
Cilindro de refrigerante e
manómetro para
carregamento
Carregar refrigerante
líquido com o cilindro na
vertical, mas invertido.
RRHQ006~008ADV3(8)
4PW52843-1
