Prosedür
1 Kablodan izolasyonu sıyırın (20 mm).

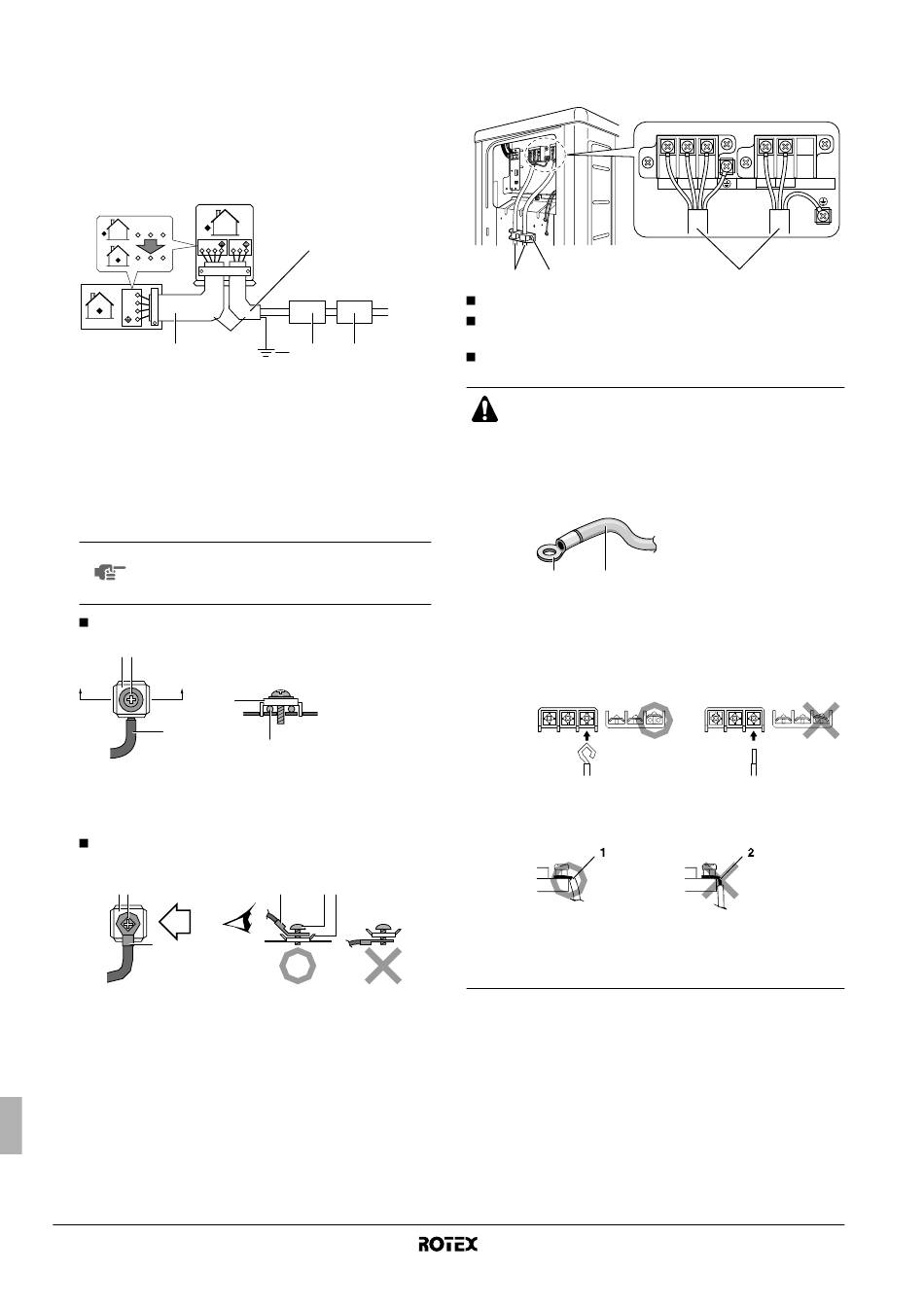

2 İç ve dış üniteler arasındaki bağlantı kablolarını terminal
numaraları eşleşecek şekilde bağlayın (aşağıdaki kablo
bağlantı şemasına bakın). Terminal vidalarını iyice sıkın. Vidaları
sıkmak için düz başlı bir tornavida öneririz.
Kablo bağlantı esasları için aynı zamanda "Dikkat edilecek
hususlar" sayfa 7 konusundaki ikaz 2'ye bakın.
1 2 3
1 2 3
1 2 3
1
2
3
H05VV
1
1 İç ünite ve dış ünite arasındaki bağlantı: kablo uzunluğu
10 m'yi aştığında, Ø1,5 mm kablolar yerine Ø2,5 mm kablolar
kullanın.
2 Güç besleme kablosu
(maksimum çalışma akımı için ünite plakasına bakın)
3 Toprak
4 Güvenlik kesicisi
5 Toprak kaçağı devre kesici
3 Toprak terminali bağlantısı
NOT Bu ünite topraklanmalıdır.
Topraklama için uygulanabilir elektrik tesisatı
yerel standardını izleyin.
Tek damarlı kabloları takarken aşağıdaki yöntemi kullanın.
3 2
A A'
3
1
1 Tek damarlı kablo
2 Vida
3 Düz pul
Yuvarlak sıkıştırma
aşağıdaki yöntemi kullanın.
3 2
B
B
1
1 Yuvarlak sıkıştırma stilindeki terminal
2 Vida
3 Düz pul
4 Bağlanan kabloyu çekerek ayrılmadığından emin olun. Ardından
kabloları, kablo kelepçesi içinde yerlerine tespit edin. Aynı
zamanda bkz. "Dikkat edilecek hususlar" sayfa 7.
Montaj kılavuzu
7
2
L N
50 Hz
230 V
3 4 5
AA'
1
stilindeki terminalleri kullanırken
1 2 3
Dikkat edilecek hususlar
Güç besleme terminal bloğuna kabloları bağlarken aşağıda belirtilen
notları göz önünde bulundurun.
1 2
Belirtilen kablo tipini kullanın ve sağlam bir şekilde bağlayın (1).
Kablo bağlantı uçlarının dışarıdan zorlamaya maruz kalmaması
için kablo kelepçesini sıkıca tespit edin (2).
Servis kapağı ile stop vanası kapağının sıkıca oturması için
kabloları düzenleyin (3).
İKAZ
1. Bazı nedenlerle örgülü iletkenli kabloların kullanılması
kaçınılmazsa, uçlarında yuvarlak sıkıştırma stilinde
terminaller kullanıldığından emin olun.
Yuvarlak sıkıştırma stilindeki terminalleri kablolar
üzerinde izoleli kısma kadar yerleştirin ve terminali
uygun aletle tespit edin.
2 1
1 Örgülü iletkenli kablo
2 Yuvarlak sıkıştırma stilindeki terminal
2. Bağlantı kablolarını tek damarlı bir kablo kullanarak
terminal kartına bağlarken kıvırma yaptığınızdan emin
olun.
Bağlantıların doğru yapılmaması ısıya ve yangına yol
açabilir.
Terminal bloğunda kabloyu sıyırın:
1 Kablo ucunu bu noktaya kadar sıyırın
2 sıyırma uzunluğunun fazla olması, elektrik
çarpmasına veya kaçağa yol açabilir.
1 2 3 L N
3
RRHQ006~008ADV3(8)
