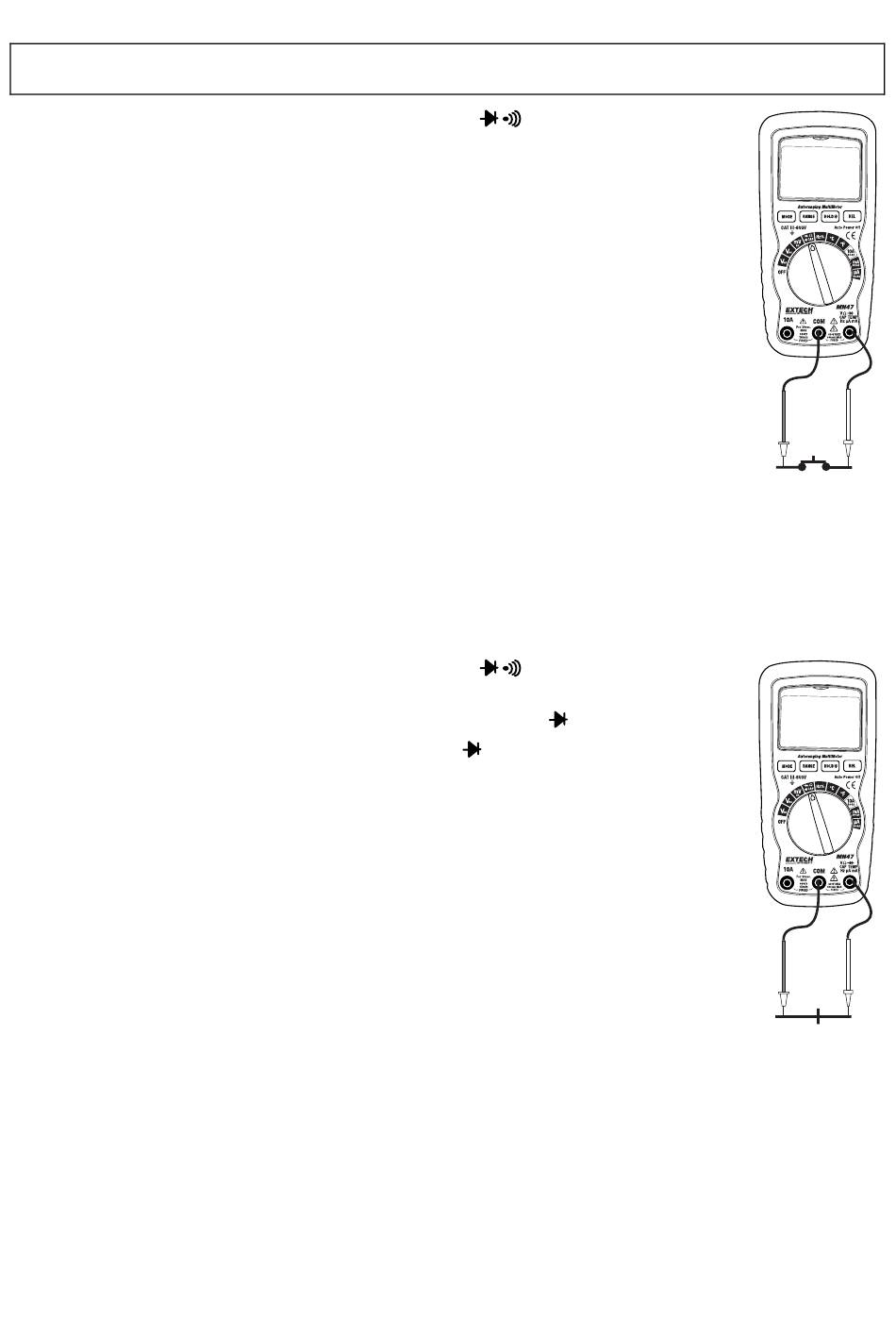

TEST DE CONTINUITÉ
WARNING : Afin d'éviter tout risque d'électrocution, ne mesurez jamais la continuité sur des
circuits ou des fils électriques sous tension.
1.
Positionnez le commutateur de fonctions sur Ω
2.
Appuyez sur le bouton MODE pour sélectionner continuité •))).
3.
Insérez la fiche banane du fil noir dans la prise négative (COM).
4.
Insérez la fiche banane du fil d'essai rouge dans la prise positive.
5.
Placez les pointes de la sonde d'essai sur le circuit ou le câble testé.
6.
Un signal sonore retentit si la résistance est < 30 Ω.
TEST DE DIODE
1.
Positionnez le commutateur de fonctions sur Ω
2.
Insérez la fiche banane du fil d'essai noir dans la prise négative (COM) et la
fiche banane du fil d'essai rouge dans la prise positive ( ).
3.
Utilisez le bouton MODE pour afficher l'icône
4.
Placez les pointes de sonde d'essai sur la diode à tester. Si une lecture
affiche une valeur et l'autre lecture affiche « OL », la diode est en bon état.
La tension inverse affichera « OL ». Un dispositif en court-circuit affichera
une lecture avoisinant 0 V et un dispositif ouvert affichera « OL » au niveau
des deux polarités.
5.
La valeur affichée représente la tension directe.
.
.
sur l'écran.
8
►
MN47-EU-FR-V3.0 –12/11
