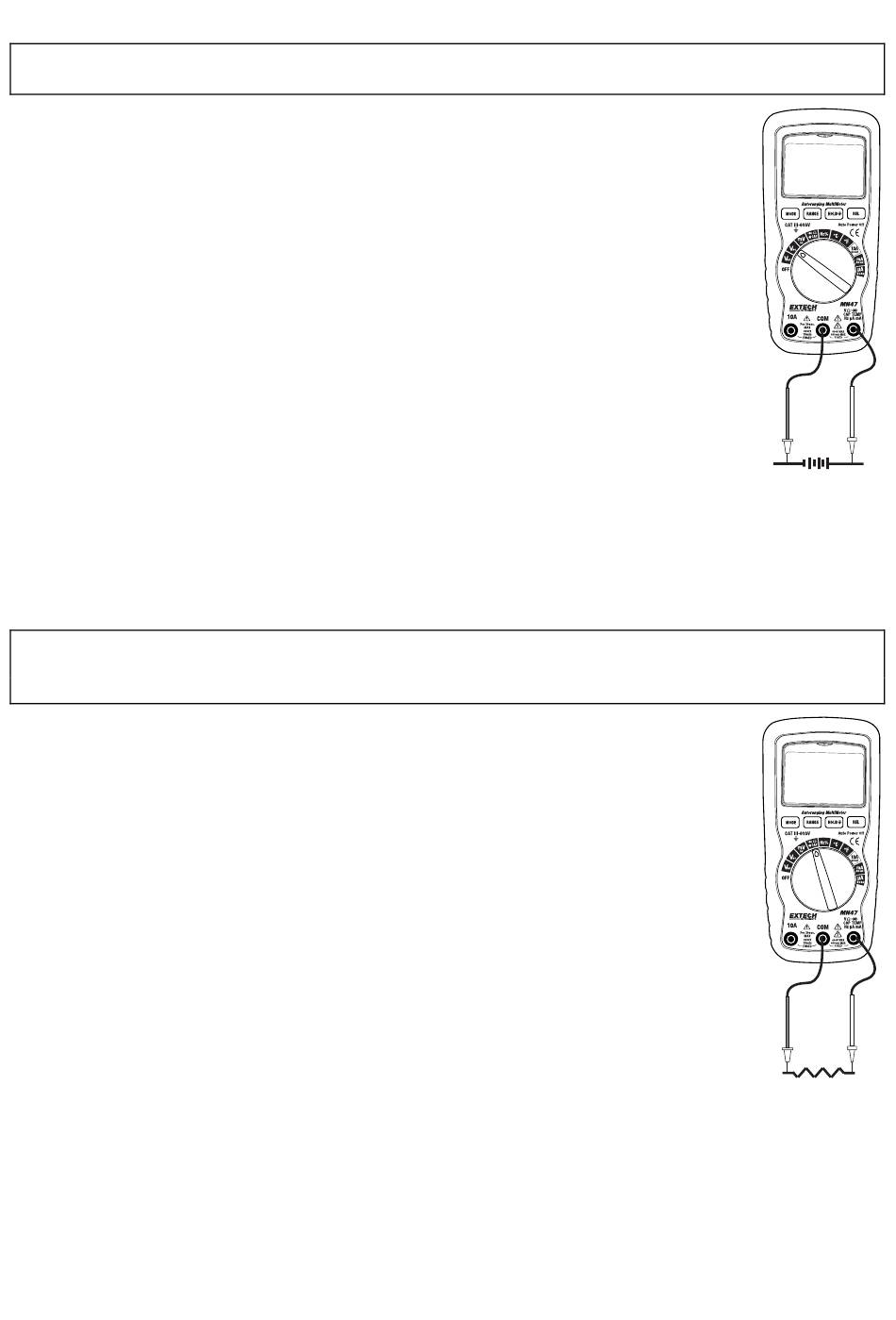

MESURES DE TENSIONS DC
ATTENTION : Ne mesurez pas de tensions DC si un moteur sur le circuit est mis en marche ou à
l'arrêt. Cela peut entraîner des surtensions pouvant endommager l'appareil..
1.
Positionnez le commutateur de fonctions sur VDC.
2.
Insérez la fiche banane du fil d'essai noir dans la prise négative (COM).
Insérez la fiche banane du fil d'essai rouge dans la prise positive (V).
3.
Placez la pointe de sonde d'essai noire sur le côté négatif du circuit. Placez la
pointe de sonde d'essai rouge sur le côté positif du circuit.
4.
Lisez la tension affichée à l'écran.
MESURES DE RÉSISTANCE
AVERTISSEMENT : Afin d'éviter tout risque d'électrocution, veillez à couper l'alimentation de
l'unité testée et à libérer tous les condensateurs avant d'effectuer toute mesure de résistance.
Retirez les piles et débranchez les cordons d'alimentation.
Positionnez le commutateur de fonctions sur Ω .
1.
2.
Insérez la fiche banane du fil d'essai noir dans la prise négative (COM).
Insérez la fiche banane du fil d'essai rouge dans la prise positive (Ω).
3.
Placez les pointes de la sonde d'essai sur le circuit ou sur le composant en
cours de test. Il est préférable de débrancher un côté du circuit en cours de
test afin que le reste du circuit n'affecte pas la lecture de la résistance.
4.
Lisez la mesure de résistance affichée à l'écran.
