MESURES DE COURANTS AC/DC
ATTENTION : N'effectuez pas de mesures de courant à 10 A pendant plus de 30 secondes. Au-
delà de 30 secondes, cela risque d'endommager l'appareil et/ou les fils d'essai.
AVERTISSEMENT : Afin d'éviter tout risque d'électrocution, n'effectuez pas de mesures de
courant AC sur un circuit dont la tension excède 250 VAC.
1.
Insérez la fiche banane du fil d'essai noir dans la prise négative (COM).
2.
Pour mesurer le courant jusqu'à 4000 µA, positionnez le commutateur de fonctions sur µA,
puis insérez la fiche banane du fil d'essai rouge dans la prise µA/mA.
3.
Pour mesurer le courant jusqu'à 400 mA, positionnez le commutateur de fonctions sur mA,
puis insérez la fiche banane du fil d'essai rouge dans la prise mA/µA.
4.
Pour mesurer le courant jusqu'à 10 A, positionnez le commutateur de fonctions sur la gamme
10 A, puis insérez la fiche banane du fil d'essai rouge dans la prise 10A.
5.
Utilisez le bouton MODE pour sélectionner le courant AC ou DC.
6.

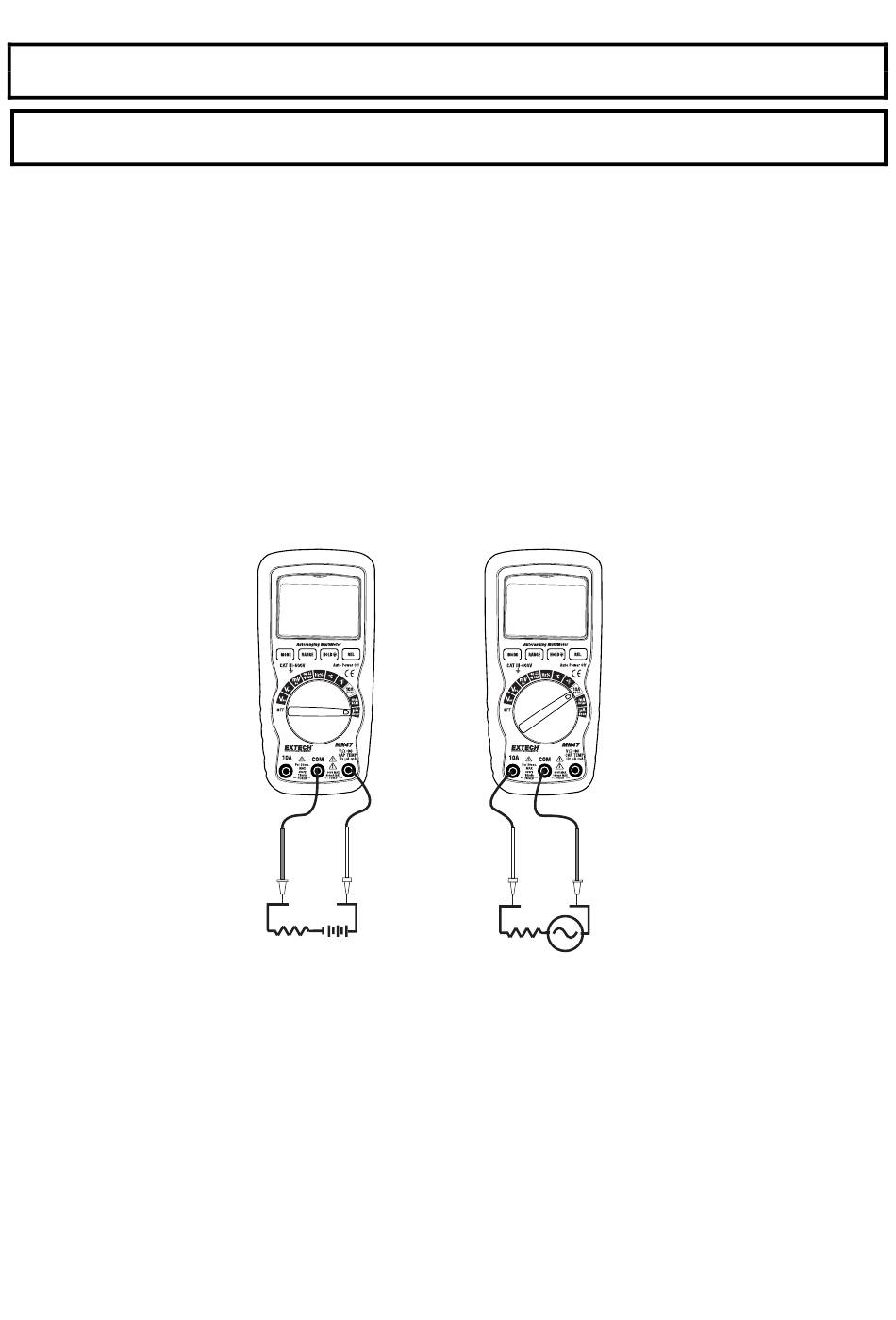

Coupez l'alimentation du circuit testé, puis ouvrez le circuit au niveau du point où vous
souhaitez effectuer la mesure de courant.
7.
Placez la pointe de sonde d'essai noire sur le côté négatif du circuit. Placez la pointe de sonde
d'essai rouge sur le côté positif du circuit.
8.
Mettez le circuit sous tension.
9.
Lisez la mesure de courant affichée à l'écran.
-
+
+
-
