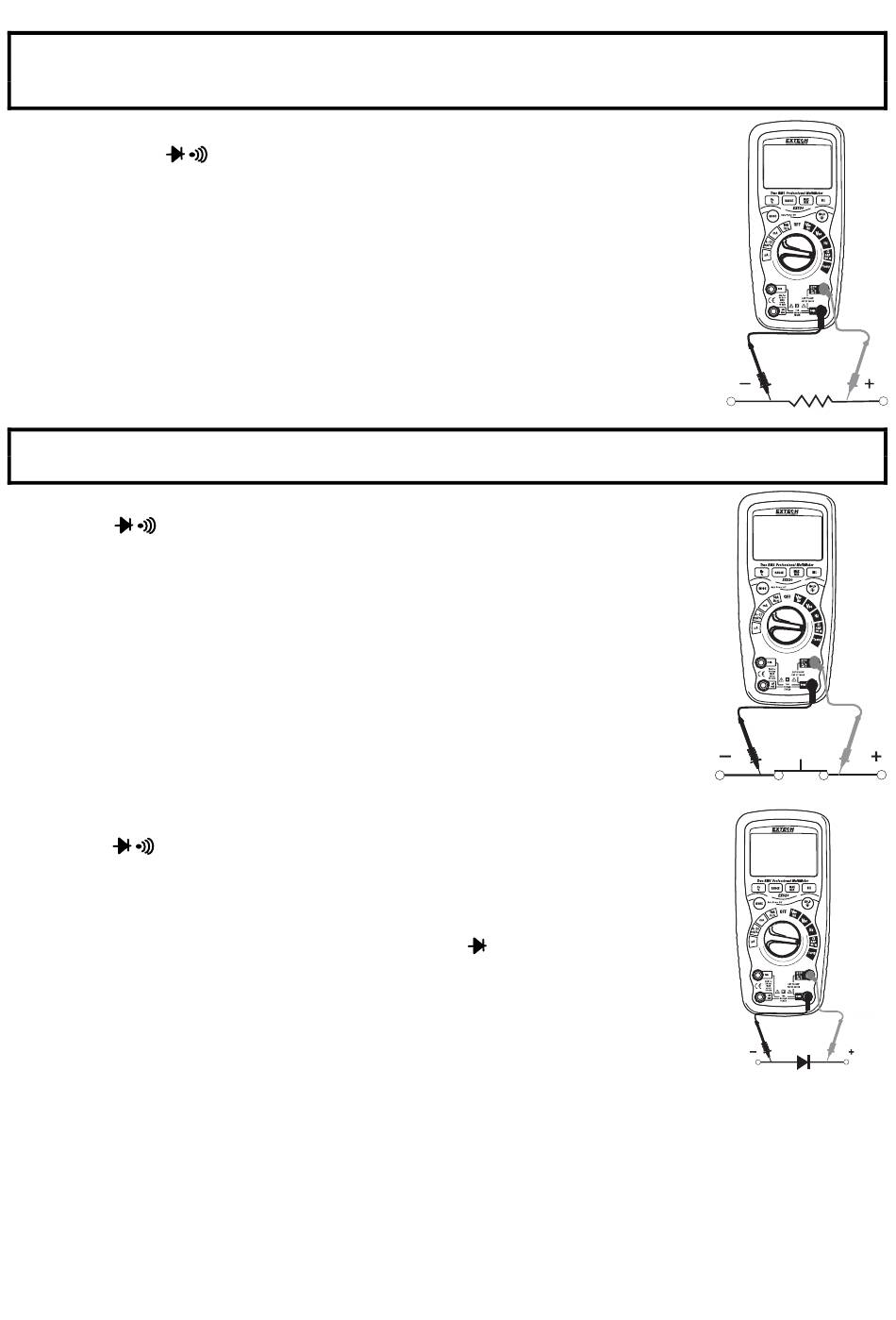

MESURE DE LA RESISTANCE
ATTENTION : Afin d'éviter tout risque d'électrocution, débranchez l'alimentation de l'installation à
tester et déchargez tous les condensateurs afin de mesurer la résistance. De grandes variations
de tensions peuvent se produire, ce qui risque d'endommager l'appareil.
1.
Positionnez le commutateur de fonction sur l'inscription verte ΩCAP.
2.
Insérez le
femelle COM négatif. Insérez le câble de mesure à fiche banane rouge
dans le connecteur femelle positif.
Appuyez sur le bouton MODE pour afficher " Ω " sur l'écran.
3.
4.
Mettez les pointes de sonde en contact avec le circuit ou la partie du
circuit à tester. Il est conseillé de déconnecter un des côtés du circuit
testé afin d'éviter que le reste de l'installation ne fausse la mesure.
5.
Lisez la valeur affichée à l'écran.\
TEST DE CONTINUITE
ATTENTION : Afin d'éviter tout risque d'électrocution, ne mesurez jamais la Continuité sur des
circuits ou des fils sous tension.
1.
Positionnez le commutateur de fonction sur l'inscription verte Ω
CAP
.
2.
Insérez le câble de mesure à fiche banane noir dans le connecteur
femelle COM négatif. Insérez le câble de mesure à fiche banane rouge
dans le connecteur femelle Ω positif.
3.
Appuyez sur le bouton MODE pour afficher "•)))"et "Ω" " sur l'écran.
4.
Mettez les pointes de sonde en contact avec le circuit ou la partie du
circuit à tester.
5.
Si la Résistance est inférieure à environ 35Ω, un signal sonore retentira.
Si le circuit est ouvert, l'écran affichera "OL".
TEST DE DIODE
1.
Positionnez le commutateur de fonction sur l'inscription verte Ω
CAP
.
2.
Insérez le câble de mesure à fiche banane noir dans le connecteur femelle
COM négatif. Insérez le câble de mesure à fiche banane rouge dans le
connecteur femelle V positif.
3.
3. Appuyez sur le bouton MODE pour afficher "
4.
Mettez les pointes de sonde en contact avec le circuit ou la partie du
circuit à tester. La tension directe se situe en général entre 0,400 et
0.700V. en cas de tension inverse, l'écran affichera "OL". Les installations
court-circuitées afficheront installations ouvertes afficheront "OL" sur les
deux polarités.
câble de mesure à fiche banane noir dans le connecteur
et V " sur l'écran.
8
