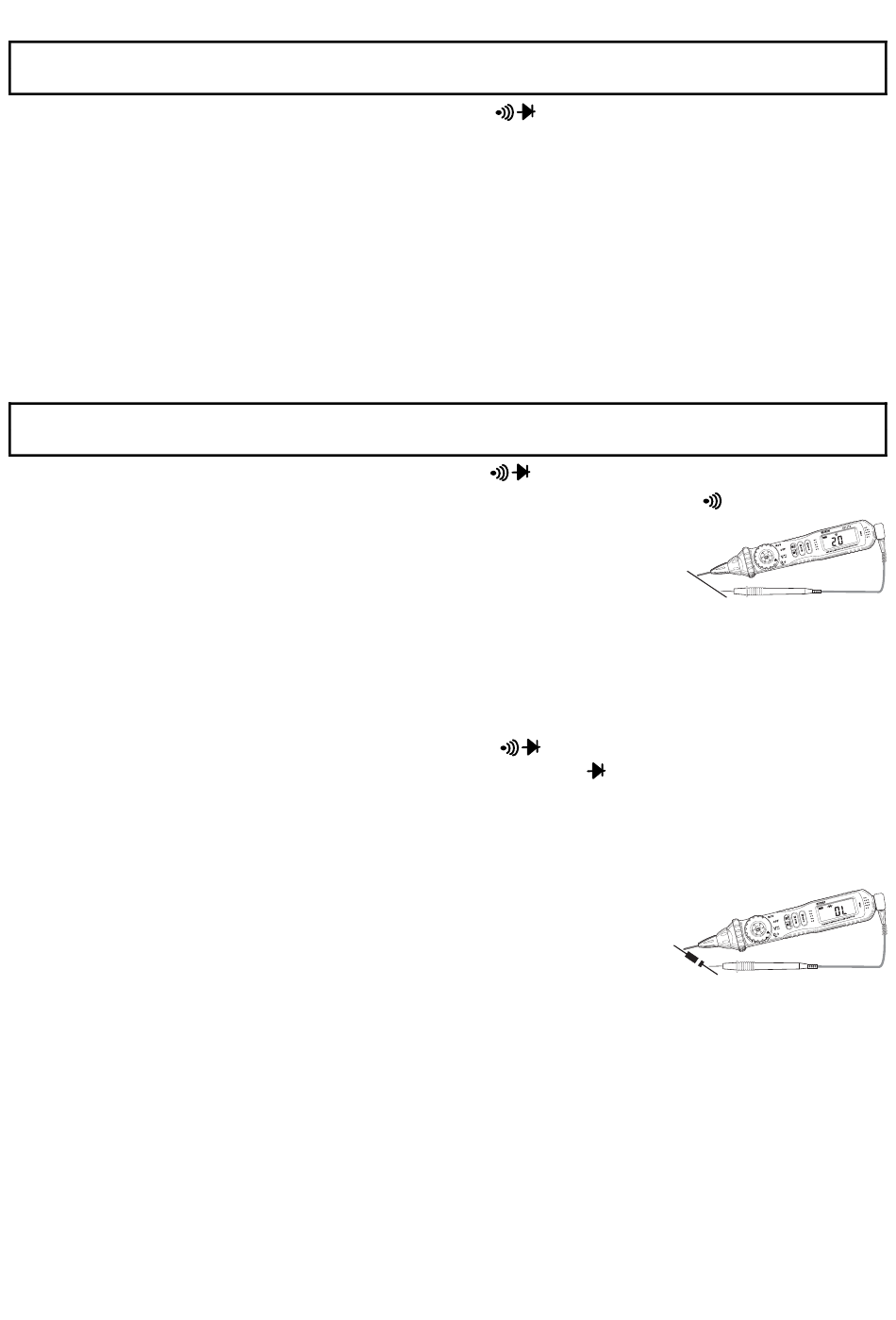

MESURES DE RESISTANCE
MISE EN GARDE : Pour éviter les chocs électriques, débranchez l'alimentation de l'appareil en
cours de test et déchargez tous les condensateurs avant de procéder à tout mesure de résistance.
Réglez le sélecteur de fonction sur la position
1.
Utilisez le bouton FUNC pour sélectionner le mode résistance .
2.
3.
Insérez la tête de test noire 4mm sur le jack négatif en bas du compteur.
4.
Tournez doucement l'écrou de rétraction de la tête de test (situé sur le haut du compteur)
dans le sens des aiguilles d'une montre pour tirer à fond la sonde de la tête de test positive.
5.
Mettez en contact les extrémités de la sonde de test de part et d'autre du circuit ou du
composant à tester. Il est recommandé de débrancher un côté du composant à tester du
circuit afin que le reste du circuit n'interfère pas avec la mesure de résistance.
6.
Lisez la mesure de résistance sur l'écran. Le compteur sélectionne automatiquement
l'amplitude optimale ou l'utilisateur peut sélectionner manuellement une amplitude en utilisant
le bouton RANGE.
VERIFICATION DE CONTINUITE AUDIBLE
MISE EN GARDE : Pour éviter les chocs électriques, ne mesurez jamais la continuité sur les
circuits qui ont un potentiel de voltage.
Réglez le sélecteur de fonction sur la position
1.
2.
Utilisez le bouton FUNC pour sélectionner le mode de continuité audible
3.
Insérez la tête de test noire 4mm sur le jack négatif en bas du
compteur.
4.
Tournez doucement l'écrou de rétraction de la tête de test (situé sur
le haut du compteur) dans le sens des aiguilles d'une montre pour
tirer à fond la sonde de la tête de test positive.
5.
Mettez en contact les extrémités de la sonde de test avec le circuit ou le fil à tester.
6.
Si la résistance est inférieure à environ 50, un son audible sera émis. Si le circuit est ouvert,
l'écran indiquera "OL".
TEST DE DIODE
Réglez le sélecteur de fonction sur la position
1.
2.
Utilisez le bouton FUNC pour sélectionner la fonction diode
3.
Insérez la tête de test noire 4mm sur le jack négative (normal) en bas du compteur.
4.
Tournez doucement l'écrou de rétraction de la tête de test (situé sur le haut du compteur)
dans le sens des aiguilles d'une montre pour tirer à fond la sonde de la tête de test positive.
5.
Mettez en contact les sondes de test avec la diode à tester.
6.
Une bonne diode indiquera environ 0.3V (diodes au germanium) à
0.7V (diodes au silicone) pour le test avant et "OL" pour le test
inversé.
7.
Une diode court-circuitée indiquera la même valeur de voltage
dans les deux directions de test. Une diode ouverte indiquera "OL"
dans les deux directions de test.
6
.
381676-EU-FR V2.1 10/12
