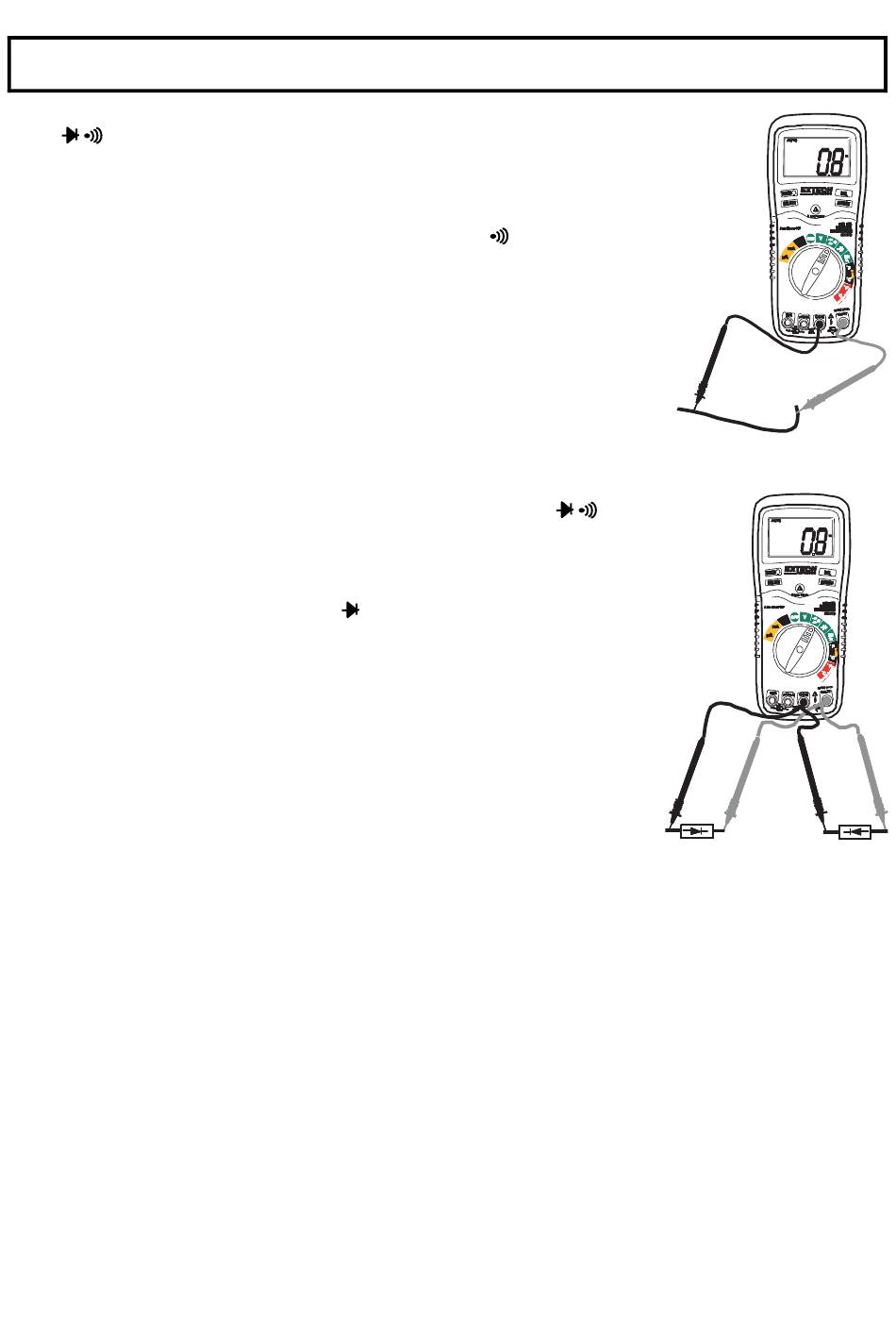

TEST DE CONTINUITE
AVERTISSEMENT: Ne jamais procéder à la mesure de continuité sur des circuits ou des fils
électriques à haute tension afin d'éviter l'électrocution.
1. Placer le commutateur de fonctions du côté vert en position
Ω
.
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur
femelle négatif COM. Insérer le câble de mesure rouge de la fiche
banane dans le connecteur femelle positif
3. Appuyer sur le bouton SELECT pour obtenir "Ω" et
4. Placer les pointes de sonde d'essai sur le circuit ou sur le fil électrique
à tester.
5. Si la résistance est inférieure à environ 150, l'appareil émettra un
signal sonore. Si le circuit est ouvert, l'écran affichera l'icône "OL".
TEST DE DIODES
1. Placer le commutateur de fonctions du côté vert en position
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur
femelle négatif COM et le câble de mesure rouge de la fiche banane
dans le connecteur femelle positif V
3. Appuyer sur SELECT pour obtenir
4. Placer les pointes de sonde d'essai sur la diode testée. La tension
avant est généralement de l'ordre de 0.400 à 0.700V. La tension
arrière indiquera "OL". Un dispositif raccourci indiquera à peu près 0V
et un dispositif ouvert indiquera "OL" dans les deux polarités.
sur l'écran.
et V sur l'écran
9
Ω
