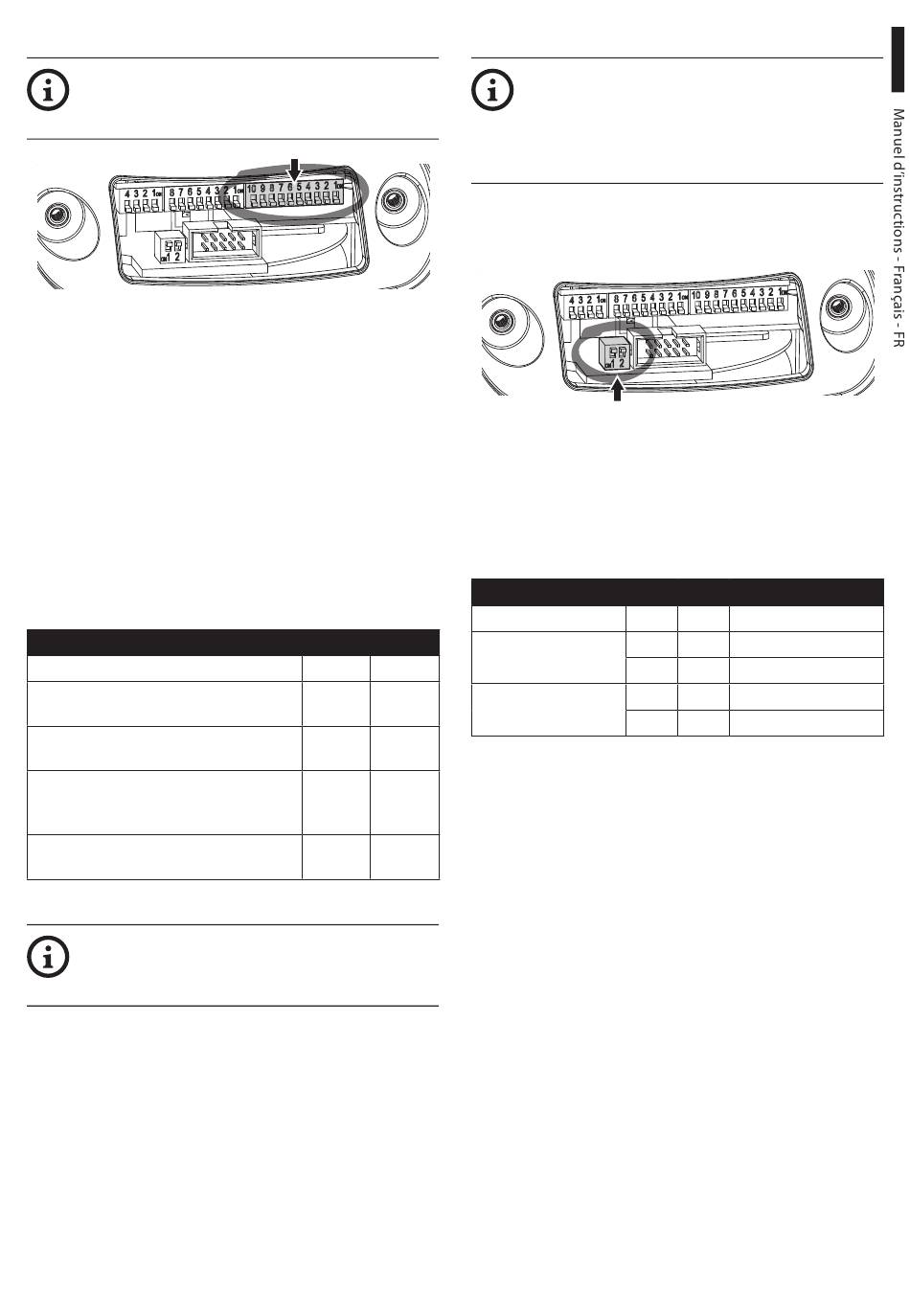

8.14.4 Configuration du DIP3
Le levier du switch vers le haut représente
la valeur 1 (ON). Le levier du dip-switch vers
le bas représente la valeur 0 (OFF).
Fig. 70
8.14.4.1 Configuration de l'adresse
Les switch de 1 à 8 sont utilisés pour configurer
l'adresse de l'unité (de 1 à 255).
La sélection de l'adresse s'effectue selon le code
binaire (A Annexe - Tableau des adresses, page 66).
8.14.4.2 Configuration des lignes de
communications sérielles
Le produit prévoit deux lignes sérielles de
communication RS-485.
Les switch 10 et 9 sont utilisés pour configurer les
lignes sérielles.
CONFIGURATION DU DIP3
Description
Communication monodirectionnelle sur la
ligne RS-485-1.
Communication en half-duplex suivant le
standard RS-422.
Branchement de plusieurs dispositifs en
cascade. Le signal est généré de nouveau
par chaque unité.
Communication bidirectionnelle, half-
duplex, sur la ligne RS-485-1.
Tab. 15
Pour d'autres renseignements se référer
à le chapitre relatif (8.14.6 Exemple
d'installation, page 36).
MNVCUPTMAXB_1511_FR
8.14.5 Configuration du DIP4
Sur la carte, il y a deux switches, utilisés pour
configurer la terminaison (120 Ohm) des les lignes
sérielles.
Fig. 71
Chaque unité en fin de ligne doit être terminée
(bouclé) au moyen du switch prévu pour éviter tout
phénomène de réflexion et de déformation du signal.
Les switches 1 et 2 terminent respectivement les
lignes sérielles RS-485-1 et RS-485-2.
CONFIGURATION DU DIP4
Ligne serielle
Ligne RS-485-1
SW 10
SW 9
OFF
OFF
Ligne RS-485-2
OFF
ON
Tab. 16
ON
OFF
ON
ON
La configuration de ce DIP s'effectue à
l'inverse des DIP précédents. Le levier du
switch vers le haut représente la valeur 0
(OFF). Le levier du dip-switch vers le bas
représente la valeur 1 (ON).
SW 2
SW 1
–
ON
–
OFF
ON
–
OFF
–
Description
Terminée
Non terminée
Terminée
Non terminée
35
