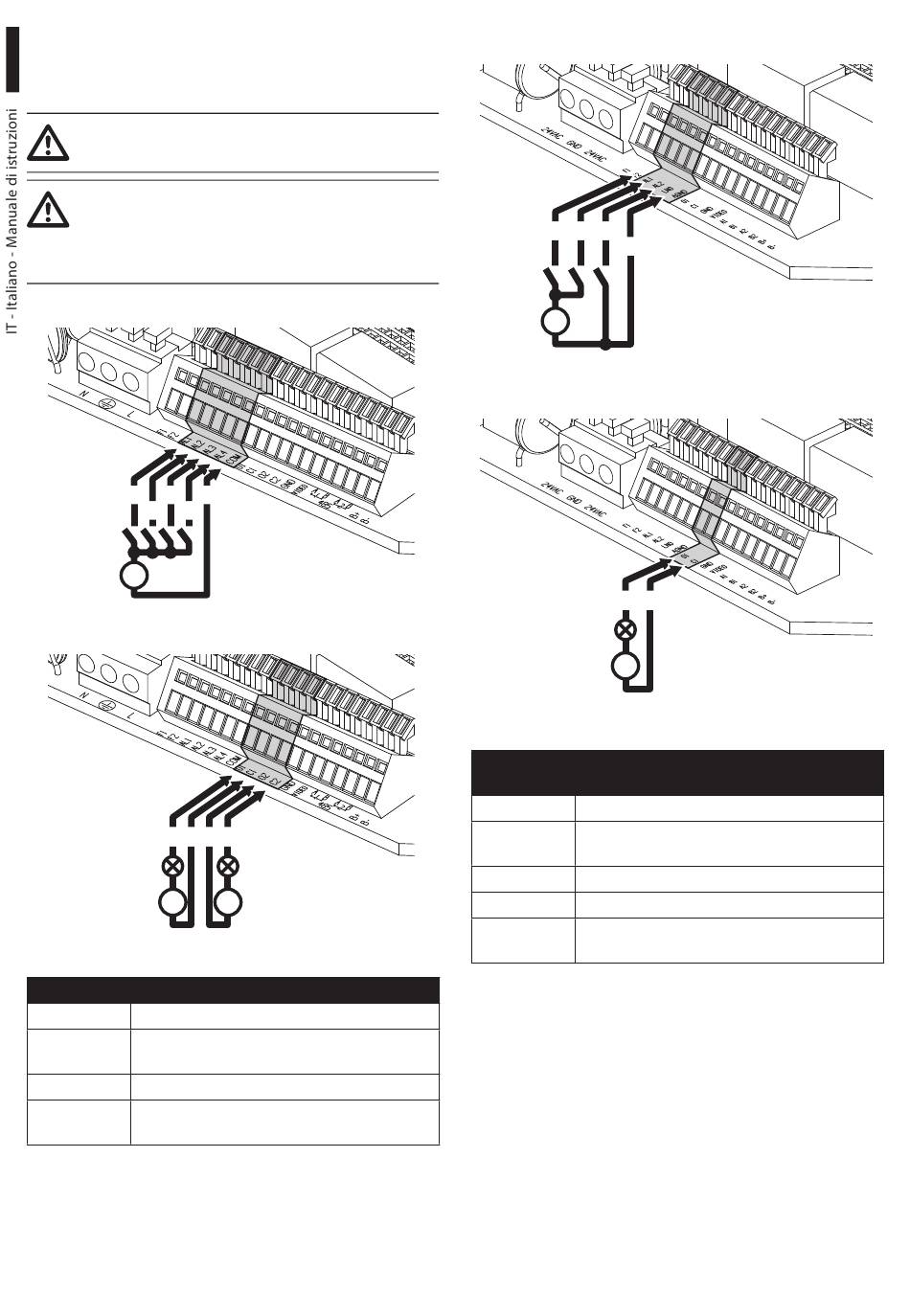

8.5.3 Collegamento degli ingressi di
allarme, dell'interruttore crepuscolare e
dei relè
ATTENZIONE! L'installazione è di tipo TNV-1.
Non collegare a circuiti SELV.
ATTENZIONE! Per ridurre il rischio di
incendio usare solamente cavi certificati
UL Listed o CSA aventi sezioni maggiori o
uguali a 0.14mm² (26AWG).

Versione standard

AL1 AL3 COM
AL2 AL4
+
Vdc
V
Fig. 39 Ingressi di allarme.
O1 C1
V
Fig. 40 Relè.
COLLEGAMENTO DEGLI INGRESSI DI ALLARME E DEI RELÈ
Morsetti Descrizione
AL1, AL2, AL3, Ingressi di allarme controllati in tensione riferiti
AL4 e COM al morsetto comune COM
F1-F2 Riservati per utilizzi futuri
O1-C1 e O2-C2 Contatti puliti di uscita attivabili da allarme o da
comando utente
Tab. 10 Versione standard.
26
02 C2
V
Versione con illuminatori a LED
AL1 AL2 LNO
AGND
+
Vdc
V
Fig. 41 Ingressi di allarme e interruttore crepuscolare.
O1 C1
V
Fig. 42
Relè.
COLLEGAMENTO DEGLI INGRESSI DI ALLARME,
DELL'INTERRUTTORE CREPUSCOLARE E DEI RELÈ
Morsetti Descrizione
AL1, AL2 e Ingressi di allarme controllati in tensione riferiti
AGND al morsetto comune AGND
F1-F2 Riservati per utilizzi futuri
LNO e AGND Interruttore crepuscolare (contatto pulito)
O1-C1 Contatti puliti di uscita attivabili da allarme o da
comando utente
Tab. 11
Versione con illuminatori a LED.
