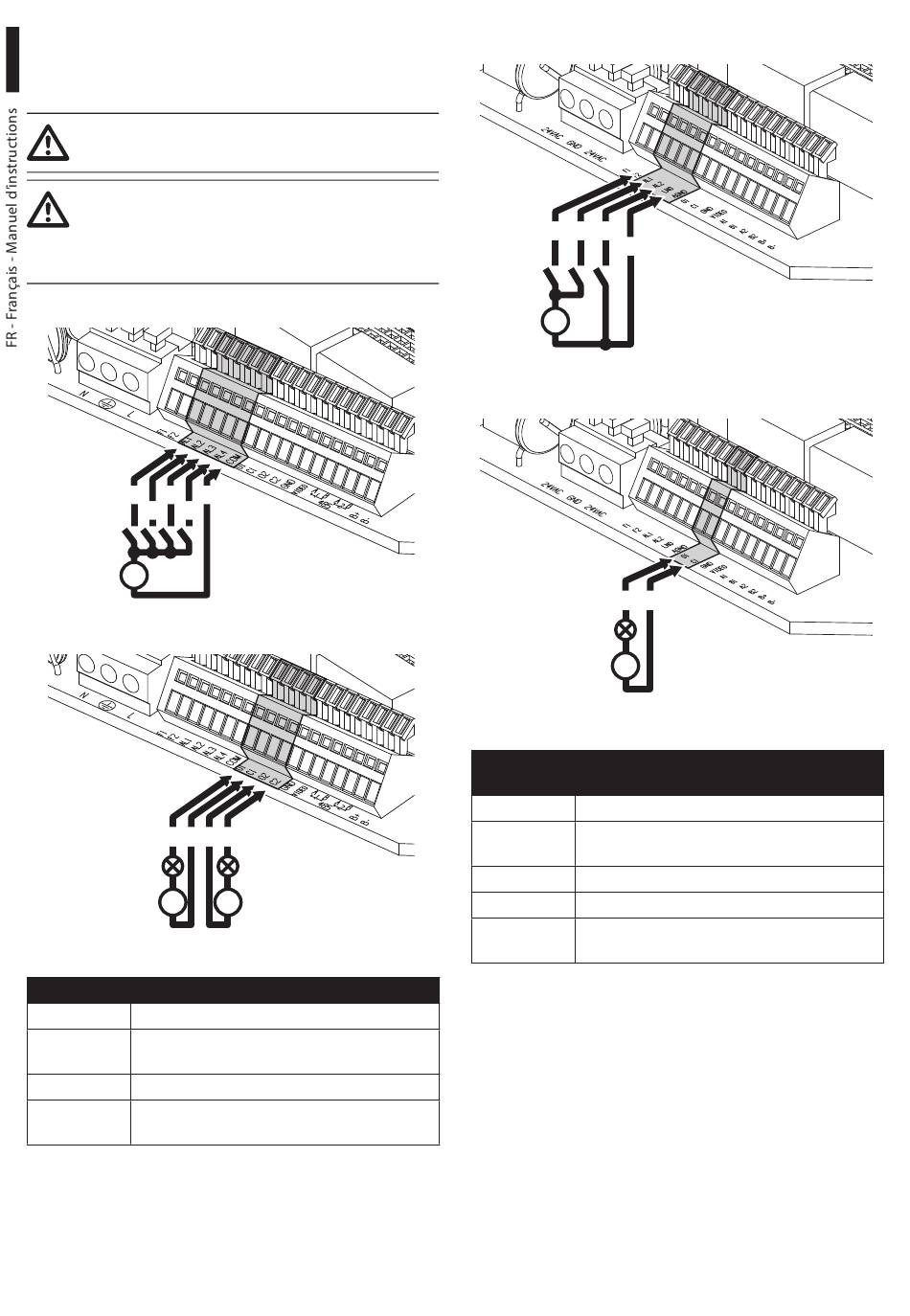

8.5.3 Branchement des entrées
d'alarme, de l'interrupteur crépusculaire
et des relais
ATTENTION! L'installation est du type TNV-
1. Ne pas la connecter à des circuits SELV.
ATTENTION! Pour réduire les risques
d'incendie, utiliser uniquement des câbles
certifiés UL Listed ou CSA de sections égales
ou supérieures à 0.14mm² (26AWG).
Version standard
AL1
AL3
COM
AL2
AL4
+
Vdc
V
Fig. 39
Entrées d'alarme.
O1 C1
V
Fig. 40
Relais.
CONNEXION DES ENTRÉES D'ALARME ET DES RELAIS
Bornes
Description
AL1, AL2, AL3,
Entrées d'alarme contrôlées en tension relatives
AL4 e COM
à la borne commune COM
F1-F2
Destiné à une utilisation future
O1-C1 e O2-C2 Contacts secs de sortie activantes par alarme ou
commande utilisateur
Tab. 10
Version standard.
26
02 C2
V
Version avec projecteurs à LED
AL1 AL2 LNO
AGND
+
Vdc
V
Fig. 41
Entrées d'alarme et interrupteur crépusculaire.
O1 C1
V
Fig. 42
Relais.
BRANCHEMENT DES ENTRÉES D'ALARME, DE L'INTERRUPTEUR
CRÉPUSCULAIRE ET DES RELAIS
Bornes
Description
AL1, AL2 e
Entrées d'alarme contrôlées en tension relatives
AGND
à la borne commune AGND.
F1-F2
Destiné à une utilisation future
LNO e AGND
Interrupteur crépusculaire (contact sec)
O1-C1
Contacts secs de sortie activantes par alarme ou
commande utilisateur
Tab. 11
Version avec projecteurs à LED.
