7 Assemblage

7.1 Fixation du double toit

Fixer le toit pare-soleil au caisson au moyen des 4 vis
et des 4 couples de rondelles fournies.

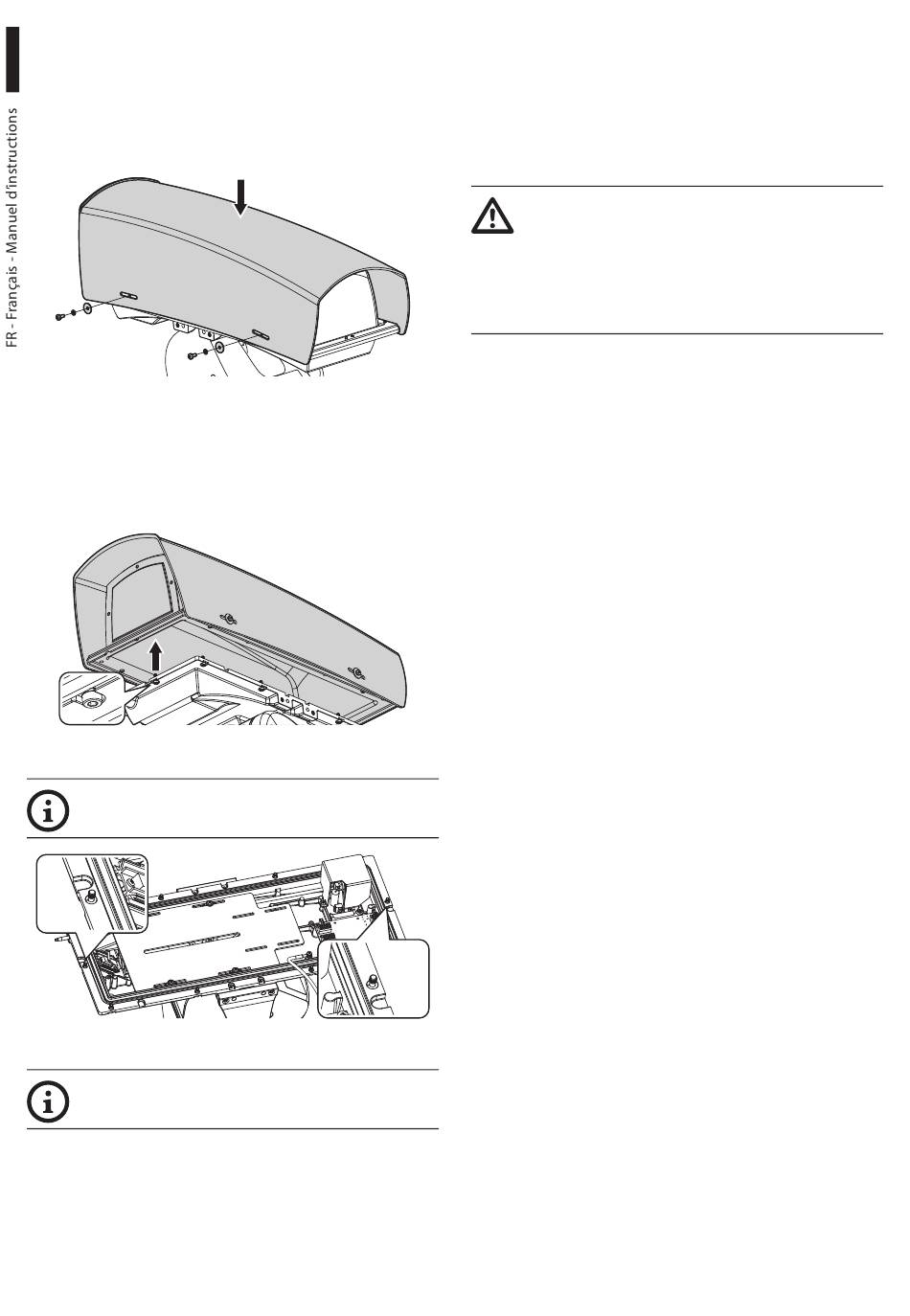

Fig. 6

7.2 Ouverture du caisson

Dévisser les vis anti-fuite situées sur les côtés et
soulever la partie supérieure du caisson.
Fig. 7
Au terme des opérations d'installation et de
câblage, refermer le produit.
Fig. 8
D'abord serrer les vis centrales comme
illustré en figure.
14
7.3 Montage caméras, systèmes
optiques motorisés
Le montage de la caméra et des objectifs
correspondants est laissé aux soins du client.
7.3.1 Caractéristiques des caméras
Le bon fonctionnement de l'unité, à
l'intérieur de l'intervalle de température
indiqué, est garanti uniquement si la
caméra et le système optique sont utilisés
avec un intervalle de température égal à
min. -10°C et +60°C.
• La tension d'alimentation de la caméra doit être
de 12Vdc.
• Le courant maximum absorbé par la caméra doit
être inférieur à la valeur indiquée ci-après: 800mA.
• Le signal vidéo en sortie de la caméra doit être
du type composite avec ampliture 1Vpp (sync
negatif ).
MNVCUPTMAXB_1511_FR
