8.5.2 Collegamento delle linee di
telemetria
ATTENZIONE! L'installazione è di tipo TNV-1.
Non collegare a circuiti SELV.
ATTENZIONE! Per ridurre il rischio di
incendio usare solamente cavi certificati
UL Listed o CSA aventi sezioni maggiori o
uguali a 0.14mm² (26AWG).
Il prodotto prevede due linee seriali di
comunicazione RS-485 e una linea seriale RS-232
(solo per aggiornamento del firmware).
Le linee di telemetria possono essere configurate
in vari modi secondo la posizione dei dip-switch
10 e 9 del selettore Seriali e Indirizzo (8.14.4.2
Configurazione delle linee di comunicazione seriali,
pagina 35).
Linee seriali RS-485
A1
B1
A2
B2

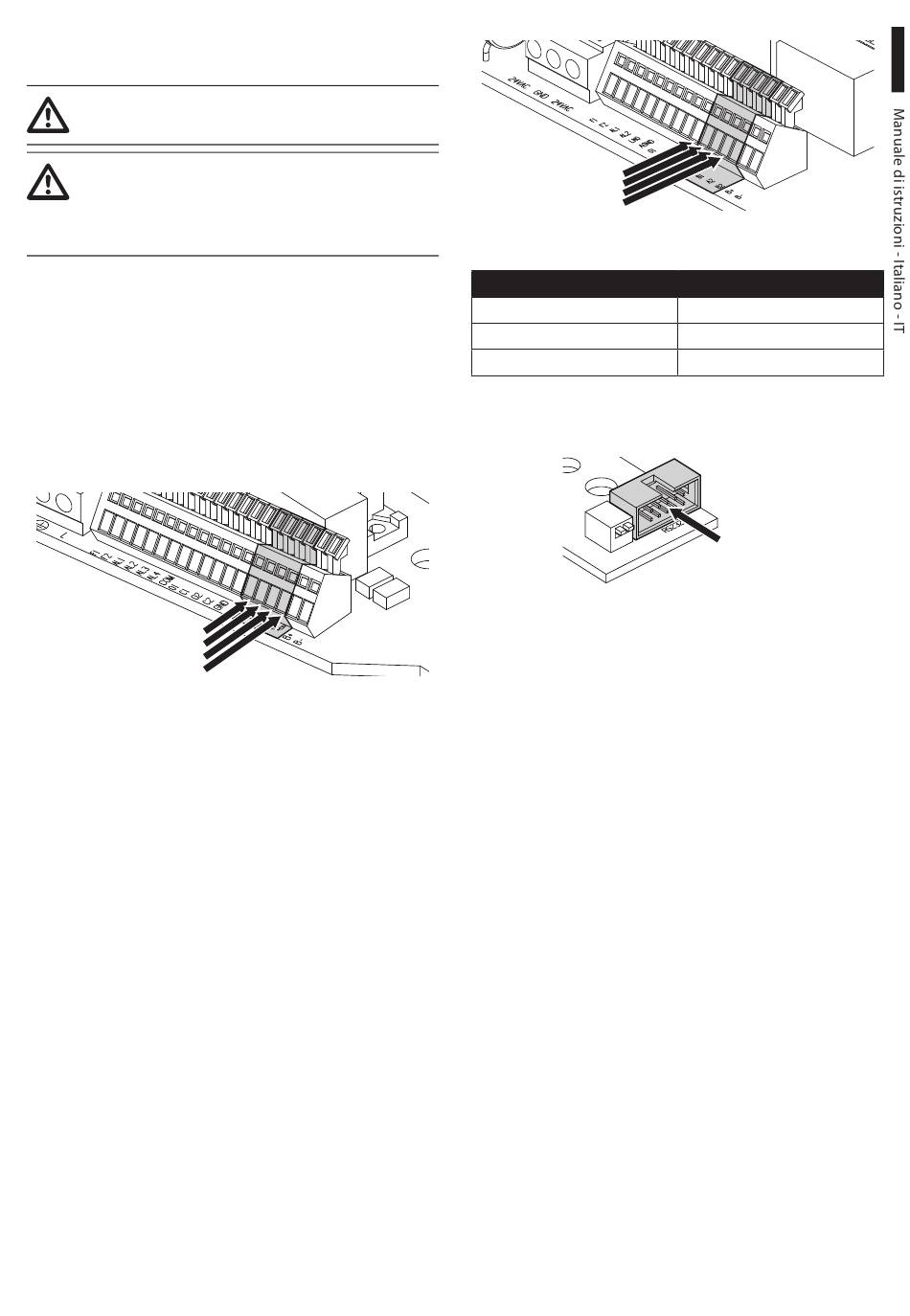

Fig. 36
RS-485. Versione standard.
MNVCUPTMAXB_1511_IT
A1
B1
A2
B2
Fig. 37
RS-485. Versione con illuminatori a LED.

COLLEGAMENTO DELLE LINEE DI TELEMETRIA

Morsetti
A1-B1
A2-B2
Tab. 9
Linea seriale RS-232
Fig. 38 RS-232.
Descrizione
Linea RS-485 (1)
Linea RS-485 (2)
RS-232
25
