6.4.2
MASTER FLUX PLUS CON MUEBLE
Atornille las mangueras (Figura 2 Pos 8/9) al mueble.
Conecte el tubo, de descarga de gas del circuito de la mascarilla, a la válvula (Figura 17)
que se le suministra.
Conecte el circuito de succión (Figura 16) a la conexión de la manguera.
Conecte la válvula al tubo del aspirador quirúrgico (Ø11)
MASTER FLUX PLUS DE PARED
Retire el tubo (Figura 16 Pos 43)
Conecte el tubo, descarga de gas del circuito de la máscara, a la válvula (Figura 16 Pos 44).
Conecte la válvula al tubo de succión quirúrgico (Ø11).
REGULACIÓN DE LA VÁLVULA
Gire la abrazadera perforada de la válvula (Figura 5 Pos 17) hasta que se cierren los
agujeros.
Ponga en funcionamiento la distribución de los gases configurando ~10 l/min.
Ponga en marcha el aspirador quirúrgico configurando el valor de aspiración mínimo.
Observe el balón (Figura 8 Pos F).
Gire la abrazadera perforada de la válvula abriendo los agujeros progresivamente hasta
conseguir que el balón esté en el estado más adecuado "MEDIO LLENO MEDIO VACÍO".
Variando los flujos que se distribuyen, puede que se necesite regular los flujos de
aspiración correctos de los gases que se emanan.
FIGURA POSICIÓN
41
9A
42
43
44
CONEXIÓN AL ASPIRADOR QUIRÚRGICO
ATENCIÓN

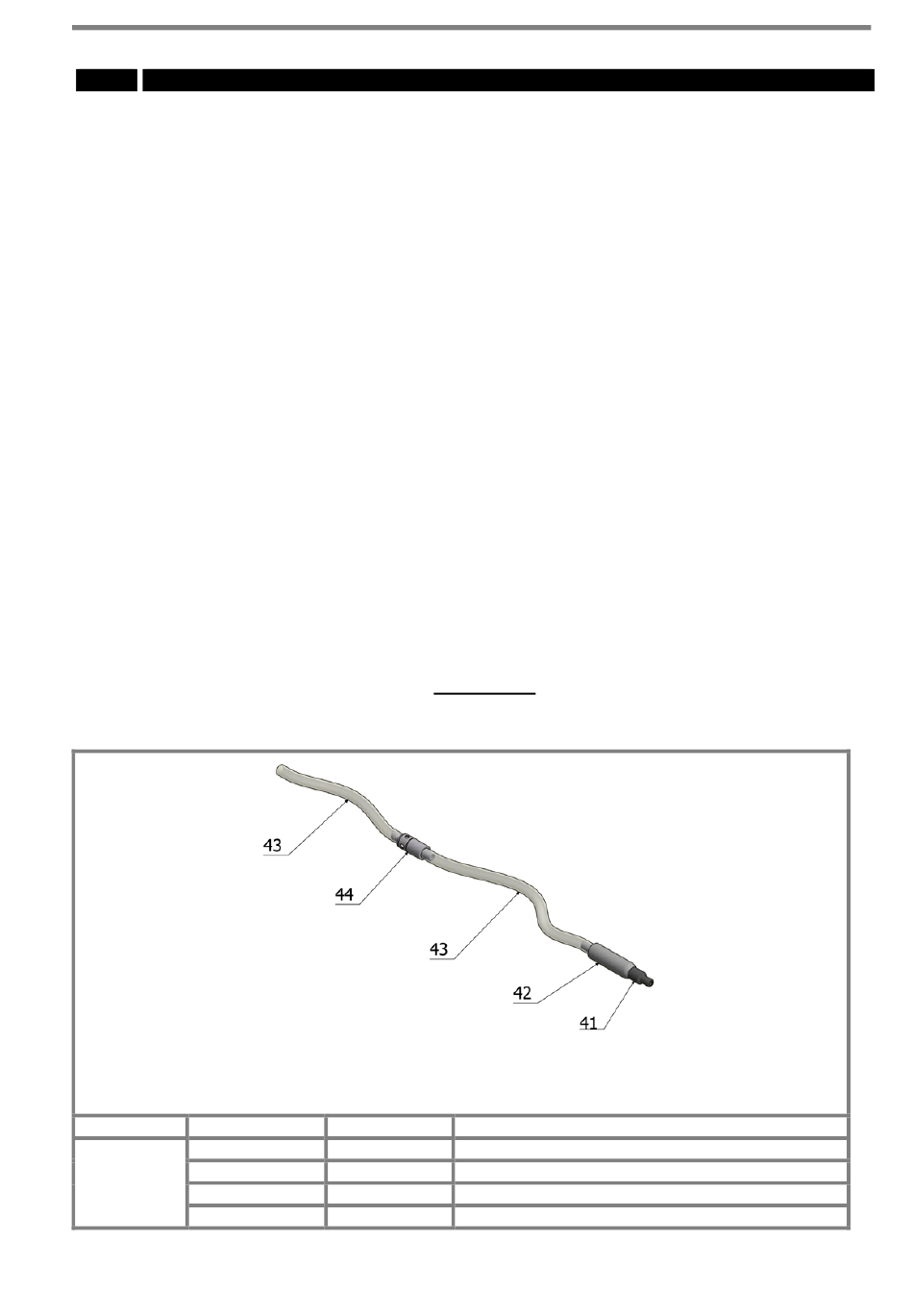

Figura 16 (Art MF824ZMF)
CANT. DESCRIPCIÓN
1 REDUCCIÓN
1 PARTE TERMINAL
2 TUBOS
1 VÁLVULA
